Atte IP-17-11-H

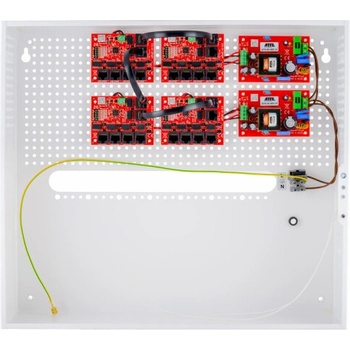

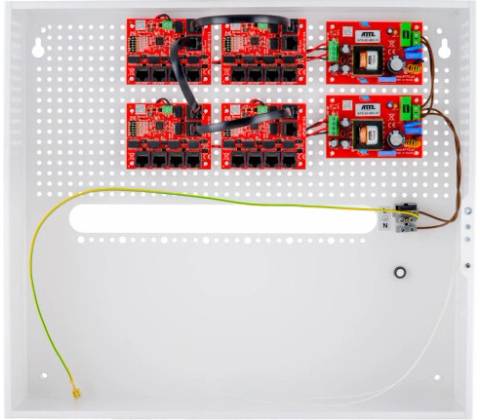

SWITCH POE 18 PORTOV A UPLINK 17P+1UP IP-17-11-H – ATTE Modulárny switch IP-17-11-H je špeciálny set sieťových prepínačov zložený z: štyroch switchov PoE xPoE-6-11-OF a dvoch napájacích zdrojov APS-90-480-OF, ako aj špeciálneho krytu ABOX-H. Produkovaný spoločnosťou ATTE, switch IP-17-11-H je určený na spoluprácu s IP kamerami a sieťovým zariadením pripraveným na napájanie v štandarde PoE 802.3at/af alebo PoE PASSIVE. Stojí za zmienku, že set bol vybavený dodatočnými ochranami výstupov PoE, čo je zárukou bezproblémovej práce inštalácie aj v prípade vzniku skratov alebo preťaženia. Systém automaticky obnovuje napätie po odstránení poruchy. Ďalším znakom je kompatibilita s režimom Long Range, ktorý umožňuje zvýšenie dosahu prenosu až do 280 metrov za použitia bežnej počítačovej krútenej dvojlinky UTP. Set ATTE IP-17-11-H je prispôsobený na prácu v sieti LAN 10/100 Mbps. Napájacie zdroje PoE poskytujú celkový výkon 192W (2x96W) pri výbornej účinnosti na úrovni >90%. Zariadenie je vybavené 17 portami PoE a 1 portom Uplink. Navyše obsahuje elektronické poistky a miesto v kryte na montáž záznamníka videa typu NVR (ang. Network Video Recorder). Najdôležitejšie vlastnosti switcha: napájanie až 17 zariadení PoE 802.3at/af alebo PASSIVE prenos dát na vzdialenosť 280m (v špeciálnom režime Long Range) nezávislé poistky pre všetky kanály PoE (auto návrat) funkcia vypnutia napájania na vybraných portoch PoE od používateľa praktická LED signalizácia stavu napájania a stavu prenosu dát široký rozsah vstupného napätia od 10 VDC do 56 VDC výstupné napätie = vstupné napätie maximálny výkon portu LAN_5 PoE IN/OUT je 60W maximálny výkon ostatných portov PoE je 40W napájanie prostredníctvom skrutkových konektorov (Vin) alebo z úrovne iného switcha PoE PASSIVE (port PoE IN/OUT) voliteľné kaskádové napájanie, kde jeden port xPOE napája ďalšie porty PoE IN/OUT veľmi rýchle a jednoduché spustenie (bez potreby konfigurácie parametrov) veľmi nízka spotreba energie ( < 1,5W) malé rozmery modulu switcha ATTE IP-17-11-H Najdôležitejšie vlastnosti napájacieho zdroja: kompletné riešenie na napájanie zariadení monitorovania CCTV v malom kryte vysoká účinnosť napájacieho zdroja IP-17-11-H ATTE, ktorá zabezpečuje malé tepelné straty a nízku úroveň zahriatia vnútra krytu zariadenia vysoká odolnosť voči skratom a preťaženiam ako aj prepätiam, či už z strany siete 230 VAC alebo výstupu napájacieho zdroja ATTE napájací zdroj určený na rýchlu montáž v krytoch s otvormi v rastri 10,8 mm Najdôležitejšie vlastnosti krytu: najväčší vnútorný box dostupný v ponuke miesto na montáž záznamníka kamier vo vnútri krytu switcha miesto na inštaláciu 2 akumulátorov s kapacitou 18Ah praktické priechodky káblov na zadnej strane krytu vzdialenosť od steny alebo montážnej plochy možnosť uchovania nadbytočného káblových vedenej vnútri krytu Funkcia Long Range v ATTE IP-17-11-H V štandardnom pracovnom režime ponúka set, tvorený switchmi a napájacími zdrojmi ATTE, používateľovi prenos dát rýchlosťou 100 Mbps na vzdialenosť 100 metrov. Po prepnúť špeciálneho dip switche do polohy ON, je dosah zvýšený až na 280 metrov, avšak v tomto prípade je rýchlosť znížená na 10 Mbps na portoch 1-4. Takto zvyšujeme dosah Ethernetu, pričom zachovávame stabilitu prenosu. Technická špecifikácia: IP-17-11-H Všeobecne Počet portov LAN 18 portov RJ45 10/100Mbps: 16 x PoE 10/100Mbps 2 x Gigabit UpLink Funkcie portov xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W) xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE) Napätie napájania 190 ... 260 VAC, 50 Hz Výstupné napätie pre zariadenia PoE 48 VDC +/- 2% Výkon napájacieho zdroja 192 W Účinnosť 92% @90W Ochrana vstupu napájacieho zdroja Poistka sklenená s oneskorením 3,15A, Ochrana proti prepätiu Ochrana výstupu napájacieho zdroja Elektronická ochrana preťaženia na úrovni 3 A Elektronická skratová ochrana (po skrate môže byť potrebný reset napájacieho zdroja) Ochrana proti prepätiu Ochrana portov LAN 1 ... LAN 8, Vin: Ochrana proti prepätiu LAN 1 ... LAN 8: Ochrana proti skratu 0,75 A s auto návratom Kontrola napájania na portoch xPoE-10-20-OF: Prepínač PoE ON/OFF - pozície 1 ... 8 (LAN 1 ... LAN 8) PoE VYPNUTÉ na porte - prepínač v pozícii OFF PoE ZAPNUTÉ na porte - prepínač v pozícii ON Konstrukcia krytu Kryt ABOX-H Materiál krytu - plech 0,8 mm Kryt lakovaný práškom na farbu biela Nainštalovaný tamper otvorenia Systémové otvory 4,8 mm v rastri 10,8 mm Vzdialenosť od steny Montážne otvory 6 mm Montáž Montáž na stenu cez montážne otvory 6 mm Stupeň ochrany IP20 Prevádzková teplota -10 ... +40°C Rozmery 450 x 400 x 140 mm Hmotnosť 4.46 kg
