Atte IP-5-11-E

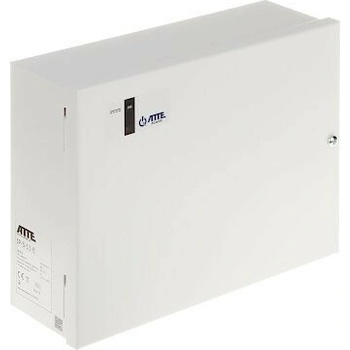

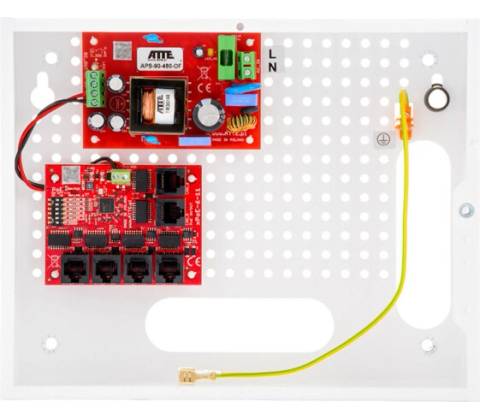

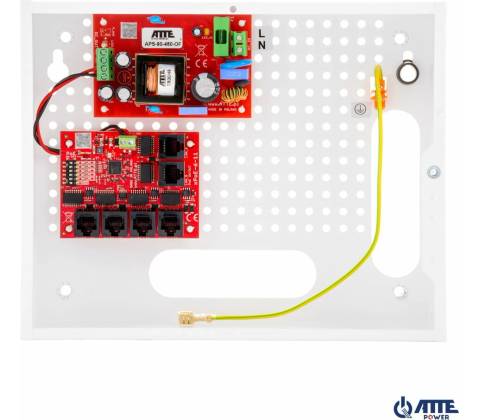

Sada nebufferovaná pre 5 IP kamier, režim Long Range - ATTE IP511E je sada určená pre napájanie kamier priemyselného monitorovania IP - maximálne 5 IP kamier . Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené aj pre spoluprácu s inými sieťovými zariadeniami napájanými podľa štandardu PoE 802.3at/af a PoE PASSIVE . Režim LONG RANGE umožňuje zvýšenie dosahu prenosu až na 280m s použitím štandardného krúteného páru UTP. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému pri skrate alebo preťažení jednotlivých napájacích vetiev a následný automatický návrat napätia po vyriešení poruchy. Sieťový zdroj APS-90-480-OF je garanciou stabilného jednosmerného napätia pre náročné elektronické zariadenia - kamery CCTV, rekordéry atď. Vďaka integrácii ochrany proti prepätiu a skratu je určený na prácu najmä v monitorovacích systémoch vyžadujúcich vysokú spoľahlivosť napájania. Obvod zariadenia je vysokoúčinný impulzný menič, ktorý zabezpečuje izoláciu medzi sieťou 230 VAC a napájaným zariadením. Všetky komponenty sú uzavreté vo vnútornej skrinke série ABOX, ktorá poskytuje estetické zabudovanie monitorovacích zariadení a ukončenie kabeláže vo vnútri budov. Skrinka je vyrobená z oceľového plechu , práškovo lakovaná na polomatnú bielu farbu. V skrinke je miesto na akumulátor 7 Ah. Zloženie sady 1x skrinka ABOX-E 1x napájací zdroj APS-90-480-OF 1x switch xPoE-6-11-OF Najdôležitejšie vlastnosti #režim Long Range umožňujúci prenos dát na 280m možnosť napájať 5 prijímačov PoE 802.3at/af alebo PASSIVE elektronická poistka nezávisle pre každý kanál PoE možnosť vypnutia napájania na portoch PoE optická signalizácia stavu napájania a prenosu dát do 70W výkonu na porte LAN_5 PoE IN/OUT do 40W výkonu na ostatných portoch PoE jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov vysoká účinnosť modulu napájacieho zdroja (>90%) #jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii možnosť rozšírenia a škálovania systému pripojením ďalších switchov série xPoE, IP a IPB, IPUPS #montáž modulov v ľubovoľnej, perforovanej časti skrinky (systém raster) miesto na akumulátor 7 Ah možnosť uloženia rezervy káblov vo vnútri skrinky kabelové priechodky na zadnej strane skrinky medzera na stenu/montážnu plochu Kompletná ochrana inštalácie Skrinky série ABOX Vonkajšie skrinky série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojov montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje modelu IP511E odolnosť voči UV žiareniu a nepriaznivým poveternostným vplyvom . Switchy v skrinkách série ABOX boli vybavené montážnym plechom , ktorý má špeciálne perforovanie , umožňujúce jednoduchú a pohodlnú montáž zariadení. Je kompatibilný s rozložením otvorov montážnych modulov, čo umožňuje montáž prepínača na ľubovoľnom mieste montážneho plechu . Najdôležitejšie vlastnosti a funkcie skrinky série ABOX: skriňa a kryt boli spojené lankom, aby sa uľahčil prístup servisnému technikovi miesto na rezervu káblov vo vnútri skrinky kompletná súprava držiakov na montáž skrinky, ktoré umožňujú inštalatérovi montáž bez narušenia stupňa ochrany Technická špecifikácia: IP511E / BCS-IP4/E-S Všeobecné Počet LAN portov 6 portov RJ45 10/100Mbps 5x LAN+PoE a 1 x UPLINK Funkcie portov LAN 1 ... LAN 4:VSTUP PoE PASSIVE (do 40W) - napájanie switcha, VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W) LAN5:VSTUP PoE PASSIVE (do 70W) - napájanie switcha, VÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W) LAN6:UPLINK (bez napájania PoE) Režim operácie Režim " ŠTANDARD " (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m Režim " LONG RANGE " (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m Výstupné napätie PoE 48 VDC +/- 2% Výkon napájacieho zdroja 96W Účinnosť 92% @90W Vstupné napätie 190-260 VAC, 50 Hz Ochrana vstupu napájacieho zdroja Spomalená poistka 3,15A; ochrana proti prepätiu Ochrana výstupu napájacieho zdroja Elektronická ochrana proti preťaženiu na úrovni 3 A; elektronická ochrana proti skratu (po skrate môže byť potrebný reštart napájacieho zdroja); ochrana proti prepätiu Ochrana portov LAN 1 ... LAN 6, VIN Ochrana proti prepätiu LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom LAN 5 Ochrana proti skratu 1,25A s automatickým návratom Signalizácia funkcie APS-90-480-OF: LED_AC (žltá) - prítomnosť sieťového napätia LED1 (modrá) - prítomnosť výstupného napätia xPoE-6-11-OF: LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte Kontrola napájania na portoch Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5) Konstrukcia skrinky Oceľový plech 0,8 mm; tamper otvorenia; systémové perforovanie 4,8 mm v rastri 10,8 mm; medzera na stenu Montáž Nástenná cez montážne otvory 6 mm Stupeň ochrany IP20 Prevádzková teplota -10 do +40°C Rozmery 250 x 200 x 85 mm Hmotnosť 1.47 kg
