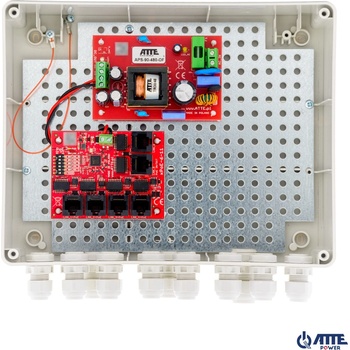

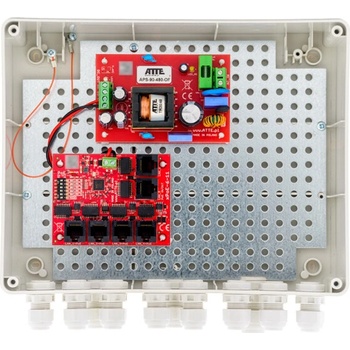

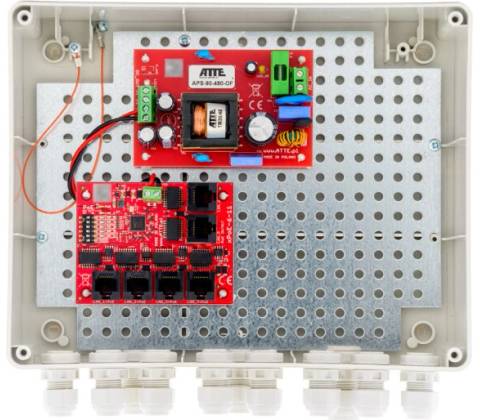

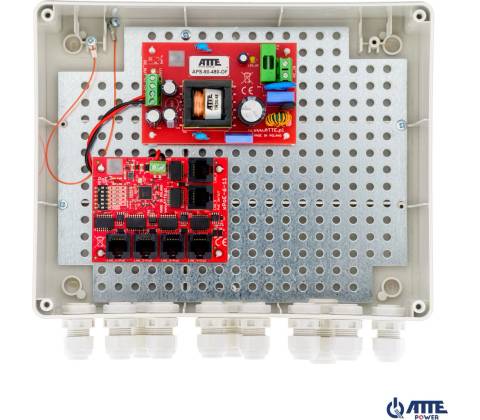

Atte IP-5-11-L2

Nebufrovaná sada pre 5 IP kamier, režim Long Range - ATTE

IP511L2 je sada určená na napájanie kamier priemyselného monitorovania IP - maximálne 5 IP kamier. Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené taktiež na spoluprácu s inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Režim LONG RANGE umožňuje zväčšiť dosah prenosu až na 280m s použitím štandardného sieťového kábla UTP. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému počas skratu alebo preťaženia jednotlivých vetiev napájania a následný automatický návrat napätia po odstránení poruchy.

Sieťový zdroj APS-90-480-OF je zárukou stabilného jednosmerného napätia pre náročné elektronické zariadenia - kamery CCTV, záznamníky atď. Vďaka integrácii prepäťových a skratových ochrán je určený na prácu predovšetkým v monitorovacích systémoch vyžadujúcich vysokú spoľahlivosť napájania. Schéma zariadenia je vysokoúčinný impulzný menič, ktorý zabezpečuje izoláciu medzi sieťou 230 VAC a napájaným zariadením.

Všetky komponenty sú uzavreté v vnútornej skrini série ABOX, ktorá zabezpečuje estetickú inštaláciu monitorovacích zariadení a ukončenie kabeláže vo vnútri budov. Skrinka je vyrobená z halogénového materiálu, odolného voči UV žiareniu. V skrini sa nachádza množstvo káblových priechodiek. Kryt a skriňa sú spojené zabezpečovacím lankom, ktoré uľahčuje servis.

Obsah sady

• 1x skrinka ABOX-L2
• 1x zdroj APS-90-480-OF
• 1x switch xPoE-6-11-OF

Hlavné vlastnosti

• režim Long Range umožňujúci prenos dát na 280m
• možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE
• elektronická poistka nezávisle pre každý kanál PoE
• možnosť vypnutia napájania na portoch PoE
• optická signalizácia stavu napájania a prenosu dát
• do 70W výkonu na porte LAN_5 PoE IN/OUT
• do 40W výkonu na ostatných portoch PoE
• jednoduché a rýchle spustenie bez potreby konfigurácie parametrov
• vysoká účinnosť modulu zdroja (>90%)
• jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• možnosť rozšírenia a škálovania systému pripojením ďalších switchov série xPoE, IP a IPB, IPUPS
• montáž modulov v ľubovoľnej, perforovanej časti skrinky (systém rastrov)
• kryt a skriňa spojené lankom na uľahčenie servisu
• možnosť udržiavania rezervy káblov vo vnútri skrinky
• vstup káblov cez namontované priechodky v skrinke: 10xM16 a 1xM20
• súčasťou balenia sú 4 držiaky umožňujúce montáž skrinky bez narušenia stupňa krytia IP56
• voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž skrinky na stĺpy alebo lampy (predáva sa samostatne)

Technická špecifikácia IP511L2 / BCS-IP4/Z/E-S Všeobecné Počet LAN portov 6 portov RJ45 10/100Mbps 5x LAN+PoE a 1 x UPLINK Funkcie portov

• LAN 1 ... LAN 4:VSTUP PoE PASSIVE (do 40W) - napájanie switcha, VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
• LAN5:VSTUP PoE PASSIVE (do 70W) - napájanie switcha, VÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
• LAN6:UPLINK (bez napájania PoE)

Pracovný režim

Režim "STANDARD" (MODE = OFF)LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m

Režim "LONG RANGE" (MODE = ON)LAN 1 ... LAN 4 - 10Mbps, dosah do 280m

LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m

Výstupné napätie PoE 48 VDC +/- 2% Výkon zdroja 96W Účinnosť 92% @90W Vstupné napätie 190-260 VAC, 50 Hz Ochrana vstupu zdroja Tavná poistka s oneskorením 3,15A; prepäťová ochrana Ochrana výstupu zdroja Elektronická ochrana proti preťaženiu na úrovni 3 A; elektronická ochrana proti skratu (po skrate môže byť potrebný reštart zdroja); prepäťová ochrana Ochrana portov

LAN 1 ... LAN 6, VIN Prepäťová ochrana

LAN 1...LAN 4 Ochrana proti skratu 0,75A s auto návratom

LAN 5 Ochrana proti skratu 1,25A s auto návratom

Signalizácia prevádzky

APS-90-480-OF:LED_AC (žltá) - prítomnosť sieťového napätia

LED1 (modrá) - prítomnosť výstupného napätia xPoE-6-11-OF:Diódy LED v konektoroch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte

Kontrola napájania na portoch

Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)

Konštrukcia skrinky Materiál bezhalogénový, odolný voči UV žiareniu; namontovaná montážna doska s dierovaním systému 4,8 mm v rastri 10,8 mm; namontované priechodky 10 x M16, 1 x M20

Montáž Nástenná cez montážne otvory

Stupeň krytia IP56 Pracovná teplota -25 do +50°C Rozmery 240 x 190 x 90 mm Hmotnosť 1 kg
