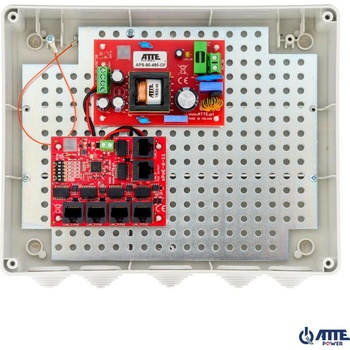

ATTE IP-5-11-L3

Sada do 5 kamier IP switch PoE 5P+1UP ATTE IP-5-11-L3 Model: IP-5-11-L3 Najdôležitejšie vlastnosti a funkcie možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE možnosť prenosu dát na 280 m (v režime Long Range) elektronická poistka nezávisle pre každý kanál PoE (automatický návrat) možnosť vypnutia napájania na vybraných portoch PoE jasná optická signalizácia stavu napájania a prenosu dát do 60 W výkonu na porte LAN_5 PoE IN/OUT do 40 W výkonu na ostatných portoch PoE jednoduché a rýchle uvedenie do prevádzky bez nutnosti konfigurácie parametrov vysoká účinnosť modulu zdroja (~90 %) jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii jednoduché rozšírenie a škálovanie systému pripojením ďalších switchov radu xPoE / IP a IPB / IPUPS montáž modulov v ľubovoľnej otvorovanej časti montážneho plechu (rastrový systém) kryt a skrinka spojené lankom na uľahčenie servisu možnosť uloženia zásoby káblov vo vnútri skrinky vstup káblov cez gumové záslepky namontované v skrinke 5 × 29 mm možnosť zavedenia káblov s nalisovanými konektormi (po nadrezaní záslepky) v balení 4 úchytky umožňujúce montáž skrinky bez narušenia stupňa krytia IP55 voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž skrinky na stĺpy alebo lampy (predáva sa samostatne) Sada do 5 kamier IP vo vonkajšej skrinke ABOX-L3, zdroj 96 W, 6-portový switch PoE 10/100 Mbps (5× PoE + 1× Uplink), elektronické poistky, režim Long Range. Určenie IP-5-11-L3 je hotová sada určená na napájanie systému priemyselnej televízie IP, ktorý sa skladá z 5 IP kamier . Elektronické zabezpečenia výstupov PoE zaisťujú kontinuitu prevádzky celého systému pri skrate alebo preťažení jednotlivých vetiev napájania a automatický návrat napätia po odstránení poruchy. Sady so switchom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Režim „Long Range“ umožňuje zväčšenie dosahu prenosu na 280 m pri využití bežného kábla UTP. Switch umožňuje prácu v dvoch režimoch: štandardnom a s predĺženým dosahom. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú rýchlosťou 100 Mbps a ponúkajú dosah siete Ethernet do 100 metrov. Po prepnutí DIP prepínača do polohy ON sa dosah zväčší na 280 metrov a rýchlosť na portoch 1 až 4 sa zníži na 10 Mbps. Táto priepustnosť postačuje na plynulú obsluhu jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. Vďaka zapnutému režimu Long Range zaisťujeme väčšiu flexibilitu pri rozmiestňovaní kamier. Zväčšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez nutnosti budovania ďalších distribučných bodov. Režimy práce Režim „STANDARD“ (MODE = OFF) LAN 1…LAN 4 – 10/100 Mbps, PoE OUT, dosah do 100 m LAN 5 – 10/100 Mbps, PoE IN/OUT, dosah do 100 m LAN 6 – 10/100 Mbps, dosah do 100 m Režim „LONG RANGE“ (MODE = ON) LAN 1…LAN 4 – 10 Mbps, PoE OUT, dosah do 280 m LAN 5 – 10/100 Mbps, PoE IN/OUT, dosah do 100 m LAN 6 – 10/100 Mbps, dosah do 100 m Bez ohľadu na zvolený režim práce switch podporuje ochranu proti skratu PoE a prepätiu na ochranu sieťových zariadení. Port 6 UpLink nemá bez ohľadu na zvolený režim možnosť zapnutia napájania PoE. Umožňuje bezpečné prepájanie rôznych segmentov siete LAN. Poznámky predvolene je režim Long Range vypnutý zmena režimov vyžaduje reštart napájania odporúča sa funkciu pred nasadením predbežne otestovať medzi portami nie je izolácia VLAN – nerušená komunikácia medzi všetkými portami switcha bez ohľadu na režim práce pri značných vzdialenostiach odporúčame napájať switch napätím 55 V z dedikovaného zdroja APS-90-550-OF alebo pomocou meniča ASUC-100-550-OF v prípade záložných zostáv prenosová vzdialenosť závisí od používaného kábla, odporúča sa kábel kat. 5e/6; použitie káblov nízkej kvality alebo CCA priamo ovplyvňuje výrazné zníženie dosahu a obmedzený rozpočet PoE dodávaný do kamery Vonkajšie skrinky radu ABOX predstavujú pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zaisťuje odolnosť voči UV žiareniu a ostatným nepriaznivým atmosférickým vplyvom. Dostupné modely sú vybavené montážnym plechom so špeciálnym otvorovaním v rastri 10,8 mm, ktoré je kompatibilné s rozstupom montážnych otvorov modulov na zástavbu. Systémové riešenie umožňuje zvislú alebo vodorovnú montáž vybraných zariadení v ľubovoľnej otvorovanej časti montážneho plechu. Príklady použitia Príkladové použitie sady IP-5-11-L3 na napájanie 5 IP PoE kamier. Obsah sady 1× skrinka ABOX-L3 1× zdroj APS-90-480-OF 1× switch xPoE-6-11-OF Technická špecifikácia Porty LAN: 6 portov RJ45 10/100 Mbps (5× LAN+PoE, 1× Uplink) Podporované prijímače PoE (štandard / max. výkon): 802.3af – do 15,4 W LAN_1…LAN_5; 802.3at – do 30 W LAN_1…LAN_5; PoE PASSIVE – do 70 W LAN_5 / do 40 W LAN_1…LAN_4 Výstupy PoE (štandard / spôsob napájania): LAN_1…LAN_5 PoE PASSIVE, mód B (4,5+) (7,8−) Ochrana výstupov PoE (nadprúdová / proti skratu): LAN_1…LAN_4: 0,75 A, elektronická (automatický návrat); LAN_5: 1,25 A, elektronická (automatický návrat) Mikroprepínače SW1: prepínač 1 „MODE“ – prevádzkový režim switcha; prepínače 2…6 „PoE ON/OFF“ – napájanie PoE na portoch LAN_1…LAN_5 Prevádzkový režim „Standard“: prepínač 1 „MODE“ v polohe OFF; LAN_1…LAN_6 – dosah do 100 m (10/100 Mbps) Prevádzkový režim „Long Range“: prepínač 1 „MODE“ v polohe ON; LAN_1…LAN_4 – dosah do 280 m (10 Mbps); LAN_5…LAN_6 – dosah do 100 m (10/100 Mbps) Sieťový zdroj (druh / typ): spínaný SMPS, APS-90-480-OF Ochrana výstupu zdroja (nadprúdová / proti skratu): 9 A, elektronická (po skrate môže byť potrebný reštart zdroja) Tepelná ochrana zdroja: TSD (thermal shutdown) 130 °C, vyžaduje reštart Rozsah vstupného napätia zdroja / ochrana vstupu: 180…240 VAC / T3,15 A, tavná poistka F1 Výstupný výkon zdroja (trvalý): 96 W Účinnosť zdroja: 92 % @90 W Výstupné napätie zdroja (napájanie PoE kamier): 48 V ±2 % Montáž skrinky: nástenná, montážne úchytky Montáž zariadení vo vnútri skrinky: systémové otvorovanie 4,8 mm v rastri 10,8 mm Rozsah pracovných teplôt: −25 °C až +40 °C Skrinka (typ / materiál / farba / káblové priechodky): ABOX-L3, plast, RAL 7035 sivá, gumená záslepka 5 × 29 mm Rozmery / hmotnosť netto / stupeň krytia: 240 × 190 × 90 mm / 0,95 kg / IP55 Výrobca: ATTE EAN: 5902143690269
