Atte IP-8-20-L2

Switch PoE 10 portov IP-8-20-L2 - ATTE

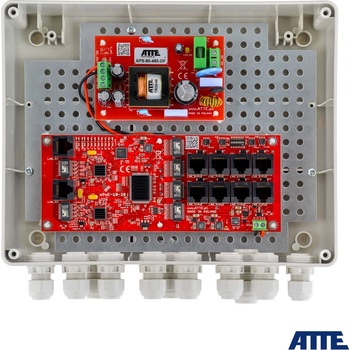

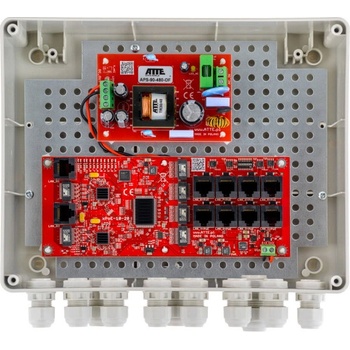

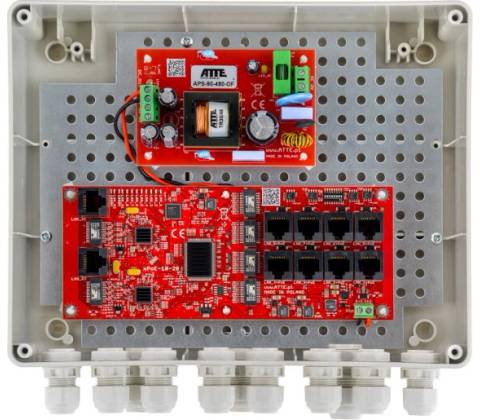

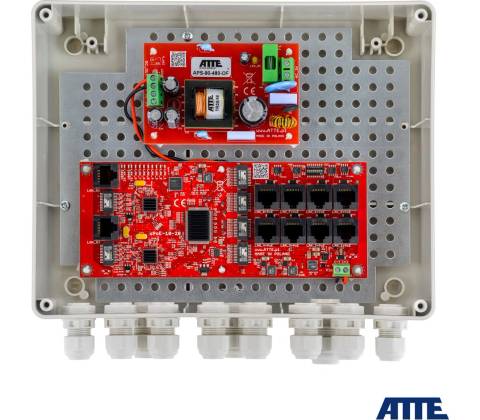

IP-8-20-L2 je sada zložená z: sieťového switcha PoE určeného pre systémy priemyselnej televízie IP - xPoE-10-20-OF, napájacieho zdroja APS-90-480-OF, a krytu ABOX-L2, ktorý umožňuje montáž sady v vonkajších podmienkach. Zariadenie spolupracuje s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronická ochrana výstupov PoE zaručuje kontinuitu prevádzky systému počas skratu alebo preťaženia jednotlivých napájacích vetiev, ako aj automatický návrat napätia po odstránení poruchy. Režim „Long Range“ umožňuje rozšírenie dosahu prenosu až na 280m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Najdôležitejšie vlastnosti switcha:

• podpora kamier 4K Ultra HD
• možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
• elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
• možnosť vypnutia napájania na portoch PoE
• jasná optická signalizácia stavu napájania a prenosu dát
• široký rozsah vstupného napätia (10...56VDC)
• výstupné napätie = vstupné napätie
• do 40W výkonu na portoch PoE (LAN_1 až LAN_8)
• ľahké a rýchle spustenie bez nutnosti konfigurácie parametrov

Najdôležitejšie vlastnosti napájacieho zdroja:

• kompletné riešenie napájania zariadení CCTV v malom kryte
• nízke zahrievanie vnútra krytu vďaka vysokému výkonu napájacieho zdroja
• odolnosť voči skratu a preťaženiu
• odolnosť proti prepätiu na strane siete 230 VAC aj výstupu napájacieho zdroja
• jednoduchá montáž v krytoch s otvorením v rozostupe 10,8 mm

Najdôležitejšie vlastnosti krytu:

• veľké množstvo káblových priechodiek
• kryt a kryt spojené viazačkou pre uľahčenie servisu
• možnosť uskladnenia káblových rezerv vnútri krytu
• vstup káblami cez montované dĺvnice: 10xM16 a 1xM20
• v balení 4 držiaky umožňujúce montáž krytu bez narušenia stupňa ochrany IP56
• voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž krytu na stĺpy alebo lampy

Technická špecifikácia:

IP-8-20-L2 Všeobecné Počet LAN portov 10 portov RJ45 10/100Mbps:

• 8 x PoE10/100Mbps
• 2 x Gigabit UpLink

Funkcie portov - xPoE-10-20-OF LAN 1 ... LAN 8:

VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W) - xPoE-10-20-OF LAN G1, LAN G2:

UPLINK Gigabit (bez napájania PoE)

Napájacie napätie 190 ... 260 VAC, 50 Hz Výstupné napätie pre zariadenia PoE 48 VDC +/- 2% Výkon napájacieho zdroja 96 W Účinnosť 92% @90W Ochrana vstupu napájacieho zdroja Pomalá vykurovacia poistka 3,15A, Ochrana proti prepätiu Ochrana výstupu napájacieho zdroja

• Elektronická ochrana proti preťaženiu na úrovni 3 A
• Elektronická ochrana proti skratu (po skrate môže byť vyžadovaný reštart napájacieho zdroja)
• Ochrana proti prepätiu

Ochrana portov - LAN 1 ... LAN 8, Vin:

Ochrana proti prepätiu - LAN 1 ... LAN 8:

Ochrana proti skratu 0,75 A s automatickým návratom

Ovládanie napájania na portoch xPoE-10-20-OF:

Prepínač PoE ON/OFF - pozície 1 ... 8 (LAN 1 ... LAN 8)

PoE VYPNUTÉ na porte - prepínač v pozícii OFF

PoE ZAPNUTÉ na porte - prepínač v pozícii ON Konstrukcia krytu Kryt ABOX-L2

Bezhlogénový materiál, odolný voči

UV žiareniu

Sivá farba (RAL7035)

Namontovaná doska s otvorením systémovým 4,8 mm v rozostupe 10,8 mm

Namontované dĺvnice 10 x M16, 1 x M20 Montáž Nástenná montáž cez montážne otvory 6 mm Stupeň ochrany IP56 Prevádzková teplota -10 ... +40°C Rozmery 240 x 190 x 90 mm Hmotnosť 1 kg
