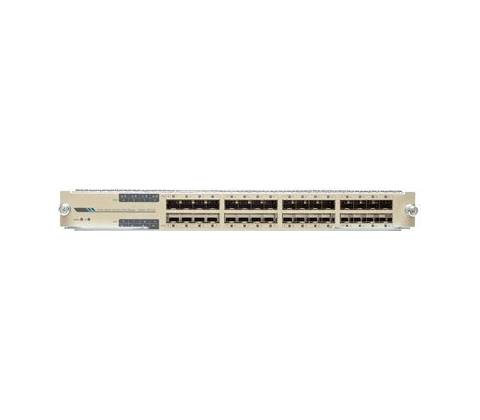

Cisco C6800-32P10G

Cisco C6800-32P10G= (C6800-32P10G=) Cisco C6800–32P10G=

Kód produktu

C6800–32P10G=

Porty na modul ·32 portů—Třicet dva portů 1G nebo třicet dva portů 10G nebo osm portů 40G ·Porty jsou očíslovány zleva doprava. ·Horní řada má liché očíslované porty 1 až 31. ·Spodní řada má sudé porty 2 až 32. ·4 skupiny portů. Rozsahy portů na skupinu portů: ·1, 3, 5, 7, 9,11, 13, 15 ·2, 4, 6, 8, 10, 12, 14, 16 ·17, 19, 21, 23, 25, 27 , 29, 31 ·18, 20, 22, 24, 26, 28, 30, 32 Spojení základní desky 160-Gbps šířka pásma základní desky v 6807XL; Šířka pásma 80 Gb/s v šasi 6500-E

Podpora podvozku/slotu

Může obsadit sloty 1–2 a 5–7 v Cisco Catalyst 6807-XL. Může obsadit jakýkoli slot v Cisco Catalyst 6503E, 6504E, 6506E, 6509E a 6509-VE. Může obsadit sloty 1–6 a 9–13 v Cisco Catalyst 6513-E

Distribuované spedice a výkon

Dodává se s továrně nainstalovanými dvěma (2) dceřinými kartami

DFC4-E nebo DFC4-EXL

Maximální velikost rámu

Až 9216 bajtů na snímek

Míra nadměrného předplatného modulu

• ·Předplatné 2:1 v šasi Cisco Catalyst 6807-XL. (Když je použito všech
• třicet dva 10G portů.) · 4:1 oversubscription v šasi Cisco Catalyst

6500 E-series. (Když je použito všech třicet dva 10G portů.) Podpora motoru supervizora

Dozorčí motor 2T-10GE

Dozorčí motor 6T

Softwarová podpora

S Supervisor Engine 2T-10GE —Cisco IOS Release 15.2(1)SY nebo novější

S Supervisor Engine 6T – Cisco IOS Release 15.3(1)SY nebo novější

Rychlost kanálu tkaniny

V šasi Cisco Catalyst 6807-XL – 160 GB za sekundu

V šasi Cisco Catalyst řady 6500-E – 80 GB za sekundu podpora TDR

Podporováno transceivery GLC-T (1G Copper SFP).

Podpora digitálního optického monitorování (DOM). 1G transceivery s podporou DOM a transceivery 10G Fiber SFP/SFP+

Typ konektoru portu

LC (optický) nebo RJ-45 (měď) v závislosti na instalovaném SFP transceiveru. V závislosti na vzdálenosti mezi koncovými porty lze použít různé transceivery QSFP+

Rozměry (V x Š x H) 4,39 × 39,11 × 4­1,65 cm

Hmotnost 6,5 kg
