Huawei S110-16LP2SR

Objavte dokonalú rovnováhu medzi výkonom a praktickosťou s Huawei S110-16LP2SR , šikovne vytvoreným sieťovým prepínačom navrhnutým tak, aby pozdvihol konektivitu vašej firmy bez kompromisov. Tento model so 16 portami s automatickým snímaním 10/100/1000BASE-T doplnenými o 2 ďalšie sloty GE SFP je dôkazom záväzku spoločnosti Huawei poskytovať vysokokvalitné a adaptabilné sieťové riešenia prispôsobené požiadavkám malých a stredných podnikov. veľkých podnikov.

S110-16LP2SR je viac než len prepínač; je to brána k efektívnym operáciám, ponúka robustnú konštrukciu a inteligentné funkcie, ktoré sa harmonicky spájajú a zvyšujú efektivitu siete. Úspora energie je v dnešnom ekologicky uvedomelom prostredí prvoradá a tento prepínač v tejto oblasti prináša možnosti energeticky efektívneho Ethernetu (EEE), čím sa minimalizuje vaša uhlíková stopa pri zachovaní maximálnej prevádzkovej efektívnosti.

Huawei S110-16LP2SR vybavený tak, aby zvládol neočakávané veci, poskytuje funkcie navrhnuté na udržanie odolnej siete. Vďaka vstavaným protokolom riadenia búrok a prevencie slučky sú riziká prestojov výrazne znížené. Nastavenie a priebežná správa sú uľahčené prostredníctvom intuitívneho rozhrania, ktoré zaisťuje, že aj tie najzložitejšie sieťové úlohy sú pre vaše pohodlie zjednodušené.

Jadrom dizajnu S110-16LP2SR je prispôsobivosť, ktorá ponúka možnosti optického pripojenia, aby vyhovovala rôznym sieťovým potrebám. Či už ide o škálovanie na väčšie vzdialenosti alebo zabezpečenie vysokorýchlostného pripojenia medzi viacerými zariadeniami, tento prepínač je vaším spoľahlivým partnerom pre rast, pripravený splniť prísne požiadavky dátovo náročných aplikácií s neochvejnou spoľahlivosťou.

Bezpečnosť je nesporná v oblasti správy siete a S110-16LP2SR túto príležitosť ponúka. Využíva pokročilé bezpečnostné protokoly na zmarenie hrozieb, ako sú ARP spoofing a DoS útoky, čím chráni integritu vašej siete, takže môžete podnikať s absolútnym pokojom. Nie je to len kus hardvéru; je to pevnosť pre vaše dáta, starostlivo navrhnutá na ochranu vašich digitálnych aktív.

Pokiaľ ide o výber prepínača, ktorý zahŕňa efektivitu, prispôsobivosť a bezpečnosť, Huawei S110-16LP2SR je náročnou voľbou. Pozývame vás, aby ste sa hlbšie ponorili do možností modelu S110-16LP2SR a do toho, ako sa môže bezproblémovo integrovať a vylepšiť vašu podnikovú infraštruktúru. Spojte sa s nami a objavte potenciál robustných sietí so zárukou kvality od spoločnosti Huawei. Začnite svoju cestu k inteligentnejšiemu sieťovému riešeniu už dnes.

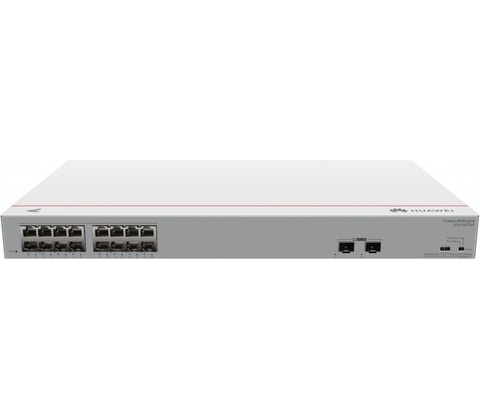

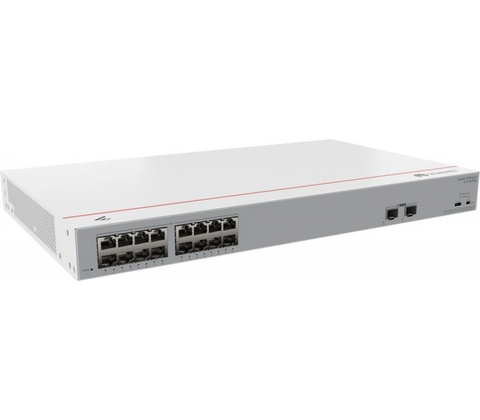

Prehľad Tabuľka 4-13 Základné informácie o S110-16LP2SR Položka Podrobnosti Popis S110-16LP2SR (16*10/100/1000BASE-T porty, 2*GE SFP porty, PoE+, AC napájanie) Číslo dielu 98012197 Model S110-16LP2SR Komponenty Obrázok 4-6 Vzhľad S110-16LP2SR 1

PWR indikátor 2

Šestnásť elektrických portov GE PoE+ 3

Indikátor elektrického portu 4

Dva optické porty GE 5

Indikátor optického portu 6

Tlačidlo prepínania režimu portu

POZNÁMKA:

• Štandardný režim: Všetky porty sú v rovnakej VLAN a funkcia riadenia toku je povolená.
• Izolácia portov: Všetky downlink porty sú od seba izolované a nemôžu spolu komunikovať. Downlink porty môžu komunikovať iba s uplink portami. (Posledné dva downlink elektrické porty nie sú izolované.) Uplink porty nie sú izolované ani agregované.
• Uplink Aggregation: Dva uplink optické porty sú agregované do diaľkového rozhrania. Eth-Trunk podporuje vyvažovanie záťaže iba na základe zdrojových fyzických portov.
• Vypnutie riadenia toku: Všetky porty sú v rovnakej sieti VLAN a riadenie toku je vypnuté.

7

Tlačidlo prepínača stavu indikátora portu

POZNÁMKA:

• Stav portu: Indikátor portu indikuje stav prenosu dát portu.
• Stav PoE: Indikátor portu indikuje stav PoE portu.

8

Zemná skrutka 9

AC zásuvka

POZNÁMKA:

Použite napájací kábel dodaný so zariadením. - -

Porty Tabuľka 4-14 Porty na S110-16LP2SR Port Typ konektora Popis Dostupné komponenty elektrický port GE PoE+ RJ45

Elektrický port GE PoE+ odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s.

Port podporuje funkciu PoE. ethernetový kábel

GE optický port SFP Optický port GE dokáže odosielať a prijímať dáta rýchlosťou 100/1000 Mbit/s.

• Optické moduly FE SFP/eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 15 km)
• Optické moduly GE eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 10 km)

Indikátory a tlačidlá Tabuľka 4-15 Popis indikátorov na zariadení

Indikátor

Farba

Postavenie

Popis

PWR indikátor -

Vypnuté

Zariadenie je vypnuté. zelená

Pripravený

Napájanie je normálne.

Indikátor portu (stav portu) -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie.

POZNÁMKA:

Počas spúšťania zariadenia svietia všetky indikátory portov na približne 2 sekundy nazeleno a potom zhasnú, čo znamená, že inicializácia služby je dokončená. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Indikátor portu (stav PoE) -

Vypnuté

Port nedodáva napájanie PoE. zelená

Pripravený

Port dodáva energiu do pripojeného PD. zelená

Blikanie

PoE napájanie zariadenia je nedostatočné a port nemôže poskytnúť napájanie PD.

Systém napájania

Zariadenie používa napájací adaptér dodaný so zariadením na napájanie zariadenia a pripojeného PD. Napájací adaptér môže poskytnúť 124 W PoE napájanie, čo zaisťuje plné PoE napájanie na 8 portoch v súlade s 802.3af alebo na 4 portoch v súlade s 802.3at.

Systém odvádzania tepla

Zariadenie nemá žiadne ventilátory a využíva prirodzený odvod tepla.

Technické špecifikácie Tabuľka 4-16 Technické špecifikácie S110-16LP2SR Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 43,6 mm x 442,0 mm x 260,0 mm (1,72 palca x 17,40 palca x 10,24 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 43,6 mm x 442,0 mm x 267,0 mm (1,72 palca x 17,40 palca x 10,51 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 90,0 mm x 555,0 mm x 400,0 mm (3,54 palca x 21,85 palca x 15,75 palca) Výška podvozku [U] 1 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 3,0 kg (6,61 lb) Hmotnosť s balením [kg(lb)] 3,7 kg (8,16 lb) Typická spotreba energie [W] 22,0 W Typický rozptyl tepla [BTU/hod] 75,07 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 22,0 W
• Plné zaťaženie PoE: 160,0 W (PoE: 124 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 75,07
• Plné zaťaženie PoE: 545,94

Statická spotreba energie [W] 12,0 W MTBF [roky] 57,77 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] Bez hluku (bez ventilátorov), < 30 Hluk pri normálnej teplote (akustický tlak) [dB(A)] Bez hluku (bez ventilátorov), < 20 Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 0 Uplink porty 2 x GE SFP porty Downlink porty 16 x 10/100/1000BASE-T portov (124 W PoE+) Pracovný režim

• Štandardný režim
• Izolácia prístavu
• Uplink agregácia
• Deaktivácia riadenia toku

zadanie MAC adresy 8 tis Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] 0 °C až 40 °C (32 °F až 104 °F) v nadmorskej výške 0-1800 m (0-5906 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)] Keď je nadmorská výška 1800-5000 m (5906-16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp). Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Vstavaný AC Menovité vstupné napätie [V] AC vstup: 100–240 V AC; 50/60 Hz Rozsah vstupného napätia [V] AC vstup: 90 V AC až 300 V AC; 47 Hz až 63 Hz Maximálny vstupný prúd [A] 3 A Pamäť - Flash pamäť - Konzolový port Nie je podporované Port Eth Management Nie je podporované USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Bežný režim: ±4 kV Prepäťová ochrana zdroja [kV] Diferenčný režim: ±6 kV; bežný režim: ±6 kV Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov žiadne Režim odvodu tepla Prirodzený odvod tepla Smer prúdenia vzduchu - PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Výrobná certifikácia

Stiahnuť ▼ Údajový list prepínača Huawei eKitEngine série S110.pdf
