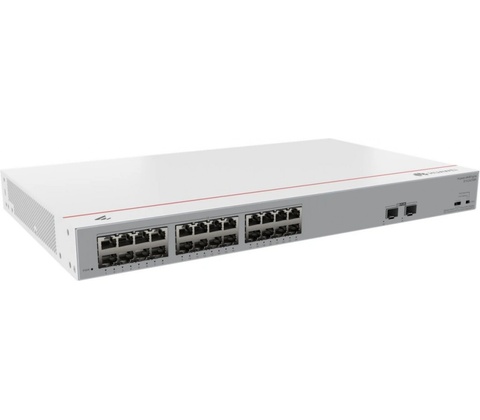

Huawei S110-24LP2SR

Vstúpte do sveta plynulých sietí s Huawei Switch S110-24LP2SR , najmodernejším riešením navrhnutým tak, aby posunulo konektivitu vášho podniku do novej éry efektívnosti a spoľahlivosti. S110-24LP2SR, prispôsobený prísnym požiadavkám rozvíjajúcich sa podnikov, ponúka bohatú škálu 24 gigabitových ethernetových portov spojených s 2 ďalšími portami GE SFP pre optické pripojenie, čo zahŕňa dokonalú kombináciu rýchlosti a možností rozšírenia.

S modelom S110-24LP2SR spoločnosť Huawei opätovne potvrdzuje svoj záväzok k technológii, ktorá presahuje bežné hranice. Jeho sofistikovaný dizajn uprednostňuje nielen vysokorýchlostné spracovanie dát, ale aj prevádzkovú efektivitu. Tento prepínač sa môže pochváliť technológiou Energy Efficient Ethernet (EEE), ktorá zaisťuje maximalizáciu výkonu vašej siete a zároveň minimálnu spotrebu energie. Výsledkom je sieťový zážitok, ktorý je nákladovo efektívny a zároveň výkonný.

Spoľahlivosť je základným kameňom Huawei S110-24LP2SR , ktorý je vybavený pokročilými funkciami, ktoré chránia pred výpadkami siete. Od regulácie búrky až po prevenciu slučky, každá funkcia je starostlivo integrovaná, aby sa zabezpečila nepretržitá prevádzka, čo vám dáva istotu, že vaša sieť zostane vždy stabilná a spoľahlivá. Užívateľsky prívetivé rozhranie tiež zjednodušuje úlohy správy, robí zložité konfigurácie a monitorovanie pre IT profesionálov hračkou.

Všestrannosť modelu S110-24LP2SR je bezkonkurenčná, jeho flexibilné optické pripojenia otvárajú oblasť možností rozšírenia siete. Táto agilita robí z prepínača výbornú voľbu pre organizácie, ktoré chcú rozšíriť svoj dosah bez obetovania rýchlosti alebo kvality, čím sa zabezpečí, že každá dátová transakcia bude vykonaná s presnosťou a jemnosťou.

S110-24LP2SR uznáva kritickú povahu bezpečnosti v sieťach a je navrhnutý s robustnými bezpečnostnými opatreniami na ochranu pred bežnými kybernetickými hrozbami. Tieto ochranné mechanizmy neúnavne pracujú na udržaní integrity vašej siete, poskytujú bezpečnú chrbticu pre vaše operácie a umožňujú vám sústrediť sa na poháňanie vášho podnikania vpred.

Pri hľadaní sieťového prepínača, ktorý stelesňuje efektivitu, flexibilitu a neochvejnú bezpečnosť, vyniká Huawei S110-24LP2SR ako inteligentná voľba. Pozývame vás, aby ste sa obrátili a zistili viac o tom, ako môže byť tento výnimočný prepínač katalyzátorom transformácie vašej obchodnej siete. Vykročte vpred s preslávenou kvalitou a odbornými znalosťami Huawei, aby ste naplnili svoje potreby v oblasti pripojenia. Spojte sa s nami ešte dnes a preskúmajte výnimočné schopnosti Huawei S110-24LP2SR.

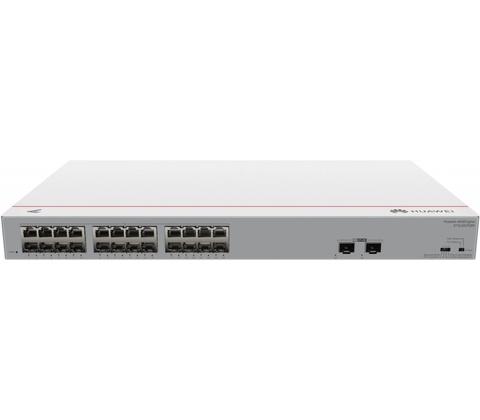

Prehľad Tabuľka 4-21 Základné informácie o S110-24LP2SR Položka Podrobnosti Popis S110-24LP2SR (24*10/100/1000BASE-T porty, 2*GE SFP porty, PoE+, AC napájanie) Číslo dielu 98012198 Model S110-24LP2SR Komponenty Obrázok 4-8 Vzhľad S110-24LP2SR 1

PWR indikátor 2

Dvadsaťštyri elektrických portov GE PoE+ 3

Indikátor elektrického portu 4

Dva optické porty GE 5

Indikátor optického portu 6

Tlačidlo prepínania režimu portu

POZNÁMKA:

• Štandardný režim: Všetky porty sú v rovnakej VLAN a funkcia riadenia toku je povolená.
• Izolácia portov: Všetky downlink porty sú od seba izolované a nemôžu spolu komunikovať. Downlink porty môžu komunikovať iba s uplink portami. (Posledné dva downlink elektrické porty nie sú izolované.) Uplink porty nie sú izolované ani agregované.
• Uplink Aggregation: Dva uplink optické porty sú agregované do diaľkového rozhrania. Eth-Trunk podporuje vyvažovanie záťaže iba na základe zdrojových fyzických portov.
• Vypnutie riadenia toku: Všetky porty sú v rovnakej sieti VLAN a riadenie toku je vypnuté.

7

Tlačidlo prepínača stavu indikátora portu

POZNÁMKA:

• Stav portu: Indikátor portu indikuje stav prenosu dát portu.
• Stav PoE: Indikátor portu indikuje stav PoE portu.

8

Zemná skrutka 9

AC zásuvka

POZNÁMKA:

Použite napájací kábel dodaný so zariadením. - -

Porty Tabuľka 4-22 Porty na S110-24LP2SR Port Typ konektora Popis Dostupné komponenty elektrický port GE PoE+ RJ45

Elektrický port GE PoE+ odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s.

Port podporuje funkciu PoE. ethernetový kábel

GE optický port SFP Optický port GE dokáže odosielať a prijímať dáta rýchlosťou 100/1000 Mbit/s.

• Optické moduly FE SFP/eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 15 km)
• Optické moduly GE eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 10 km)

Indikátory a tlačidlá Tabuľka 4-23 Popis indikátorov na zariadení

Indikátor

Farba

Postavenie

Popis

PWR indikátor -

Vypnuté

Zariadenie je vypnuté. zelená

Pripravený

Napájanie je normálne.

Indikátor portu (stav portu) -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie.

POZNÁMKA:

Počas spúšťania zariadenia svietia všetky indikátory portov na približne 2 sekundy nazeleno a potom zhasnú, čo znamená, že inicializácia služby je dokončená. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Indikátor portu (stav PoE) -

Vypnuté

Port nedodáva napájanie PoE. zelená

Pripravený

Port dodáva energiu do pripojeného PD. zelená

Blikanie

PoE napájanie zariadenia je nedostatočné a port nemôže poskytnúť napájanie PD.

Systém napájania

Zariadenie používa napájací adaptér dodaný so zariadením na napájanie zariadenia a pripojeného PD. Napájací adaptér môže poskytnúť 124 W PoE napájanie, čo zaisťuje plné PoE napájanie na 8 portoch v súlade s 802.3af alebo na 4 portoch v súlade s 802.3at.

Systém odvádzania tepla

Zariadenie nemá žiadne ventilátory a využíva prirodzený odvod tepla.

Technické špecifikácie Tabuľka 4-24 Technické špecifikácie S110-24LP2SR Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 43,6 mm x 442,0 mm x 260,0 mm (1,72 palca x 17,40 palca x 10,24 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 43,6 mm x 442,0 mm x 267,0 mm (1,72 palca x 17,40 palca x 10,51 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 90,0 mm x 555,0 mm x 400,0 mm (3,54 palca x 21,85 palca x 15,75 palca) Výška podvozku [U] 1 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 3,2 kg (7,05 lb) Hmotnosť s balením [kg(lb)] 3,7 kg (8,16 lb) Typická spotreba energie [W] 24 W Typický rozptyl tepla [BTU/hod] 81,89 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 24 W
• Plné zaťaženie PoE: 165 W (PoE: 124 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 81,89
• Plné zaťaženie PoE: 563

Statická spotreba energie [W] 13 W MTBF [roky] 42,92 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] Bez hluku (bez ventilátorov), < 30 Hluk pri normálnej teplote (akustický tlak) [dB(A)] Bez hluku (bez ventilátorov), < 20 Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 0 Uplink porty 2 x GE SFP porty Downlink porty 24 x 10/100/1000BASE-T portov (124 W PoE+) Pracovný režim

• Štandardný režim
• Izolácia prístavu
• Uplink agregácia
• Deaktivácia riadenia toku

zadanie MAC adresy 8 tis Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] 0 °C až 40 °C (32 °F až 104 °F) v nadmorskej výške 0-1800 m (0-5906 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)] Keď je nadmorská výška 1800-5000 m (5906-16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp). Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Vstavaný AC Menovité vstupné napätie [V] AC vstup: 100–240 V AC; 50/60 Hz Rozsah vstupného napätia [V] AC vstup: 90 V AC až 300 V AC; 47 Hz až 63 Hz Maximálny vstupný prúd [A] 3 A Pamäť - Flash pamäť - Konzolový port Nie je podporované Port Eth Management Nie je podporované USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Bežný režim: ±4 kV Prepäťová ochrana zdroja [kV] Diferenčný režim: ±6 kV; bežný režim: ±6 kV Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov žiadne Režim odvodu tepla Prirodzený odvod tepla Smer prúdenia vzduchu - PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Výrobná certifikácia

Stiahnuť ▼ Údajový list prepínača Huawei eKitEngine série S110.pdf
