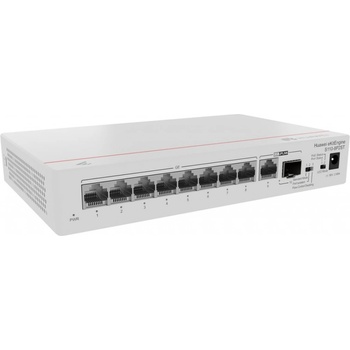

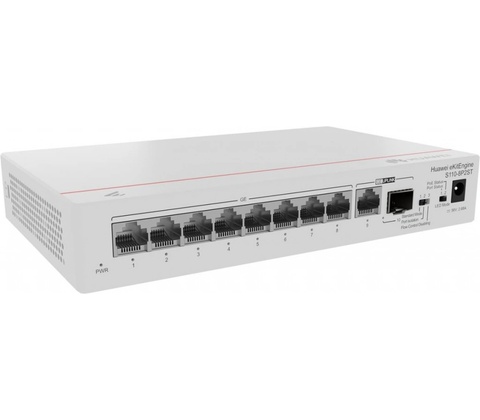

Huawei S110-8P2ST

Predstavujeme kompaktný, ale výkonný Huawei Switch S110-8P2ST , hviezdny kus sieťového zariadenia, ktorý stelesňuje podstatu efektivity a všestrannosti. So svojimi 8 gigabitovými ethernetovými portami s funkciou PoE+ a dodatočným portom GE SFP pre uplink je tento prepínač precízne navrhnutý tak, aby podporoval rôznorodú škálu zariadení a zároveň poskytoval robustnú sieťovú chrbticu pre malé a stredne veľké obchodné prostredia.

Ako odborník na bezproblémové pripojenie Huawei zaisťuje, že S110-8P2ST je viac než len sieťový prepínač; je to brána k vyššej produktivite. Podpora PoE+ eliminuje potrebu ďalších napájacích káblov a ponúka neprehľadné a cenovo výhodné riešenie pre nasadenie prístupových bodov, IP kamier a VoIP telefónov. Okrem toho energeticky efektívny dizajn prepínača s energeticky efektívnym Ethernetom (EEE) umožňuje vašej firme využívať vysokovýkonnú sieť a zároveň dodržiavať ekologické štandardy, čím sa znižujú prevádzkové náklady.

S Huawei S110-8P2ST nie je spoľahlivosť nikdy spochybňovaná. Zariadenie je navrhnuté s radom funkcií zameraných na minimalizáciu prerušení siete. Inteligentné mechanizmy na kontrolu búrky a prevencia slučky zaisťujú, že vaša sieť zostane stabilná a odolná, čo vám umožní sústrediť sa na rast vášho podnikania bez obáv z výpadkov siete. Okrem toho intuitívne rozhranie správy zjednodušuje nastavenie a správu, vďaka čomu je správa siete prístupná pre všetky úrovne znalostí.

Prispôsobivosť modelu S110-8P2ST je jednou z jeho charakteristických vlastností. Zahrnutie portu GE SFP umožňuje flexibilné optické pripojenie a poskytuje škálovateľnosť potrebnú na prispôsobenie sa meniacim sa požiadavkám siete. Táto funkcia zaisťuje, že vaša sieťová infraštruktúra môže rásť v tandeme s vašou firmou a ponúka šírku pásma a rozsah potrebný pre moderné, dátovo náročné aplikácie.

V dnešnom digitálnom prostredí je bezpečnosť prvoradá a S110-8P2ST to rieši pomocou robustných bezpečnostných funkcií navrhnutých na ochranu vašej siete. Od zabránenia neoprávnenému prístupu až po tienenie proti sieťovým hrozbám, S110-8P2ST chráni vaše digitálne aktíva, aby ste mohli podnikať s istotou a pokojom.

Pre tých, ktorí hľadajú prepínač, ktorý dosiahne dokonalú rovnováhu medzi vysokým výkonom a cenovou efektívnosťou, nehľadajte nič iné ako Huawei S110-8P2ST. Srdečne vás pozývame, aby ste preskúmali jemnejšie detaily tohto výnimočného prepínača a ako môže zefektívniť a zabezpečiť vaše obchodné operácie. Spojte sa s nami a zistite viac o transformačnom vplyve, ktorý môže mať Huawei S110-8P2ST na vašu sieťovú infraštruktúru. Prijmite budúcnosť sietí už dnes.

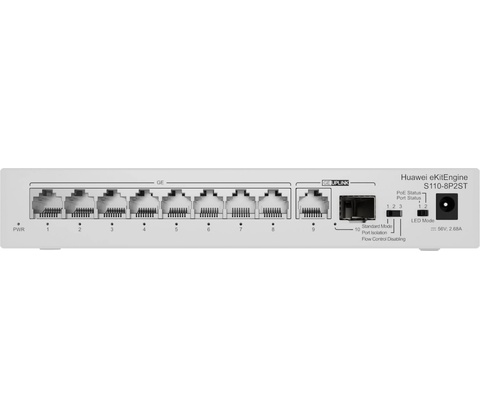

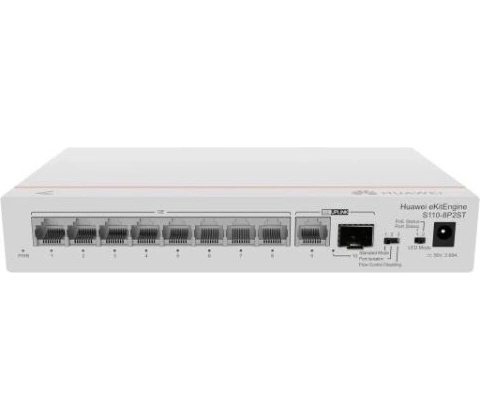

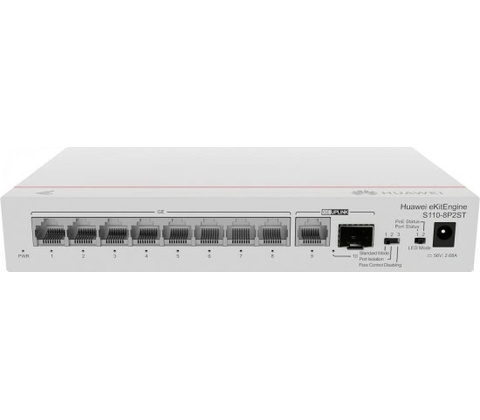

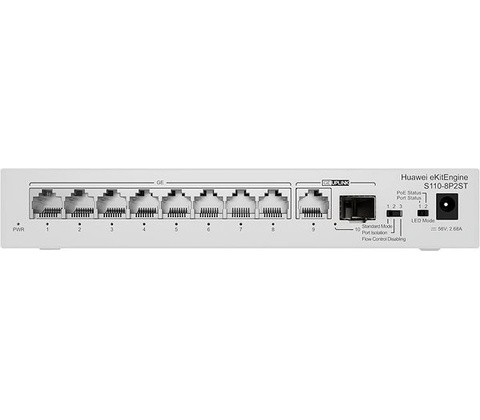

Prehľad Tabuľka 4-9 Základné informácie o S110-8P2ST Položka Podrobnosti Popis S110-8P2ST (8*10/100/1000BASE-T porty, PoE+, 1*GE SFP port, 1*10/100/1000BASE-T port, AC napájanie, napájací adaptér) Číslo dielu 98012269 Model S110-8P2ST Komponenty Obrázok 4-5 Vzhľad S110-8P2ST 1

PWR indikátor 2

Indikátor portu 3

Osem elektrických portov GE PoE+ 4

Jeden elektrický port GE a jeden optický port GE

POZNÁMKA: 5

Tlačidlo prepínania režimu portu

POZNÁMKA:

• Štandardný režim: Všetky porty sú v rovnakej VLAN a funkcia riadenia toku je povolená.
• Izolácia portov: Všetky downlink porty sú od seba izolované a nemôžu spolu komunikovať. Downlink porty môžu komunikovať iba s uplink portami. Uplink porty nie sú izolované ani agregované.
• Vypnutie riadenia toku: Všetky porty sú v rovnakej sieti VLAN a riadenie toku je vypnuté.

6

Tlačidlo prepínača stavu indikátora portu

POZNÁMKA:

• Stav portu: Indikátor portu indikuje stav prenosu dát portu.
• Stav PoE: Indikátor portu indikuje stav PoE portu.

7

Zásuvka napájacieho adaptéra

POZNÁMKA:

Použite napájací adaptér (56 V 2,68 A) dodaný so zariadením. - -

Porty Tabuľka 4-10 Porty na S110-8P2ST Port Typ konektora Popis Dostupné komponenty elektrický port GE PoE+ RJ45

Elektrický port GE PoE+ odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s.

Port podporuje funkciu PoE. ethernetový kábel

GE elektrický port RJ45 Elektrický port GE odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s. ethernetový kábel

GE optický port SFP Optický port GE dokáže odosielať a prijímať dáta rýchlosťou 100/1000 Mbit/s.

• Optické moduly FE SFP/eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 15 km)
• Optické moduly GE eSFP (podporované sú iba optické moduly s prenosovou vzdialenosťou menšou alebo rovnou 10 km)

Indikátory a tlačidlá Tabuľka 4-11 Popis indikátorov na zariadení

Indikátor

Farba

Postavenie

Popis

PWR indikátor -

Vypnuté

Zariadenie je vypnuté. zelená

Pripravený

Napájanie je normálne.

Indikátor portu (stav portu) -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie.

POZNÁMKA:

Počas spúšťania zariadenia svietia všetky indikátory portov na približne 2 sekundy nazeleno a potom zhasnú, čo znamená, že inicializácia služby je dokončená. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Indikátor portu (stav PoE) -

Vypnuté

Port nedodáva napájanie PoE. zelená

Pripravený

Port dodáva energiu do pripojeného PD. zelená

Blikanie

PoE napájanie zariadenia je nedostatočné a port nemôže poskytnúť napájanie PD.

Systém napájania

Zariadenie používa napájací adaptér dodaný so zariadením na napájanie zariadenia a pripojeného PD. Napájací adaptér môže poskytnúť 124 W PoE napájanie, čo zaisťuje plné PoE napájanie na 8 portoch v súlade s 802.3af alebo na 4 portoch v súlade s 802.3at.

Systém odvádzania tepla

Zariadenie nemá žiadne ventilátory a využíva prirodzený odvod tepla.

Technické špecifikácie Tabuľka 4-12 Technické špecifikácie S110-8P2ST Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 35 mm x 210,0 mm x 130,0 mm (1,38 palca x 8,27 palca x 5,12 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 36,5 mm x 210,0 mm x 131,7 mm (1,44 palca x 8,27 palca x 5,19 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 150,0 mm x 270,0 mm x 200,0 mm (5,91 palca x 10,63 palca x 7,87 palca) Výška podvozku [U] 0,8 U Hmotnosť bez obalu [kg(lb)] 1,11 kg (2,45 lb) Hmotnosť s balením [kg(lb)] 1,46 kg (3,22 lb) Typická spotreba energie [W] 11 W Typický rozptyl tepla [BTU/hod] 37,53 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 11 W
• Plné zaťaženie PoE: 155 W (PoE: 124 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 37,53
• Plné zaťaženie PoE: 528,88

Statická spotreba energie [W] 3 W MTBF [roky] 78,77 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] Bez hluku (bez ventilátorov), < 30 Hluk pri normálnej teplote (akustický tlak) [dB(A)] Bez hluku (bez ventilátorov), < 20 Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 0 Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] 0 °C až 40 °C (32 °F až 104 °F) v nadmorskej výške 0-1800 m (0-5906 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)] Keď je nadmorská výška 1800-5000 m (5906-16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp). Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Nabíjačka Menovité vstupné napätie [V]

• Vstup napájacieho adaptéra: 170–240 V AC; 50/60 Hz
• Výstup napájacieho adaptéra: 56 V DC
• Rozsah vstupného napätia [V] Vstup napájacieho adaptéra: 170–264 V AC; 47-63 Hz Maximálny vstupný prúd [A] 2,68 A Pamäť - Flash pamäť - Konzolový port Nie je podporované Port Eth Management Nie je podporované USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Bežný režim: ±4 kV Prepäťová ochrana zdroja [kV] Diferenčný režim: ±6 kV; bežný režim: ±6 kV Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov žiadne Režim odvodu tepla Prirodzený odvod tepla Smer prúdenia vzduchu - PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Výrobná certifikácia

Stiahnuť ▼ Údajový list prepínača Huawei eKitEngine série S110.pdf
