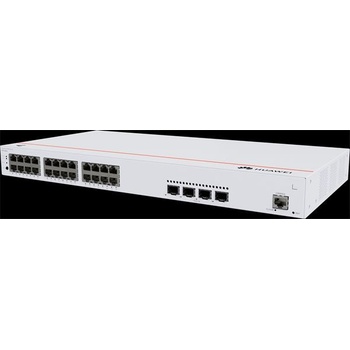

Huawei S220-24P4X

Predstavujeme inovatívny Huawei Switch S220-24P4X , špičkové sieťové riešenie, ktoré stelesňuje efektivitu, spoľahlivosť a pokrokovú technológiu. S220-24P4X je starostlivo navrhnutý tak, aby vyhovoval dynamickým potrebám moderných podnikov a ponúka bezkonkurenčný výkon siete.

Predstavte si chrbticu siete, ktorá je nielen robustná, ale aj inteligentná. Huawei S220-24P4X je toho stelesnením s 24 gigabitovými ethernetovými portami , ktoré podporujú vysokorýchlostný prenos dát a bezproblémovú konektivitu pre množstvo zariadení. Schopnosť prepínača je ďalej umocnená jeho 4 portami 10G SFP+ , ktoré poskytujú vysokorýchlostné uplinkové pripojenia, ktoré zaisťujú, že vaša sieť vždy beží so špičkovou účinnosťou.

Efektivita riadenia sieťovej prevádzky je kľúčová a Huawei S220-24P4X žiari vstavanými funkciami Quality of Service (QoS) a Link Aggregation Control Protocol (LACP) . Tieto funkcie uprednostňujú kritickú sieťovú prevádzku a zlepšujú priepustnosť dát, čím zaisťujú, že základné aplikácie budú fungovať čo najlepšie bez prerušení.

S Huawei S220-24P4X je integrácia pokročilých technológií do vašej existujúcej siete jednoduchá. Tento prepínač je navrhnutý pre jednoduché nastavenie a správu a ponúka užívateľsky prívetivé rozhranie, ktoré zjednodušuje správu siete aj pre tých, ktorí majú minimálne technické znalosti. Jeho inteligentný systém správy vám umožňuje bez námahy konfigurovať a monitorovať výkon siete, čím zaisťuje optimálnu prevádzku.

Spoľahlivosť a výdrž sú charakteristickými znakmi Huawei S220-24P4X, ktorý je vyrobený tak, aby odolal náročnosti nepretržitých obchodných operácií. Jej záväzok k energetickej efektívnosti nie je dobrý len pre životné prostredie, ale je aj nákladovo efektívny a dlhodobo znižuje prevádzkové náklady.

Vyberte si Huawei S220-24P4X pre sieť, ktorá je výkonná a pripravená na budúce rozšírenie. Tento prepínač predstavuje investíciu do rastu a spoľahlivosti vašej siete. Pre firmy, ktoré chcú zlepšiť svoju sieťovú infraštruktúru s minimálnymi problémami a maximálnym ziskom, je Huawei S220-24P4X pripravený prekonať očakávania. Kontaktujte nás, aby sme preskúmali, ako môže tento najmodernejší sieťový prepínač zmeniť vašu prevádzkovú efektivitu a poskytnúť bezproblémovú sieťovú skúsenosť.

Prehľad Tabuľka 4-28 Základné informácie o S220-24P4X Položka Podrobnosti Popis S220-24P4X (24*10/100/1000BASE-T porty (400W PoE+), 4*10GE SFP+ porty, vstavané striedavé napájanie) Číslo dielu 98012376 Model S220-24P4X Prvá podporovaná verzia V600R023C00 Komponenty Obrázok 4-10 Vzhľad S220-24P4X 1

Jedno tlačidlo MODE 2

Dvadsaťštyri 10/100/1000BASE-T PoE+ portov 3

Štyri 10GE SFP+ porty 4

Jeden konzolový port 5

Jedno tlačidlo RST

UPOZORNENIE:

Ak chcete obnoviť výrobné nastavenia a resetovať zariadenie, podržte tlačidlo aspoň 6 sekúnd.

Ak chcete zariadenie resetovať, stlačte tlačidlo .

Resetovanie zariadenia spôsobí prerušenie prevádzky. Pri stlačení tlačidla buďte opatrní. 6

Zemná skrutka

POZNÁMKA: Používa sa s uzemňovacím káblom . 7

Jack pre uzamykací popruh AC napájacieho kábla

POZNÁMKA: Upevňovací popruh napájacieho kábla nie je dodávaný s vypínačom. 8

AC zásuvka

POZNÁMKA:

Používa sa s napájacím káblom striedavého prúdu .

Porty Tabuľka 4-29 Porty na S220-24P4X Port Typ konektora Popis Dostupné komponenty Port 10/100/1000BASE-T RJ45 Elektrický port Ethernet 10/100/1000BASE-T odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s. ethernetový kábel 10GE SFP+ port portu SFP+ Optický port 10GE SFP+ Ethernet podporuje automatické snímanie do 1000 Mbit/s. Posiela a prijíma servisné dáta rýchlosťou 1000 Mbit/s alebo 10 Gbit/s.

• Optické moduly GE eSFP
• Optické moduly GE-CWDM eSFP
• Optické moduly GE-DWDM eSFP
• Medený modul GE SFP
• 10GE SFP+ optické moduly
• Optické moduly 10GE-CWDM SFP+
• Optické moduly 10GE-DWDM SFP+
• 1 m a 3 m SFP+ vysokorýchlostné medené káble
• 10 m SFP+ AOC káble

Konzolový port RJ45 Port konzoly je pripojený ku konzole na konfiguráciu na mieste.

Kábel konzoly

Indikátory a tlačidlá Obrázok 4-11 Indikátory na prepínači

Tabuľka 4-30 Popis indikátorov na prepínači

Nie

Indikátor názov

Farba

Postavenie

Popis 1

PWR

Indikátor napájacieho modulu -

Vypnuté

Vypínač je vypnutý. zelená

Pripravený

Napájanie je normálne. 2

SYS

Indikátor stavu systému -

Vypnuté

Systém nebeží. zelená

Rýchle blikanie

Systém sa spúšťa. zelená

Pripravený

Počas fázy prípravy na spustenie systému svieti indikátor SYS trvalo zeleno, čo trvá maximálne 30 sekúnd. zelená

Pomalé blikanie

Systém beží normálne.

Červená

Pripravený

Systém po registrácii nefunguje normálne alebo sa vygeneroval alarm ventilátora alebo alarm teploty. 3

PoE

PoE indikátor -

Vypnuté

Nie je zvolený režim PoE. zelená

Pripravený

Je vybraný režim PoE a indikátory servisných portov zobrazujú stav PoE každého portu. 4

MODE

Tlačidlo prepínania režimu - -

• Keď toto tlačidlo stlačíte raz, indikátory servisného portu sa zmenia na režim PoE a zobrazia stav PoE každého servisného portu.
• Keď toto tlačidlo stlačíte druhýkrát, indikátory servisných portov sa obnovia do predvoleného režimu a zobrazia stav pripojenia a aktivitu prepojenia každého servisného portu.

Ak nestlačíte tlačidlo MODE do 45 sekúnd, indikátory servisného portu sa vrátia do predvoleného režimu. V tomto prípade je indikátor PoE vypnutý. 5 -

Indikátor servisného portu (jeden indikátor pre každý port)

Šípky ukazujú pozície portov. Šípka nadol označuje port v spodnej časti a šípka nahor označuje port v hornej časti.

Významy indikátorov servisných portov sa líšia v rôznych režimoch. Podrobnosti nájdete v tabuľke 4-31 .

POZNÁMKA:

Ak dôjde k výpadku napájania na doske PCB zariadenia, indikátory posledných štyroch optických portov GE alebo 10GE na prednom paneli zariadenia cyklicky blikajú na zeleno v intervale 1 sekundy, pričom každý indikátor sa rozsvieti na 0,25 sekundy. 6

OBLAK

Indikátor cloudu -

Vypnuté

Zariadenie nie je v stave správy cloudu.

Modrá

Rýchle blikanie

Zariadenie sa pripája ku cloudu.

Modrá

Pomalé blikanie

Zariadenie je v stave správy cloudu.

Tabuľka 4-31 Popis indikátorov servisného portu v rôznych režimoch (jeden indikátor pre každý port)

Režim zobrazenia

Farba

Postavenie

Popis

Predvolený režim -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Režim PoE -

Vypnuté

Port neposkytuje napájanie napájanému zariadeniu (PD). zelená

Pripravený

Port poskytuje napájanie PD. zelená

Blikanie

Výkon PD pripojeného k portu prekračuje výkonovú kapacitu portu alebo prah výkonu nakonfigurovaný na porte. Prípadne PD nespĺňa normy IEEE.

Systém napájania

Prepínač má vstavaný AC napájací modul a nepodporuje zásuvné napájacie moduly. Zabudovaný napájací modul môže poskytnúť 400 W PoE napájanie, čo zaisťuje plné PoE napájanie na 24 portoch v súlade s 802.3af alebo na 13 portoch v súlade s 802.3at.

Systém odvádzania tepla

Prepínač má zabudované dva ventilátory pre nútené chladenie vzduchom. Vzduch prúdi dovnútra z ľavej strany a predného panela a odvádza z pravej strany.

Pri správnom fungovaní pri normálnej teplote zariadenie spĺňa požiadavky na hluk na úrovni stolových počítačov. Počas spúšťania zariadenia však môže byť rýchlosť ventilátora vysoká a hluk môže byť hlasný.

Tento obrázok zobrazuje iba smer prúdenia vzduchu a nezobrazuje skutočné zariadenie.

Technické špecifikácie Tabuľka 4-32 Technické špecifikácie S220-24P4X Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 43,6 mm x 442,0 mm x 220,0 mm (1,72 palca x 17,4 palca x 8,66 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 43,6 mm x 442,0 mm x 227,0 mm (1,72 palca x 17,4 palca x 8,94 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 90,0 mm x 550,0 mm x 360,0 mm (3,54 palca x 21,65 palca x 14,17 palca) Výška podvozku [U] 1 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 2,92 kg (6,44 lb) Hmotnosť s balením [kg(lb)] 3,79 kg (8,36 lb) Typická spotreba energie [W] 37,12 W Typický rozptyl tepla [BTU/hod] 126,65 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 44,35 W
• Plné zaťaženie PoE: 485,91 W (PoE: 400 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 151,32
• Plné zaťaženie PoE: 1657,92

Statická spotreba energie [W] 27,07 W MTBF [roky] 60,18 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] 49,3 dB(A) Hluk pri normálnej teplote (akustický tlak) [dB(A)] 37,3 dB(A) Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 2 Uplink porty 4 x 10GE SFP+ porty Downlink porty 24 x 10/100/1000BASE-T portov (400 W, PoE+) Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] -5 °C až +50 °C (23 °F až 122 °F) v nadmorskej výške 0-1800 m (0-5905,44 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)]

Keď je nadmorská výška 1800–5000 m (5906–16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp).

Zariadenia sa nemôžu spustiť, keď je teplota nižšia ako 0 °C (32 °F).

Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Vstavaný AC Menovité vstupné napätie [V]

• AC vstup: 100 V AC až 240 V AC, 50/60 Hz
• Vysokonapäťový jednosmerný vstup: 240 V DC

Rozsah vstupného napätia [V]

• AC vstup: 90 V AC až 290 V AC; 45 Hz až 65 Hz
• Vysokonapäťový jednosmerný vstup: 190 V DC až 290 V DC

Maximálny vstupný prúd [A] 6 A Pamäť 2 GB Flash pamäť Fyzický priestor: 1 GB Konzolový port RJ45 Port Eth Management Nie je podporované USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Spoločný režim: ±7 kV Prepäťová ochrana zdroja [kV] Diferenčný režim: ±6 kV; bežný režim: ±6 kV Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov Vstavaný Režim odvodu tepla Vzduchové chladenie pre odvod tepla, inteligentné nastavenie rýchlosti ventilátora Smer prúdenia vzduchu Nasávanie vzduchu zľava a spredu, odvod vzduchu sprava PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Výrobná certifikácia
