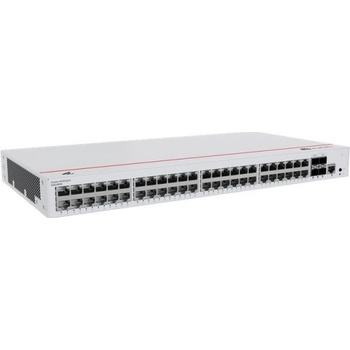

Huawei S220-48P4S

Predstavujeme Huawei Switch S220-48P4S , hviezdne zariadenie v správe siete, ktoré ponúka vynikajúcu rovnováhu medzi vysokovýkonnými funkciami a spoľahlivým pripojením. S modelom S220-48P4S zažije vaša sieť bezproblémovú prevádzku, ktorá je hladká a efektívna a spĺňa náročné potreby moderných podnikov.

Tento prepínač je vybavený 48 portami Gigabit Ethernet (GE) a je výkonným zariadením, ktoré poskytuje vysokú hustotu pripojení. Je to ideálne riešenie pre rastúce podniky, ktoré vyžadujú širokú škálu pripojení pre zariadenia, ako sú pracovné stanice, IP kamery a VoIP telefóny, čím sa zabezpečí, že vaše prevádzky budú prepojené stabilnou sieťovou chrbticou.

S220-48P4S nie je robustný len vo svojej konektivite, ale žiari aj svojimi 4 ďalšími portami SFP+ , ktoré uľahčujú možnosti vysokorýchlostného uplinku. To umožňuje bleskurýchle prenosy dát rýchlosťou až 10 Gbps, čo je ideálne pre firmy, ktoré vyžadujú vysokorýchlostné uplinky na podporu náročných dátových úloh, úložných systémov a online aplikácií.

Tento prepínač Huawei je viac ako len centrum pripojenia – je to inteligentný systém schopný pokročilého riadenia prevádzky . Funkcia Quality of Service (QoS) uprednostňuje sieťovú prevádzku, čím zaisťuje, že kritické podnikové aplikácie majú šírku pásma, ktorú potrebujú na to, aby fungovali bez prerušenia, dokonca aj počas špičky.

S220-48P4S , navrhnutý pre užívateľsky príjemnú správu, zjednodušuje zložité konfigurácie siete, vďaka čomu je správa siete intuitívnym procesom. Je to perfektná kombinácia pre IT manažérov, ktorí hľadajú rovnováhu medzi pokročilými funkciami a jednoduchým používaním.

Prepínač je navyše skonštruovaný pomocou technológií na úsporu energie, aby sa minimalizovala spotreba energie bez kompromisov vo výkone. Tento záväzok k energetickej účinnosti znamená nižšie prevádzkové náklady a menšiu uhlíkovú stopu pre vaše podnikanie, čo dokazuje odhodlanie spoločnosti Huawei k ekologicky zodpovedným inováciám.

Huawei S220-48P4S predstavuje strategickú investíciu pre podniky pripravené na rast. Vďaka svojmu špičkovému výkonu, rozsiahlym možnostiam pripojenia a inteligentnej správe siete bude tento prepínač slúžiť ako spoľahlivé jadro vašej sieťovej infraštruktúry. Ak chcete získať ďalšie informácie o tom, ako môže S220-48P4S podporovať sieťové potreby vašej organizácie, kontaktujte nás. Vstúpte do sveta, kde sa konektivita snúbi s inováciami, a nechajte Huawei S220-48P4S posunúť vašu sieť vpred.

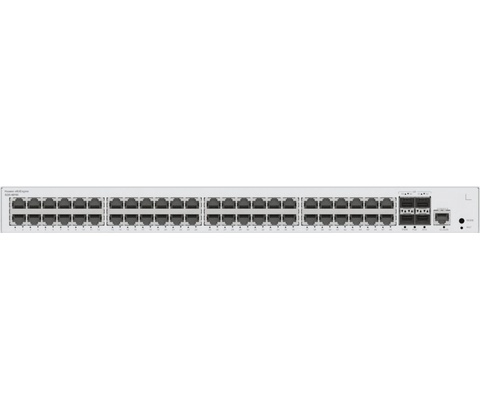

Prehľad Tabuľka 4-39 Základné informácie o S220-48P4S Položka Podrobnosti Popis S220-48P4S (48*10/100/1000BASE-T porty (380W PoE+), 4*GE SFP porty, vstavané striedavé napájanie) Číslo dielu 98012379 Model S220-48P4S Prvá podporovaná verzia V600R023C00 Komponenty Obrázok 4-14 Vzhľad S220-48P4S 1

Štyridsaťosem 10/100/1000BASE-T PoE+ portov 2

Štyri porty 1000BASE-X 3

Jeden konzolový port 4

Jedno tlačidlo MODE 5

Jedno tlačidlo RST

UPOZORNENIE:

Ak chcete obnoviť výrobné nastavenia a resetovať zariadenie, podržte tlačidlo aspoň 6 sekúnd.

Ak chcete zariadenie resetovať, stlačte tlačidlo .

Resetovanie zariadenia spôsobí prerušenie prevádzky. Pri stlačení tlačidla buďte opatrní. 6

Zemná skrutka

POZNÁMKA: Používa sa s uzemňovacím káblom . 7

Jack pre uzamykací popruh AC napájacieho kábla

POZNÁMKA: Upevňovací popruh napájacieho kábla nie je dodávaný s vypínačom. 8

AC zásuvka

POZNÁMKA:

Používa sa s napájacím káblom striedavého prúdu .

Porty Tabuľka 4-40 Porty na S220-48P4S Port Typ konektora Popis Dostupné komponenty Port 10/100/1000BASE-T RJ45 Elektrický port 10/100/1000BASE-T Ethernet odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s. ethernetový kábel

Port 1000BASE-X SFP Port 1000BASE-X dokáže odosielať a prijímať dáta rýchlosťou 1000 Mbit/s.

• Optické moduly GE eSFP
• Optické moduly GE-CWDM eSFP
• Optické moduly GE-DWDM eSFP
• Medený modul GE SFP

Konzolový port RJ45 Port konzoly je pripojený ku konzole na konfiguráciu na mieste.

Kábel konzoly

Indikátory a tlačidlá

S220-48P4S má podobné indikátory ako S220-48P4X. Podrobnosti nájdete na S220-48P4X.

Systém napájania

Prepínač má vstavaný AC napájací modul a nepodporuje zásuvné napájacie moduly. Zabudovaný napájací modul môže poskytnúť 380 W PoE napájanie, čo zaisťuje plné PoE napájanie na 24 portoch v súlade s 802.3af alebo na 12 portoch v súlade s 802.3at.

Systém odvádzania tepla

Prepínač má zabudované dva ventilátory pre nútené chladenie vzduchom. Vzduch prúdi z ľavej strany a výfuk z pravej strany.

Pri správnom fungovaní pri normálnej teplote zariadenie spĺňa požiadavky na hluk na úrovni stolových počítačov. Počas spúšťania zariadenia však môže byť rýchlosť ventilátora vysoká a hluk môže byť hlasný.

Tento obrázok zobrazuje iba smer prúdenia vzduchu a nezobrazuje skutočné zariadenie.

Technické špecifikácie Tabuľka 4-41 Technické špecifikácie S220-48P4S Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 43,6 mm x 442,0 mm x 220,0 mm (1,72 palca x 17,4 palca x 8,66 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 43,6 mm x 442,0 mm x 227,0 mm (1,72 palca x 17,4 palca x 8,94 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 90,0 mm x 550,0 mm x 360,0 mm (3,54 palca x 21,65 palca x 14,17 palca) Výška podvozku [U] 1 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 3,24 kg (7,14 lb) Hmotnosť s balením [kg(lb)] 4,29 kg (9,46 lb) Typická spotreba energie [W] 48,64 W Typický rozptyl tepla [BTU/hod] 165,96 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 63,70 W
• Plné zaťaženie PoE: 462,80 W (PoE: 380 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 217,35
• Plné zaťaženie PoE: 1579,12

Statická spotreba energie [W] 34,04 W MTBF [roky] 48,14 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] 49,3 dB(A) Hluk pri normálnej teplote (akustický tlak) [dB(A)] 37,3 dB(A) Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 2 Uplink porty 4 x GE SFP porty Downlink porty 48 x 10/100/1000BASE-T portov (380 W, PoE+) Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] -5 °C až +50 °C (23 °F až 122 °F) v nadmorskej výške 0-1800 m (0-5905,44 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)]

Keď je nadmorská výška 1800–5000 m (5906–16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp).

Zariadenia sa nemôžu spustiť, keď je teplota nižšia ako 0 °C (32 °F).

Prevádzková teplota sa pohybuje od –5 °C (23 °F) do +45 °C (113 °F), keď sa používajú optické moduly s prenosovou vzdialenosťou väčšou alebo rovnou 60 km.

Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Vstavaný AC Menovité vstupné napätie [V]

• AC vstup: 100 V AC až 240 V AC, 50/60 Hz
• Vysokonapäťový jednosmerný vstup: 240 V DC

Rozsah vstupného napätia [V]

• AC vstup: 90 V AC až 290 V AC; 45 Hz až 65 Hz
• Vysokonapäťový jednosmerný vstup: 190 V DC až 290 V DC

Maximálny vstupný prúd [A] 6 A Pamäť 2 GB Flash pamäť Fyzický priestor: 1 GB Konzolový port RJ45 Port Eth Management Nie je podporované USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Spoločný režim: ±7 kV Prepäťová ochrana zdroja [kV] Diferenčný režim: ±6 kV; bežný režim: ±6 kV Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov Vstavaný Režim odvodu tepla Chladenie vzduchom pre odvod tepla, inteligentné nastavenie rýchlosti ventilátora Smer prúdenia vzduchu Nasávanie vzduchu zľava a odvod vzduchu sprava PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Výrobná certifikácia
