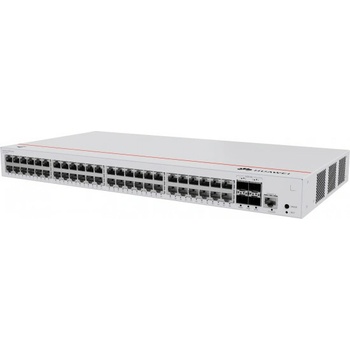

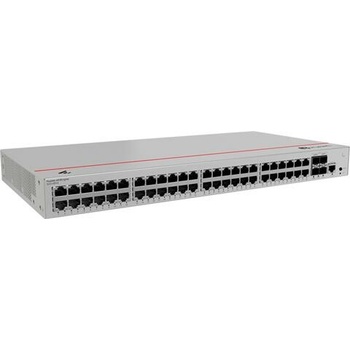

Huawei S220-48P4X

Objavte sieťové finesy s Huawei Switch S220-48P4X , vzorom výkonu a všestrannosti navrhnutým na prenos vašej podnikovej siete do budúcnosti. S220-48P4X stelesňuje bezproblémové spojenie robustnosti a vysokorýchlostného pripojenia, čo zaisťuje, že váš podnik zostane v rýchlom digitálnom prostredí vpredu.

Táto sila je vybavená 48 portami Gigabit Ethernet (GE) , ktoré poskytujú dostatok pripojení pre množstvo zariadení, vďaka čomu je ideálnym prepínačom pre rozľahlé kancelárske nastavenia, dátové centrá alebo vzdelávacie inštitúcie. S takouto rozsiahlou konektivitou zaisťuje S220-48P4X , že každé pripojené zariadenie, od počítačov až po tlačiarne, bude bez problémov fungovať so špičkovou účinnosťou.

Okrem toho zahrnutie 4 portov SFP+ podčiarkuje kapacitu prepínača pre uplinky s ohromujúcou rýchlosťou až 10 Gbps. Táto funkcia je nevyhnutná pre podniky, ktoré spravujú vysokoobjemovú sieťovú prevádzku alebo tie, ktoré vyžadujú rýchly prenos dát do úložných sietí alebo internetových chrbticových sietí.

S220-48P4X nie je len o surovej rýchlosti; je to aj o inteligencii. S pokročilými funkciami kvality služieb (QoS) tento prepínač inteligentne uprednostňuje prevádzku, čím zaisťuje, že kritické aplikácie naďalej bežia hladko, dokonca aj v obdobiach vysokého preťaženia dát. Efektívnosť siete je ďalej vylepšená komplexnou podporou vrstiev 2 a 3 , ktorá poskytuje flexibilitu pre rôzne scenáre nasadenia a uľahčuje pokročilú správu a segmentáciu siete.

Správa Huawei S220-48P4X je navrhnutá tak, aby bola intuitívna a ponúka užívateľsky prívetivé rozhranie, ktoré zjednodušuje zložité konfigurácie. Správcovia siete zistia, že je jednoduché nasadiť, monitorovať a udržiavať sieť, pričom vždy zaistí optimálny výkon.

Huawei S220-48P4X, navrhnutý s ohľadom na budúcnosť, sa môže pochváliť energeticky účinnými technológiami , ktoré výrazne znižujú spotrebu energie. Táto účinnosť v spojení s jeho robustnou konštrukciou zaisťuje, že prepínač je ekologickou a trvalou investíciou.

Výber Huawei S220-48P4X je viac než len upgrade vašej siete – je to záväzok k spoľahlivosti a efektívnosti. Je to rozhodnutie pripraviť vašu infraštruktúru na výzvy zajtrajška a zároveň optimalizovať výkon dneška. Nech je Huawei S220-48P4X základným kameňom vašej siete; kontaktujte nás pre viac podrobností a uvidíte, ako môže váš podnik profitovať z tohto technologického zázraku.

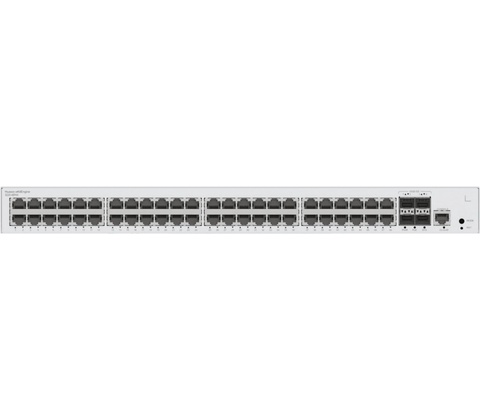

Prehľad Tabuľka 4-42 Základné informácie o S220-48P4X Položka Podrobnosti Popis S220-48P4X (48*10/100/1000BASE-T porty (380W PoE+), 4*10GE SFP+ porty, vstavané striedavé napájanie) Číslo dielu 98012378 Model S220-48P4X Prvá podporovaná verzia V600R023C00 Komponenty Obrázok 4-15 Vzhľad S220-48P4X 1

Štyridsaťosem 10/100/1000BASE-T PoE+ portov 2

Štyri 10GE SFP+ porty 3

Jeden konzolový port 4

Jedno tlačidlo MODE 5

Jedno tlačidlo RST

UPOZORNENIE:

Ak chcete obnoviť výrobné nastavenia a resetovať zariadenie, podržte tlačidlo aspoň 6 sekúnd.

Ak chcete zariadenie resetovať, stlačte tlačidlo .

Resetovanie zariadenia spôsobí prerušenie prevádzky. Pri stlačení tlačidla buďte opatrní. 6

Zemná skrutka

POZNÁMKA: Používa sa s uzemňovacím káblom . 7

Jack pre uzamykací popruh AC napájacieho kábla

POZNÁMKA: Upevňovací popruh napájacieho kábla nie je dodávaný s vypínačom. 8

AC zásuvka

POZNÁMKA:

Používa sa s napájacím káblom striedavého prúdu .

Porty Tabuľka 4-43 Porty na S220-48P4X Port Typ konektora Popis Dostupné komponenty Port 10/100/1000BASE-T RJ45 Elektrický port Ethernet 10/100/1000BASE-T odosiela a prijíma servisné dáta rýchlosťou 10/100/1000 Mbit/s. ethernetový kábel 10GE SFP+ port SFP+ Optický port 10GE SFP+ Ethernet podporuje automatické snímanie do 1000 Mbit/s. Posiela a prijíma servisné dáta rýchlosťou 1000 Mbit/s alebo 10 Gbit/s.

• Optické moduly GE eSFP
• Optické moduly GE-CWDM eSFP
• Optické moduly GE-DWDM eSFP
• Medený modul GE SFP
• 10GE SFP+ optické moduly
• Optické moduly 10GE-CWDM SFP+
• Optické moduly 10GE-DWDM SFP+
• 1 m a 3 m SFP+ vysokorýchlostné medené káble
• 10 m SFP+ AOC káble

Konzolový port RJ45 Port konzoly je pripojený ku konzole na konfiguráciu na mieste.

Kábel konzoly

Indikátory a tlačidlá Obrázok 4-16 Indikátory na prepínači

Tabuľka 4-44 Popis indikátorov na prepínači

Nie

Indikátor názov

Farba

Postavenie

Popis 1

PWR

Indikátor napájacieho modulu -

Vypnuté

Vypínač je vypnutý. zelená

Pripravený

Napájanie je normálne. 2

SYS

Indikátor stavu systému -

Vypnuté

Systém nebeží. zelená

Rýchle blikanie

Systém sa spúšťa. zelená

Pripravený

Počas fázy prípravy na spustenie systému svieti indikátor SYS trvalo zeleno, čo trvá maximálne 30 sekúnd. zelená

Pomalé blikanie

Systém beží normálne.

Červená

Pripravený

Systém po registrácii nefunguje normálne alebo sa vygeneroval alarm ventilátora alebo alarm teploty. 3

PoE

PoE indikátor -

Vypnuté

Nie je zvolený režim PoE. zelená

Pripravený

Je vybraný režim PoE a indikátory servisných portov zobrazujú stav PoE každého portu. 4

MODE

Tlačidlo prepínania režimu - -

• Keď toto tlačidlo stlačíte raz, indikátory servisného portu sa zmenia na režim PoE a zobrazia stav PoE každého servisného portu.
• Keď toto tlačidlo stlačíte druhýkrát, indikátory servisných portov sa obnovia do predvoleného režimu a zobrazia stav pripojenia a aktivitu prepojenia každého servisného portu.

Ak nestlačíte tlačidlo MODE do 45 sekúnd, indikátory servisného portu sa vrátia do predvoleného režimu. V tomto prípade je indikátor PoE vypnutý. 5 -

Indikátor elektrického servisného portu (jeden indikátor pre každý port)

Šípky ukazujú pozície portov. Šípka nadol označuje port v spodnej časti a šípka nahor označuje port v hornej časti.

Významy indikátorov servisných portov sa líšia v rôznych režimoch. Podrobnosti nájdete v tabuľke 4-45 a tabuľke 4-46 .

POZNÁMKA:

Ak dôjde k výpadku napájania na doske PCB zariadenia, indikátory posledných štyroch optických portov GE alebo 10GE na prednom paneli zariadenia cyklicky blikajú na zeleno v intervale 1 sekundy, pričom každý indikátor sa rozsvieti na 0,25 sekundy. 6 -

Indikátor optického servisného portu (dva indikátory pre každý port)

Každý optický port má dva jednofarebné indikátory. Ten naľavo je indikátor ACT (žltý) a ten napravo je indikátor LINK (zelený).

Šípky ukazujú pozície portov. Šípka nadol označuje port v spodnej časti a šípka nahor označuje port v hornej časti. 7

OBLAK

Indikátor cloudu -

Vypnuté

Zariadenie nie je v stave správy cloudu.

Modrá

Rýchle blikanie

Zariadenie sa pripája ku cloudu.

Modrá

Pomalé blikanie

Zariadenie je v stave správy cloudu.

Tabuľka 4-45 Popis indikátorov servisného portu v rôznych režimoch (jeden indikátor pre každý port)

Režim zobrazenia

Farba

Postavenie

Popis

Predvolený režim -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Režim PoE -

Vypnuté

Port neposkytuje napájanie napájanému zariadeniu (PD). zelená

Pripravený

Port poskytuje napájanie PD. zelená

Blikanie

Výkon PD pripojeného k portu prekračuje výkonovú kapacitu portu alebo prah výkonu nakonfigurovaný na porte. Prípadne PD nespĺňa normy IEEE.

Tabuľka 4-46 Popis indikátorov servisných portov v rôznych režimoch (dva indikátory pre každý port)

Režim zobrazenia

Farba

Postavenie

Popis

Predvolený režim (indikátor LINK) -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie.

Predvolený režim (indikátor ACT) -

Vypnuté

Port nie je pripojený alebo bol vypnutý, prípadne sa neprenášajú ani neprijímajú žiadne údaje. žltá

Blikanie

Port odosiela alebo prijíma dáta.

Systém napájania

Prepínač má vstavaný AC napájací modul a nepodporuje zásuvné napájacie moduly. Zabudovaný napájací modul môže poskytnúť 380 W PoE napájanie, čo zaisťuje plné PoE napájanie na 24 portoch v súlade s 802.3af alebo na 12 portoch v súlade s 802.3at.

Systém odvádzania tepla

Prepínač má zabudované dva ventilátory pre nútené chladenie vzduchom. Vzduch prúdi z ľavej strany a výfuk z pravej strany.

Pri správnom fungovaní pri normálnej teplote zariadenie spĺňa požiadavky na hluk na úrovni stolových počítačov. Počas spúšťania zariadenia však môže byť rýchlosť ventilátora vysoká a hluk môže byť hlasný.

Tento obrázok zobrazuje iba smer prúdenia vzduchu a nezobrazuje skutočné zariadenie.

Technické špecifikácie Tabuľka 4-47 Technické špecifikácie S220-48P4X Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 43,6 mm x 442,0 mm x 220,0 mm (1,72 palca x 17,4 palca x 8,66 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 43,6 mm x 442,0 mm x 227,0 mm (1,72 palca x 17,4 palca x 8,94 palca)

Rozmery s balením (V x Š x H) [mm(in.)] 90,0 mm x 550,0 mm x 360,0 mm (3,54 palca x 21,65 palca x 14,17 palca) Výška podvozku [U] 1 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 3,24 kg (7,14 lb) Hmotnosť s balením [kg(lb)] 4,29 kg (9,46 lb) Typická spotreba energie [W] 49,44 W Typický rozptyl tepla [BTU/hod] 168,69 BTU/hod Maximálna spotreba energie [W]

• Bez PoE: 64,7 W
• Plné zaťaženie PoE: 462,80 W (PoE: 380 W)

Maximálny odvod tepla [BTU/hod]

• Bez PoE: 220,76
• Plné zaťaženie PoE: 1579,12

Statická spotreba energie [W] 34,04 W MTBF [roky] 48,14 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] 49,3 dB(A) Hluk pri normálnej teplote (akustický tlak) [dB(A)] 37,3 dB(A) Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 2 Uplink porty 4 x 10GE SFP+ porty Downlink porty 48 x 10/100/1000BASE-T portov (380 W, PoE+) Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] -5 °C až +50 °C (23 °F až 122 °F) v nadmorskej výške 0-1800 m (0-5905,44 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)]

Keď je nadmorská výška 1800–5000 m (5906–16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp).

Zariadenia sa nemôžu spustiť, keď je teplota nižšia ako 0 °C (32 °F).

Prevádzková teplota sa pohybuje od –5 °C (23 °F) do +45 °C (113 °F), keď sa používajú optické moduly s prenosovou vzdialenosťou väčšou alebo rovnou 60 km.

Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Vstavaný AC Menovité vstupné napätie [V]

• AC vstup: 100 V AC až 240 V AC, 50/60 Hz
• Vysokonapäťový jednosmerný vstup: 240 V DC

Rozsah vstupného napätia [V]

• AC vstup: 90 V AC až 290 V AC; 45 Hz až 65 Hz
• Vysokonapäťový jednosmerný vstup: 190 V DC až 290 V DC

Maximálny vstupný prúd [A] 6 A Pamäť 2 GB Flash pamäť Fyzický priestor: 1 GB Konzolový port RJ45 Port Eth Management Nie je podporované USB Nie je podporované RTC
