Huawei S380-S8P2T

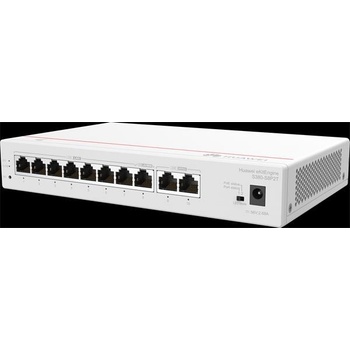

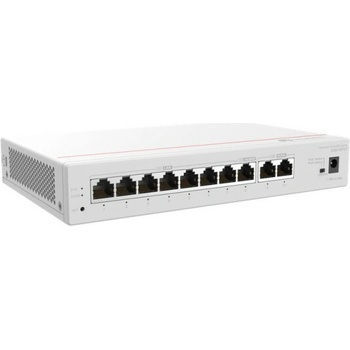

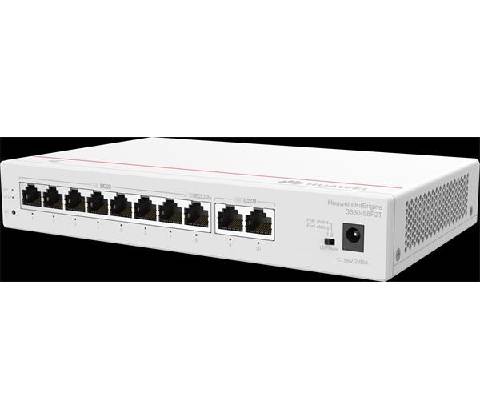

Prehľad Tabuľka 1 Základné informácie o S380-S8P2T Položka Podrobnosti Popis S380-S8P2T, 2*GE WAN, 8*GE LAN (PoE+, 124W) Číslo dielu 98012180 Model S380-S8P2T Prvá podporovaná verzia V600R022C10 Komponenty Obrázok 1 Vzhľad S380-S8P2T 1

Jedno tlačidlo RST

UPOZORNENIE:

Ak chcete obnoviť výrobné nastavenia a resetovať zariadenie, podržte tlačidlo aspoň 6 sekúnd.

Ak chcete zariadenie resetovať, stlačte tlačidlo .

Resetovanie zariadenia spôsobí prerušenie prevádzky. Pri stlačení tlačidla buďte opatrní. 2 indikátor CLOUD 3

Indikátor SYS 4

Sedem elektrických portov GE PoE+ LAN 5

Jeden elektrický port GE PoE+ LAN/WAN 6

Dva elektrické porty GE WAN 7

Indikátor portu 8

Tlačidlo prepínača stavu indikátora portu

POZNÁMKA:

• Stav portu: Indikátor portu indikuje stav prenosu dát portu.
• Stav PoE: Indikátor portu indikuje stav PoE portu.

9

Zásuvka napájacieho adaptéra

POZNÁMKA:

Použite napájací adaptér (56 V 2,68 A) dodaný so zariadením. 10

Zemná skrutka

Porty Tabuľka 2 Porty na S380-S8P2T Port Typ konektora Popis Dostupné komponenty GE PoE+ LAN elektrický port RJ45

Elektrický port GE PoE+ LAN odosiela a prijíma servisné dáta LAN rýchlosťou 10/100/1000 Mbit/s.

Port podporuje funkciu PoE. ethernetový kábel elektrický port GE WAN RJ45 Elektrický port GE WAN odosiela a prijíma servisné dáta WAN rýchlosťou 10/100/1000 Mbit/s. ethernetový kábel

GE PoE+ LAN/WAN elektrický port RJ45

Elektrický port GE PoE+ LAN/WAN odosiela a prijíma servisné dáta LAN alebo WAN rýchlosťou 10/100/1000 Mbit/s.

Port podporuje funkciu PoE. ethernetový kábel

Indikátory a tlačidlá Tabuľka 3 Popis indikátorov na zariadení

Indikátor názov

Farba

Postavenie

Popis

SYS

Indikátor stavu systému -

Vypnuté

Systém nebeží alebo je v stave resetovania. zelená

Rýchle blikanie

Systém je v stave načítania pri zapnutí alebo reštarte. zelená

Pomalé blikanie

Systém beží normálne. zelená

Pripravený

Počas fázy prípravy na spustenie systému svieti indikátor SYS trvalo nazeleno, čo trvá maximálne 15 sekúnd.

Červená

Pripravený

Zariadenie sa nedá spustiť alebo je chybné napájanie.

Cloud

Indikátor cloudu -

Vypnuté

Zariadenie nie je v stave správy cloudu.

Modrá

Rýchle blikanie

Zariadenie sa pripája ku cloudu.

Modrá

Pomalé blikanie

Zariadenie je v stave správy cloudu.

Modrá

Pripravený

Sieť je pripojená a port WAN získa IP adresu.

POZNÁMKA:

Táto funkcia je dostupná vo verziách V600R023C00 a novších. -

Indikátor portu (stav portu) -

Vypnuté

Port nie je pripojený alebo bol vypnutý. zelená

Pripravený

Na porte bolo vytvorené spojenie.

POZNÁMKA:

Počas spúšťania zariadenia svietia všetky indikátory portu na približne 2 sekundy nazeleno a potom zhasnú, čo znamená, že inicializácia služby je dokončená. zelená

Blikanie

Port odosiela alebo prijíma dáta.

Indikátor portu (stav PoE) -

Vypnuté

Port nedodáva napájanie PoE. zelená

Pripravený

Port dodáva energiu do pripojeného PD. zelená

Blikanie

PoE napájanie zariadenia je nedostatočné a port nemôže poskytnúť napájanie PD.

Systém napájania

Zariadenie používa napájací adaptér dodaný so zariadením na napájanie zariadenia a pripojeného PD. Napájací adaptér môže poskytnúť 124 W PoE napájanie, čo zaisťuje plné PoE napájanie na 8 portoch v súlade s 802.3af alebo na 4 portoch v súlade s 802.3at.

Systém odvádzania tepla

Zariadenie nemá žiadne ventilátory a využíva prirodzený odvod tepla.

Technické špecifikácie Tabuľka 4 Technické špecifikácie S380-S8P2T Položka Špecifikácia Rozmery bez obalu (V x Š x H) [mm(in.)]

• Základné rozmery (bez častí vyčnievajúcich z tela): 35,0 mm x 210,0 mm x 130,0 mm (1,38 palca x 8,27 palca x 5,12 palca)
• Maximálne rozmery (hĺbka je vzdialenosť od portov na prednom paneli k častiam vyčnievajúcim zo zadného panela): 35,0 mm x 210,0 mm x 136,3 mm (1,38 palca x 8,27 palca x 5,37 palca)
• Rozmery s balením (V x Š x H) [mm(in.)] 150,0 mm x 275,0 mm x 200,0 mm (5,91 palca x 10,83 palca x 7,87 palca) Výška podvozku [U] 0,8 U Materiál podvozku Kovové Hmotnosť bez obalu [kg(lb)] 1,5 kg (3,31 lb) Hmotnosť s balením [kg(lb)] 1,8 kg (3,97 lb) Typická spotreba energie [W] 12,4 W Typický rozptyl tepla [BTU/hod] 42,3 BTU/hod Maximálna spotreba energie [W] 145,8 W (PoE: 124 W) Maximálny odvod tepla [BTU/hod] 497,5 BTU/hod Statická spotreba energie [W] 7,53 W MTBF [roky] 65,36 rokov MTTR [hodiny] 2 hodiny Dostupnosť > 0,99999 Hluk pri normálnej teplote (akustický výkon) [dB(A)] Bez hluku (bez ventilátorov), < 30 Hluk pri normálnej teplote (akustický tlak) [dB(A)] Bez hluku (bez ventilátorov), < 20 Počet slotov na karty 0 Počet napájacích slotov 0 Počet modulov ventilátorov 0 Uplink porty 2 x GE WAN Downlink porty 8 x GE LAN (124 W PoE+) Redundantné napájanie Nie je podporované Dlhodobá prevádzková teplota [°C(°F)] 0 °C až 40 °C (32 °F až 104 °F) v nadmorskej výške 0-1800 m (0-5906 ft.) Obmedzenie rýchlosti zmeny prevádzkovej teploty [°C(°F)] Keď je nadmorská výška 1800-5000 m (5906-16404 ft.), najvyššia prevádzková teplota sa zníži o 1 °C (1,8 °F) vždy, keď sa nadmorská výška zvýši o 220 m (722 stôp). Skladovacia teplota [°C(°F)] –40 °C až +70 °C (-40 °F až +158 °F) Dlhodobá prevádzková relatívna vlhkosť [RH] 5% RH až 95% RH (bez kondenzácie) Dlhodobá prevádzková výška [m(ft.)] 0 – 5 000 m (0 – 16 404 stôp) Úložná výška [m(ft.)] 0-5000 m (0-16404 ft.) Režim napájania Nabíjačka Menovité vstupné napätie [V]
• Vstup napájacieho adaptéra: 100–240 V AC; 50/60 Hz
• Výstup napájacieho adaptéra: 56 V DC
• Rozsah vstupného napätia [V] Vstup napájacieho adaptéra: 90–290 V AC; 47-63 Hz Maximálny vstupný prúd [A] 2,68 A Pamäť DDR4: 512 MB Flash pamäť NAND Flash: 512 MB Skladovanie - Konzolový port Nie je podporované Port Eth Management LAN port USB Nie je podporované RTC Nie je podporované RPS vstup Nie je podporované Prepäťová ochrana servisného portu [kV] Spoločný režim: ±4 kV Prepäťová ochrana zdroja [kV] Napájací adaptér: ±6 kV v diferenciálnom režime a ±6 kV v bežnom režime Úroveň ochrany proti vniknutiu (prachotesné/vodotesné) IP20 Typy ventilátorov žiadne Režim odvodu tepla Prirodzený odvod tepla Smer prúdenia vzduchu - PoE Podporované Certifikácia

EMC certifikácia

Bezpečnostná certifikácia

Certifikácia výroby
