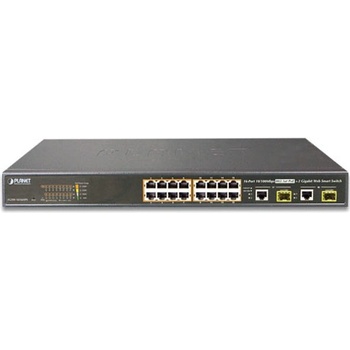

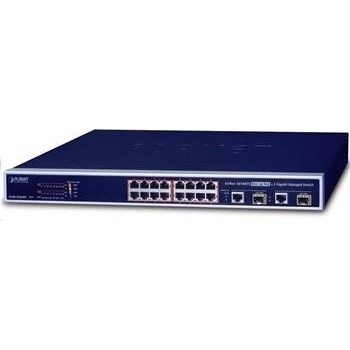

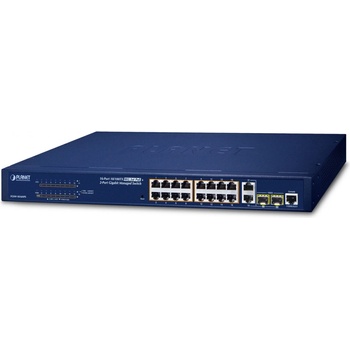

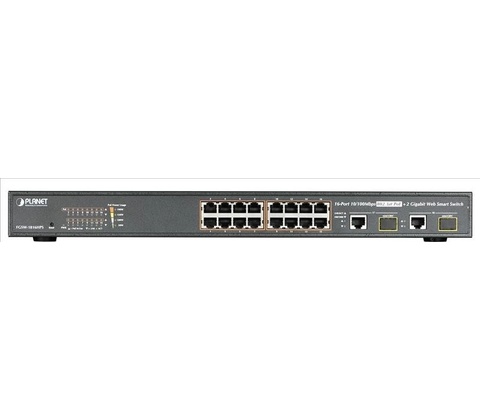

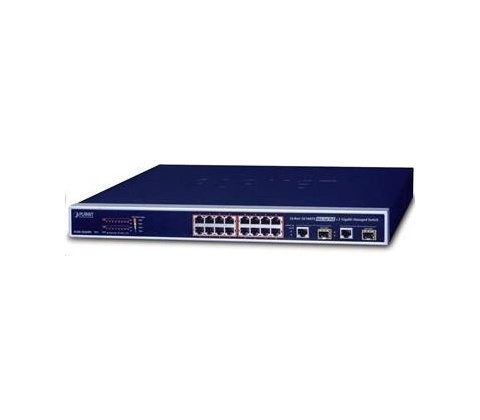

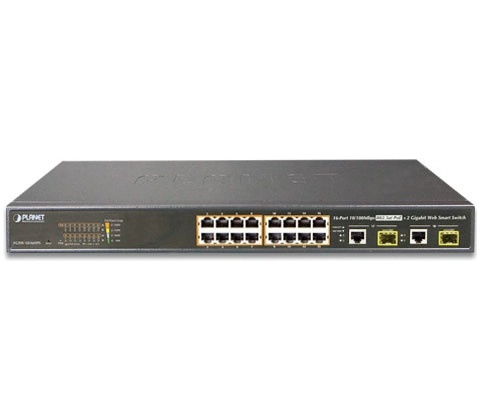

PLANET FGSW-1816HPS

PLANET FGSW-1816HPS-V2 16 portov 10 / 100Base-TX Ethernet portov s integrovanými IEEE 802.3af / at PoE injektory ovládateľnými z Web UI, výkon napájanie do 220 W . 2x porty 1000base- T zdieľané s 2x SFP (MiniGBIC) . Webový / SNMP management, VLAN, zlučovanie a zrkadlenie portov, QoS 802.1p, STP / RSTP / MSTP, IGMPv1 / v2 / v3, TCP / UDP / DSCP / IP, filter + MAC binding. Extend mód pre spojenie rýchlosťou 10Mb / s do vzdialenosti až 150-200 m na UTP podľa použitého vedenia vrátane napájania PoE.

L2-switch predstavuje efektívne riešenie pre aplikácie s použitím technológie PoE. Zariadenie je plne zlučiteľné so štandardom IEEE 802.3at, k dispozícii je 16 10 / 100Mb / s Fast ethernet portov s 16 integrovanými PoE injektory, ďalej potom 2 gigabitové porty 1000Base-T (10/100/1000 Mb / s) zdieľané s 1000Base- X s rozhraním SFP (Small Factor Pluggable) pre možnosť inštalácie SFP MiniGBIC modulov. Všetky porty sú vybavené auto-detekčné funkcií MDI / MDI-X a Auto-Negotiation. Switch obsahuje internú 7,2 Gb / s zbernicu, správa zariadení sa vykonáva cez web management. Ďalšie sieťové funkcie sú napr. SNMP Alert Trap, port-based / IEEE 802.1q VLAN, port mirroring, port trunk, QoS, bandwidth control, broadcast storm control, MAC address / TCP & UDP filter and IGMP Snooping v1 / v2 / v3.

Prepínače z radu SmartEthernet Switch sú určené pre vytváranie počítačových sietí s Gigabitovú chrbticou a gigabitovým pripojením na servery a kľúčové výpočtové systémy. Vnútorná výpočtový systém má plnú priepustnosť a dovoľuje prenášať pakety bez dodatočného oneskorenia. Webový management umožňuje nastavenie režimu práce portov, združenia portov (trunking), vytváranie VLAN sietí a monitoring (mirroring) portu. Je možné nastaviť až 18 VLAN skupín (4096 id).

PoE porty možno ovládať z Web UI, rozhranie zahŕňa monitorovacie funkciu pripojených napájaných zariadení, integrovaný časovač umožňuje napájanie zapínať podľa denného plánu.

ZÁKLADNÁ ŠPECIFIKÁCIA

• Fyzické vlastnosti: < / strong>
• Porty: 16 x RJ-45 10 / 100Base-TX, 2 x RJ-45 10/100 / 1000Base-T , 2 x SFP 1000Base-X Pamäť: 16k MAC adries, buffer 4 Mb Priepustnosť: zbernice 7,2 Gbps, prevádzkovo 5,35 Mpps (64B) Prevedenie: rackmount 1U Napájanie: interný zdroj AC 100-240V / 50-60Hz, celkový príkon do 250W Ochrana: ESD do 2kV DC Prevádzková teplota: 0 ° C - 50 ° C Rozmery: 440 x 200 x 44,5 mm Hmotnosť: 2800 g

Funkcie administrácie:

Správa: Web, SNMP, telnet Prioritizácia prevádzky QoS: umožňuje priradiť prioritu na každý port Podpora VLAN:

• IEEE 802.1Q
• až 18 VLAN skupín, 4094 VLAN id
• Voice VLAN
• GVRP Spanning Tree Protocol:
• protokol STP, protokol IEEE 802.1D Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
• STP BPDU filtrovanie, BPDU Guard Port mirroring: RX, TX, RX + TX, many-to-one Agregácia liniek: 1 skupina po 2 portoch Multicast IGMP: IGMP v1 / v2 / v3, podpora IPv6 MLD snooping v1 / v2 Autentizácia pripojených zariadení: TCP / UDP / DSCP / IP filtrácia, MAC / IP binding, podpora ARP DHCP Snooping: áno (blokácia Čižići h DHCP serverov) LLDP: áno (automatická detekcia typu pripojených zariadení) Diagnostika kabeláže: nie

PoE funkcie:

Celkový napájací výkon: 220 W, IEEE 802.3af , IEEE 802.3at Počet injektorov: 16 x až 36 W Typ napájania: End-span < br /> Pokročilé funkcie:

• dosah Extended módu závislý na použitom vedenia a koncových zariadení, maximálne 200m, prakticky 150m
• interný scheduler pre časové ovládanie napájanie PoE
• PD alive check
• PoE port sekvencie

< br />   < / p>
