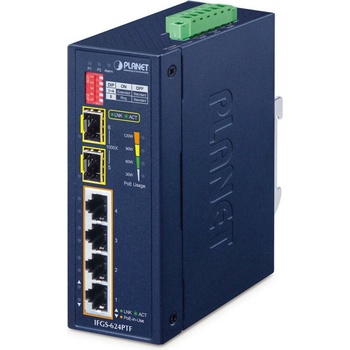

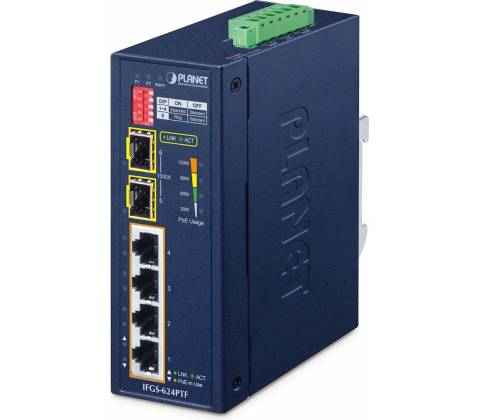

Planet IFGS-624PTF

PLANET IFGS-624PTF; Nespravovaný priemyselný L2 PoE switch so 4× 10/100 Base-TX RJ-45 a 2× 1000Base-X SFP . Porty 1–4 podporujú PoE+ napájanie (802.3at), s celkovým výkonom až 120 W ....

PLANET IFGS-624PTF

Nespravovaný priemyselný L2 PoE switch so 4× 10/100 Base-TX RJ-45 a 2× 1000Base-X SFP . Porty 1–4 podporujú PoE+ napájanie (802.3at), s celkovým výkonom až 120 W .

Alarmový výstup pri výpadku, ESD ochrana do 6 kV, krytie IP40, kovová skriňa, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, DIP switch, redundantné napájanie DC 12–54 V .

PROFINET Traffic s vyššou prioritou prenosu (Higher Delivery Priority)

Switch ponúka novú funkciu, ktorá vylepšuje podporu pre rozpoznávanie prevádzky PROFINET (kruhová topológia) a zaisťuje mu vyššiu prioritu doručenia. Akonáhle switch zachytí dátovú komunikáciu protokolu PROFINET, prednostne ju prepošle a až potom spracuje ostatnú ethernetovú prevádzku. Vďaka tejto vylepšenej funkcii sa IFGS-624PTF stáva ideálnym priemyselným neriadeným switchom pre rýchlejšiu komunikáciu PROFINET (Ring topology).

Switche pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Switche rady IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). -

• Rýchla obnova spojenia v kruhovej topológii - iba 1ms v sieti s 8 zariadeniami
• Podpora protokolu PROFINET s prioritizáciou prevádzky pomocou QoS pre priemyselné prostredie
• Režim Extended PoE umožňujúci napájanie na vzdialenosť až 250 metrov pri 10 Mbps
• LED indikátory pre monitorovanie aktuálneho stavu využitia PoE výkonu (30W, 60W, 90W, 120W)
• Automatické prepínanie medzi zdrojmi napájania pre maximálnu spoľahlivosť (redundantné napájanie)
• Technológia DC-DC konverzie pre prevod vstupného napätia 12–54 V na 54 V PoE výstup
• 3 možnosti montáže: DIN lišta, nástenná a bočná nástenná pre úsporu miesta
• Podporuje prepojenie optickým káblom až na 120 kilometrov pomocou vhodných SFP modulov
• Vysoká odolnosť proti pádom, vibráciám a rázom (IEC-60068-2-32/27/6)
• Automatická detekcia a konfigurácia pre Plug and Play nasadenie v priemyselných sieťach
• Certifikované podľa štandardov FCC Part 15 Class A a CE pre priemyselné prostredie
• Ideálne pre kamerové systémy, bezdrôtové prístupové body a VoIP zariadenia v náročných podmienkach
• Prevádzka v extrémnych teplotách od -40 do +75 °C s ochranou IP40 v kovovej skrini
• Jumbo Frame podpora až 16 kB pre efektívny prenos veľkých dátových paketov
• ESD a prepäťová ochrana do 6 kV pre spoľahlivú prevádzku v priemyselnom prostredí

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 4× 10/100Base-TX RJ-45, 2× 1000Base-X SFP
• Pamäť: 4k MAC adries
• Priepustnosť: zbernica 4,8 Gbps, prevádzkovo 3,57 Mpps (64B)
• Podpora prenosu: JumboFrame 16 kB
• Prevedenie: DIN lišta, na stenu
• Napájanie: redundantný, DC 12–54 V, príkon do 7 W bez PoE, max. 140 W s PoE (zdroj nie je súčasťtí)
• Ochrana: ESD do 6 kV kontaktne, do 6 kV vzduchom, prepäťová ochrana do 6 kV DC
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
• Rozmery: 135 × 86,1 × 50 mm
• Hmotnosť: 613 g

PoE funkcie:

• Celkový napájací výkon: max. 120 W
• Počet injektorov: 4× až 36 W
• Typ napájania: End-span, 802.3at

Pokročilé funkcie: ochrana (obvodu) proti rušeniu medzi portami automatická detekcia napájaného zariadenia

PoE s dosahom až 250 m

Extended 10 Mb

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27)
