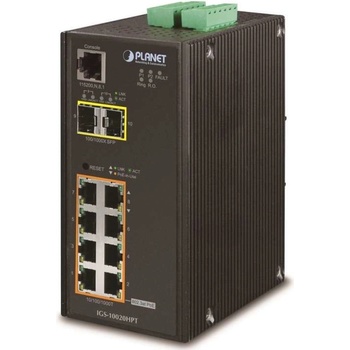

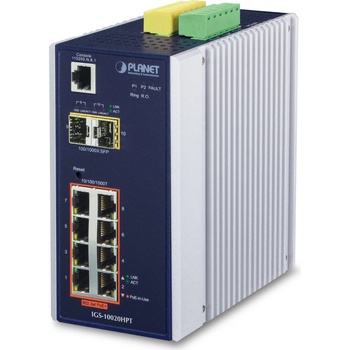

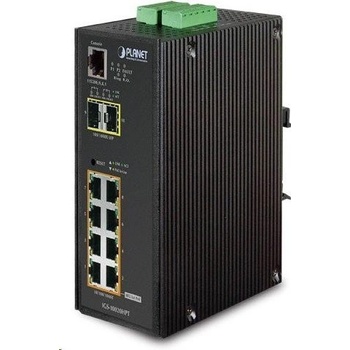

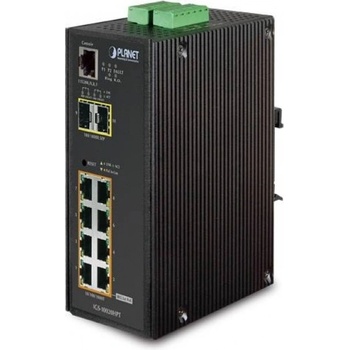

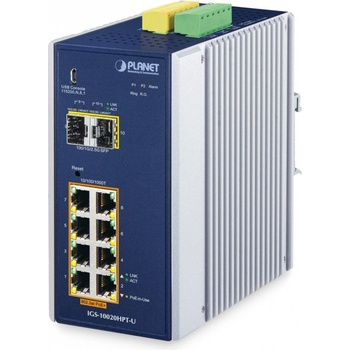

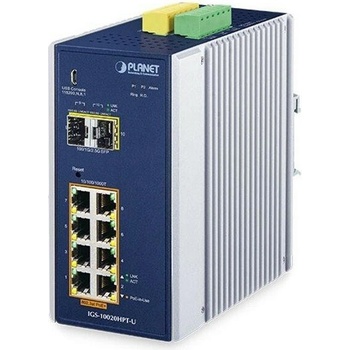

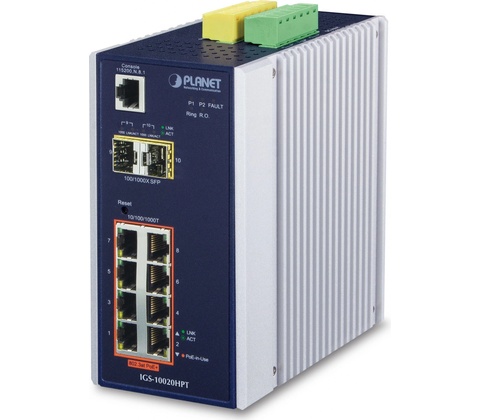

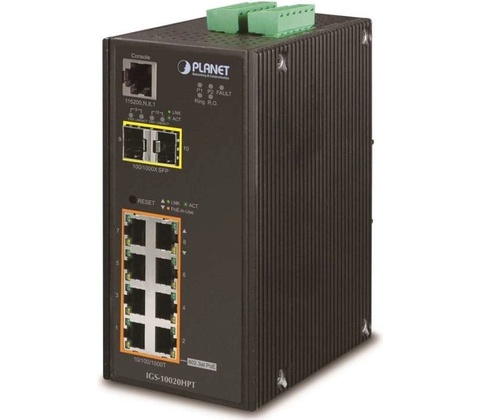

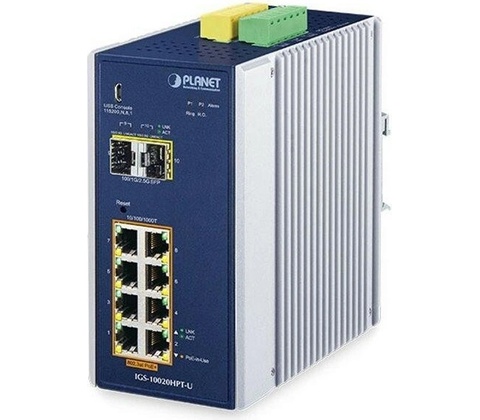

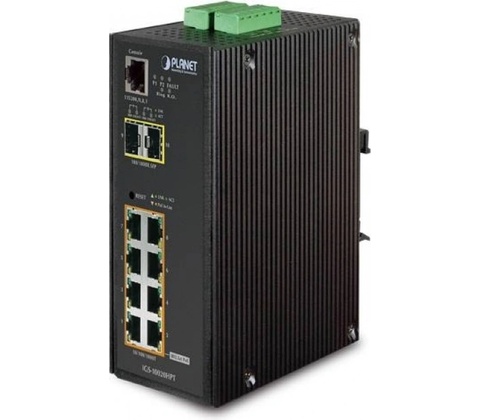

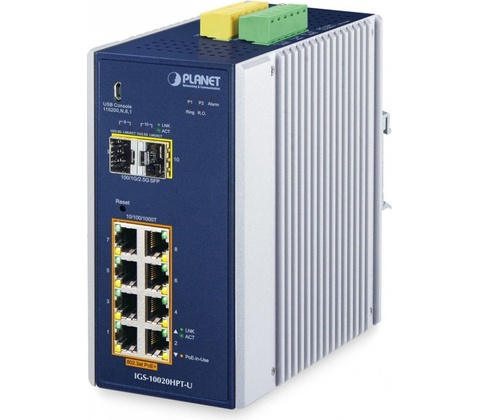

PLANET IGS-10020HPT

PLANET IGS-10020HPTv3, Priemyselný spravovateľný prepínač a konvertor 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, podpora IPv6, 255 VLAN...

PLANET IGS-10020HPTv3

Priemyselný spravovateľný prepínač a konvertor 8x RJ-45 100/1000Base-T, 2x SFP 10/100/1000Base-X, podpora IPv6.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.

Možnosť napájania v celom rozsahu 12 - 48 V DC , krytie IP30, hliníková skriňa, pracovná teplota -40~75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6 kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

IGS-10020HPT je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou ERPS (Ethernet Ring Protection Switching), ktorá má dobu zotavenia a nájdenie novej cesty do 50ms. Prepínač disponuje možnosťou presnej synchronizácie hodín v sieti vďaka protokolu PTP (Precision Time Protocol) podľa IEEE 1588v2. Je podporované statické L3 routovanie pre až 32 pravidiel a 128 VLAN rozhrania.

Prepínač je navyše vhodný pre rôzne aplikácie vo vozidlách a monitorovací systém vďaka certifikácii e-Mark . Spĺňa potreby napájania a prenosu dát pre systém sledovania, prenos videa a bezdrôtovej služby v doprave.

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzoly, 2 x DI/DO digitálne logické rozhranie
• Pamäť: 8k MAC adries, buffer 4 Mb
• Priepustnosť: zbernica 20 Gbps, prevádzkovo 14,8 Mpps
• Podpora prenosu: JumboFrame 9K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: zdroj DC 12-48 V (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 6 kV, EFT do 6 kV, spínacie poplachové relé (24 V/1 A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
• Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
• Certifikácia: e-Mark E24 ECE-R 010
• Rozmery: 152 x 107 x 72 mm
• Hmotnosť: 1096 g

POE funkcie:

• Celkový napájací výkon: 60 W pre DC 12 V, 120 W pre DC 24 V, 240 W pre DC 48 V, IEEE 802.3af, IEEE 802.3at
• Počet injektorov: 8x až 36 W
• Typ napájania: End-span

Pokročulé funkcie: integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, ACL 256 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 500Mbps - 1000Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 6 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, 256 pravidiel
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
