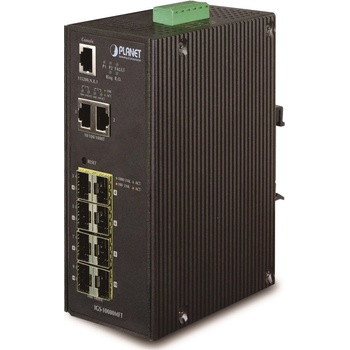

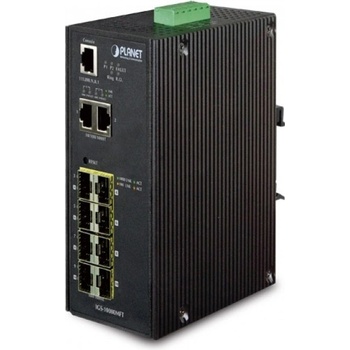

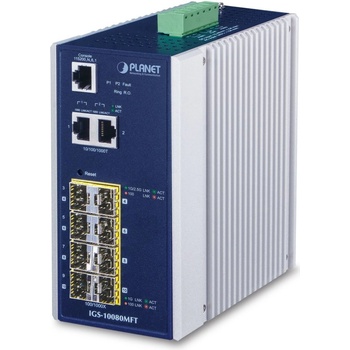

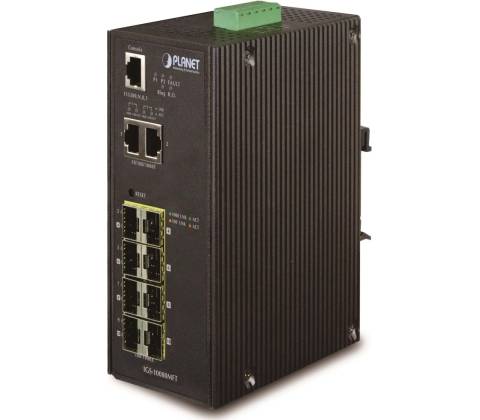

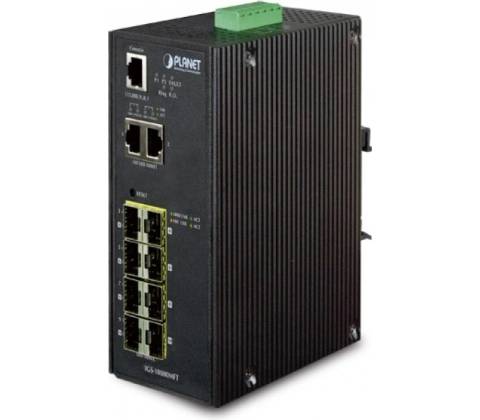

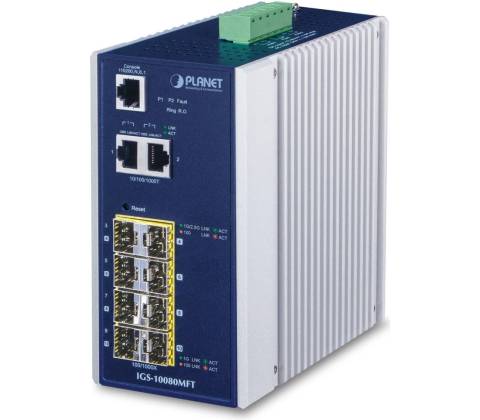

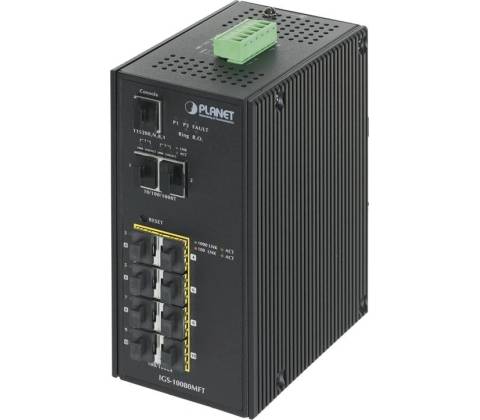

PLANET IGS-10080MFT

Priemyselný spravovateľný prepínač a konvertor 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T , podpora IPv6.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snoopinp, LLDP, ERPS Ring (ITU-T G.8032) , podpora MODBUS Protocol).

Možnosť redundantného napájania v rozsahu 12-48 V DC alebo AC 24 V, krytie IP30, hliníková skriňa, pracovná teplota -40 ~ 75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6kV.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojenia systémov s veľmi nízkou dobou zotavenia.

IGS-10080MFT je vhodný na budovanie FTTH sietí alebo ho možno aplikovať na pripojenie koncových zariadení v technicky a prevádzkovo náročných podmienkach optickou cestou.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T
• Pamäť: 8k MAC adries
• Priepustnosť: zbernica 26 Gbps, prevádzkovo 19,3 Mpps (64B)
• Podpora prenosu: JumboFrame 9KB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: AC 24 V alebo DC 12-48 V redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 13,92 W
• Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu), spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania
• Prevádzková teplota: -40 až 75 °C
• Rozmery: 152 x 107,3 x 76,8 mm
• Hmotnosť: 1036 g

Funkcia administrácie:

• Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 500Kb - 1000Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port zrýchlenia: RX, TX, RX+TX, one to one
• Agregácia liniek: IEEE 802.3ad LACP, až 5 skupín po 10 portoch
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, IP/MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu:

Montáž na stenu pomocou dodaného rámu:
