Planet IGS-20160HPT

PLANET IGS-20160HPT, PoE priemyselný spravovateľný L2/L3 prepínač 18x 10/100/1000Base-T so 16 PoE injektormi, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; stati...

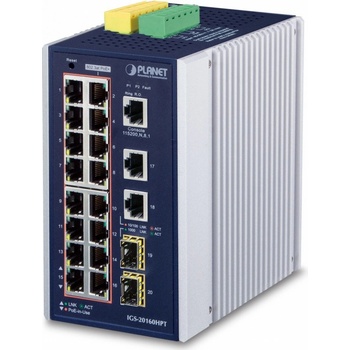

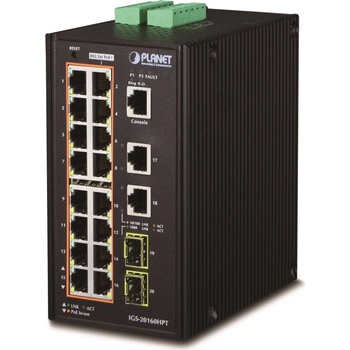

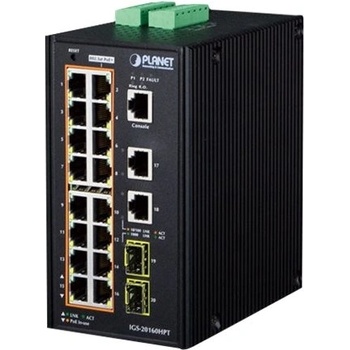

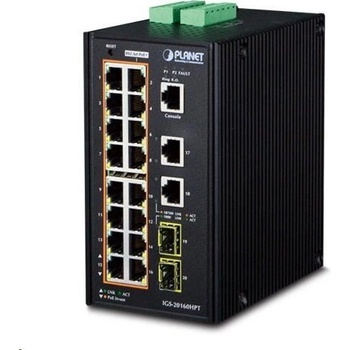

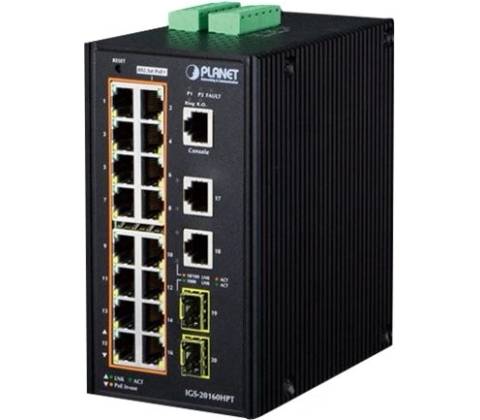

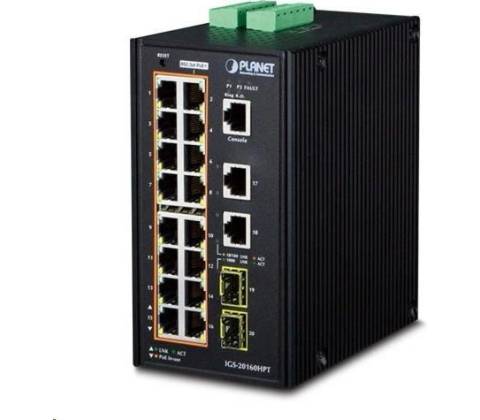

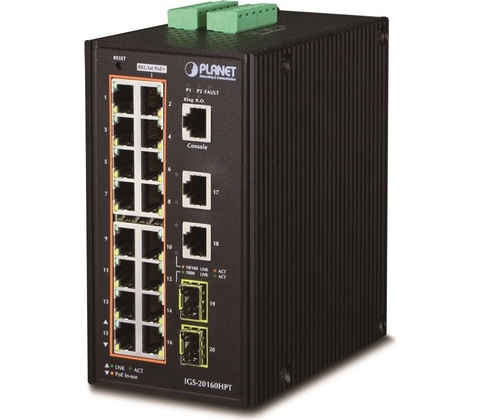

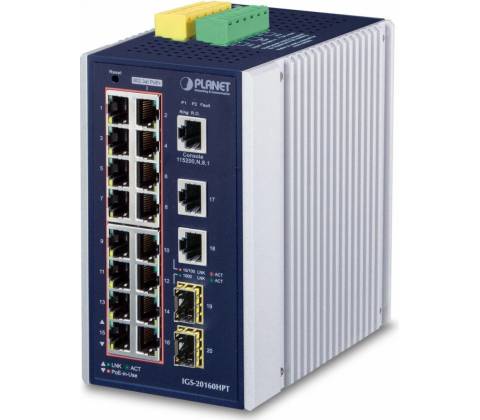

PLANET IGS-20160HPT

PoE priemyselný spravovateľný L2/L3 prepínač 18x 10/100/1000Base-T so 16 PoE injektormi, 2x SFP 100/1000Base-X (SFP-DDM), 2x DI/DO; celkový napájací výkon do 320 W.

Web/SNMPv3 manažment, statický routing, email notifikácie, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, LLDP, DHCP Snooping, podpora IPv4/IPv6.

Možnosť redundantného napájania v rozsahu DC 48-56 V, krytie IP30, hliníková skriňa, pracovná teplota -40 až 75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD LAN aj napájacích portov do 6 kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

IGS-20160HPT je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou ERPS (Ethernet Ring Protection Switching), ktorá má dobu zotavenia a nájdenie novej cesty do 50ms. Je podporované statické L3 routovanie pre až 32 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Nová generácia modulu IGS-20160HPT má funkciu kyberneticko-bezpečnostnej ochrany, ktorá zvyšuje bezpečnosť kritických sietí a chráni pred zásahmi zvonku. Nový IGS-20160HPT disponuje rozšírenou pamäťou a upgradovaným jadrom protokolov SSH, TLS a SSL, ktoré poskytujú robustnú ochranu proti pokročilým hrozbám. Zahŕňa množstvo funkcií ako je DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1xa MAC sieťový prístup, UDLD, GVRP, RADIUS, TACACS + správa užívateľských účtov, autentizácia SNMPv3 a iné.

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 18 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) port sériovej konzoly
• Pamäť: 8k MAC adries, buffer 4MBits
• Priepustnosť: zbernica 40 Gbps, prevádzkovo 29,7 Mpps (64B)
• Podpora prenosu: JumboFrame 9 KB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: duálne 48-56 V DC, pripojenie nie je nutné ale je odporúčané z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 349 W
• Ochrana: ESD do 6 kV
• Prevádzková teplota: -40 °C - 75 °C
• Rozmery: 152 x 107 x 84 mm
• Hmotnosť: 1533 g

Funkcia administrácie:

• Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel
• L3 statický routing:ong> 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 500 Kb - 1000 Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

GVRP

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 10 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

POE funkcie:

• Celkový napájací výkon: 240 W pri 48 V zapojení, 260-320 W pri 56 V zapojení, IEEE 802.3at
• Počet injektorov: 16 x až 36 W
• Typ napájania: End-span

Pokročilé funkcie: detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
