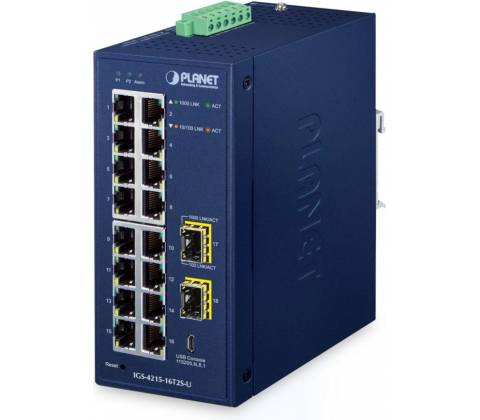

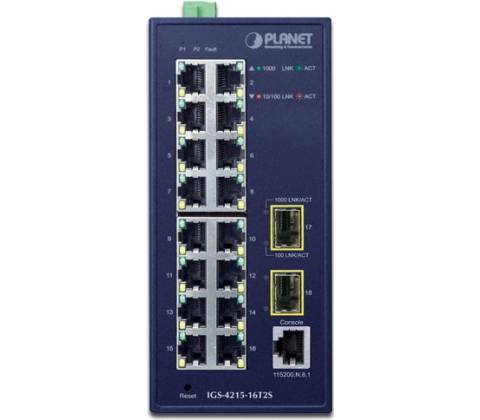

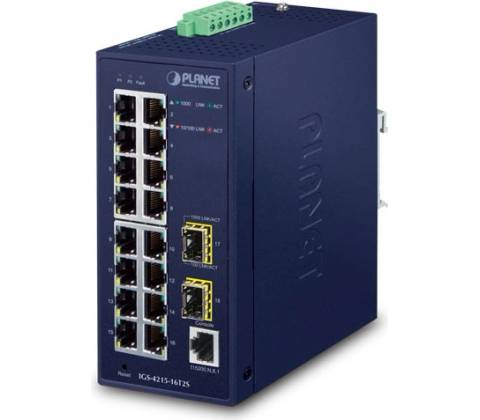

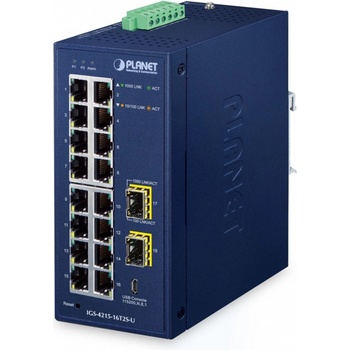

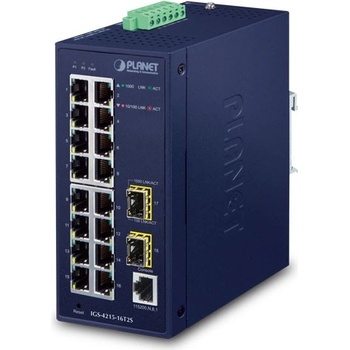

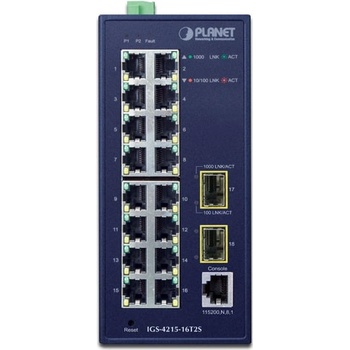

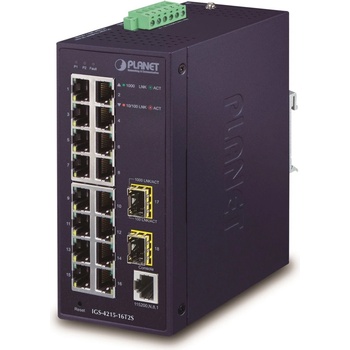

PLANET IGS-4215-16T2S

PLANET IGS-4215-16T2S; Priemyselný spravovateľný prepínač 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000Base-SX/LX/BX (diagnostika DDM)

PLANET IGS-4215-16T2S

Priemyselný spravovateľný prepínač 16x RJ-45 10/100/1000Base-T, 2x SFP 100/1000Base-SX/LX/BX (diagnostika DDM).

Podpora IPv4/IPv6, Web/SNMP/Telnet/konzola manažment , VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, agregácia liniek 802.3ad LACP , QoS, DHCP snooping, LLDP, IGMPv1/v2/v3.

Alarmový výstup pri výpadku, ESD ochrana do 6 kV, krytie IP30, hliníková skriňa, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, duálne napájanie DC 12-48 V + AC 24 V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 16 x RJ-45 10/100/1000Base-T, 2 x SFP 100/1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzoly
• Pamäť: 8k MAC adries, buffer 4,1Mb
• Priepustnosť: zbernica 36 Gbps, prevádzkovo 26,79 Mpps (64B)
• Podpora prenosu: JumboFrame 10K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: zdroj DC 12-48 V redundantný + AC 24 V, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 15 W
• Ochrana: ESD do 6kV, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95%
• Rozmery: 152 x 107 x 66 mm
• Hmotnosť: 813 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/IP alebo 802.1p

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Voice VLAN

Protocol VLAN

Private VLAN

GVRP

Management VLAN

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, RX+TX, viac portov na jeden
• Agregácia liniek: IEEE 802.3ad LACP a static trunk, 8 porty v 8 skupinách
• Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier mode a filtrovanie portov
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS), IP-MAC port binding
• DHCP Snooping: áno (blokácia cudz ch DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
