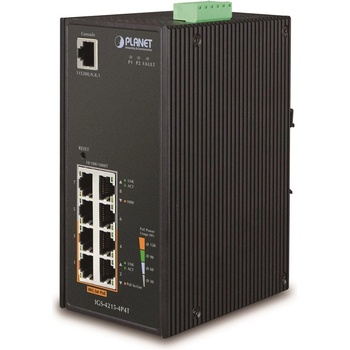

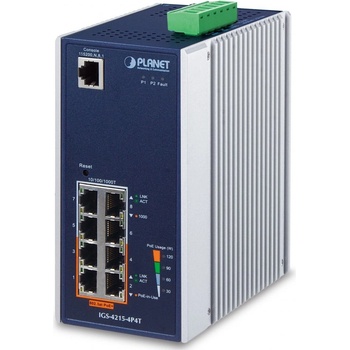

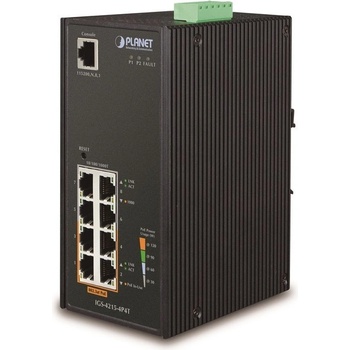

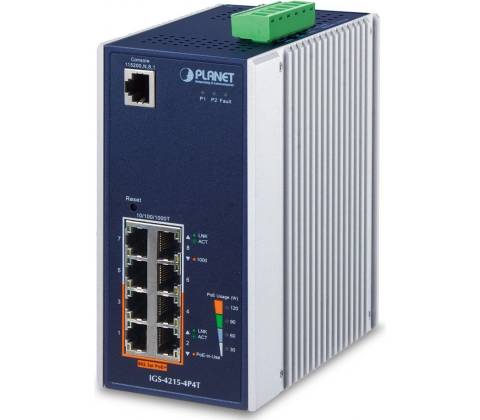

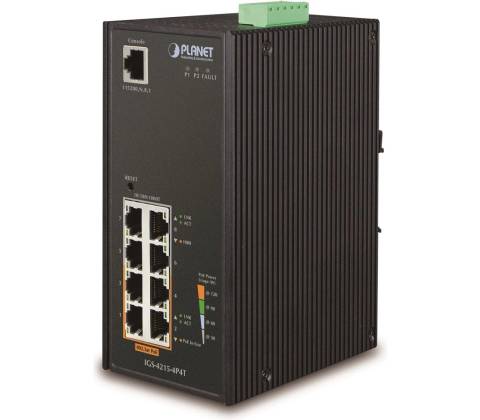

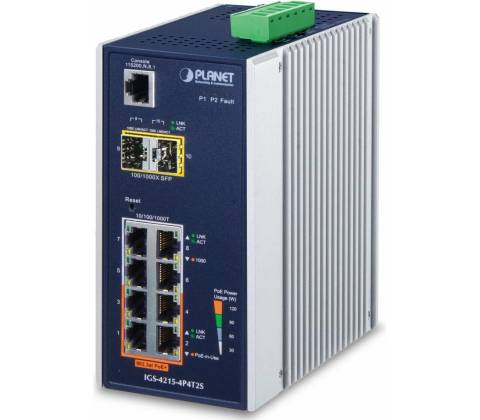

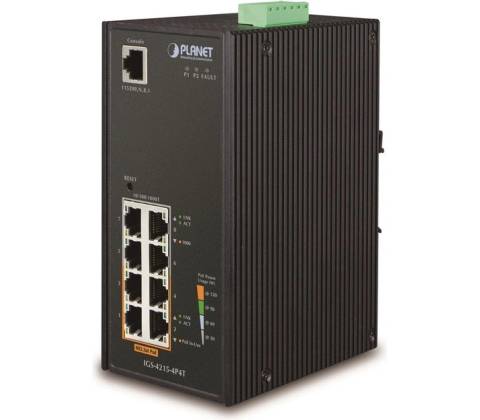

Planet IGS-4215-4P4T

PLANET IGS-4215-4P4T

Priemyselný manažovateľný PoE switch 8x 10/100/1000Base-T, vrátane 4x PoE IEEE 802.3af injektorov, výkon až 140W.

Podpora IPv4/IPv6, správa Web/SNMPv3, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP, IGMPv3.

Výstup alarmu pri poruche, ochrana proti ESD, ochrana IP30, hliníkový kryt, prevádzková teplota -40 ~ 75 °C. Montáž na lištu DIN alebo priama montáž na stenu.

Prepínače radu IGS sa dajú ľahko inštalovať na štandardnú lištu DIN alebo priamo na stenu, čo umožňuje nasadenie známej technológie Ethernet aj v priemyselnom prostredí. Rovnako sú vhodné na inštaláciu do vonkajších krytov s veľkými výkyvmi prevádzkových teplôt (typicky bezdrôtové aplikácie a aplikácie MAN ISP).

Ako prepínač PoE dokáže priamo napájať až 4 koncové zariadenia IEEE 802.3at, takže je ideálny pre aplikácie so zníženou dostupnosťou napájania.

Možnosť monitorovania pomocou mobilnej aplikácie CloudViewer.

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T, 1 x RJ-45 konzolový port.
• Pamäť: 8k MAC adries, 4Mb vyrovnávacia pamäť
• Priepustnosť: 16Gb/s zbernica, 11,9 Mpps (64B) operatívne
• Podpora prenosu: JumboFrame 10K
• Verzie protokolu IP: IPv4, IPv6
• Konštrukcia: lišta DIN, montáž na stenu
• Napájanie: DC 48~56V redundantné - možnosť pripojenia z dvoch rôznych napájacích zdrojov (nie sú súčasťou dodávky), spotreba energie do 148 W
• Ochrana: ESD do 6 kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
• Prevádzková teplota: -40 °C - 75 °C, vlhkosť do 95 %
• Rozmery: 161 x 107 x 72 mm
• Hmotnosť: 1001 g
• Administratívne funkcie: - pripojenie k sieti:
• Administrácia: konzola, Telnet, web, SNMP v1, v2c, v3
• Riadenie prístupu: protokol ACL založený na IP a MAC, 256 pravidiel
• Statické smerovanie L3: 32 pravidiel, 8 rozhraní VLAN

Filtrovanie a spájanie ACL:

IP ACL, filtrovanie prevádzky podľa IP adresy, protokolu, portu, príznakov TCP

MAC ACL, filtrovanie prevádzky podľa adresy MAC, podľa ID VLAN a podľa kombinácií príznakov priority

Prioritizácia prevádzky QoS: 8 úrovní, prioritizácia prevádzky podľa portu, DSCP/ToS v pakete IP, značky 802.1p alebo 802.1Q

Nastavenia port shaper v rozsahu 500 Kb/s - 1000 Mb/s

Podpora VLAN:

IEEE 802.1Q

Až 255 skupín VLAN, až 4095 ID VLAN

Tunelovanie Q-in-Q

Protokol VLAN

Privátna VLAN (PVE)

VLAN založená na protokole

Hlasová VLAN

VLAN pre správu

Protokol Spanning Tree:

STP, IEEE 802.1d Spanning Tree Protocol

RSTP protokol, IEEE 802.1w Rapid Spanning Tree protokol

Protokol MSTP, IEEE 802.1s Multiple Spanning Tree protocol

• Zrkadlenie portov: RX, TX, oba
• Agregácia spojov: IEEE 802.3ad LACP, 8 portov v 10 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 256 skupín, podpora režimu kverulanta IGMP
• Overovanie pripojeného zariadenia: IEEE 802.1x (RADIUS) - väzba IP+MAC, väzba VLAN+MAC, 256 pravidiel
• DHCP Snooping: áno (blokovanie cudzích serverov DHCP)
• LLDP: áno (automatická detekcia typu pripojeného zariadenia)
• Diagnostika kabeláže: áno, určuje dĺžku kabeláže a možnú vzdialenosť k poruche

Funkcia POE:

• Celkový výkon: 140 W, IEEE 802.3af, IEEE 802.3at
• Počet injektorov: 4 x do 30 W
• Typ napájania: koncový
• Rozšírené funkcie: Rozšírené funkcie:

Integrovaný plánovač na plánované vypnutie napájaných koncových zariadení

Priemyselné funkcie:

Zariadenie je odolné voči pádu (IEC-60068-2-32) z výšky 75 cm na všetky nárazové časti

Zariadenie je odolné voči vibráciám (IEC-60068-2-6) zariadenie je odolné voči zrýchleniu pri preťažení 50 g krátkodobo, 4 g dlhodobo, (IEC-60068-2-27) elektrická bezpečnosť podľa normy CE EN-60950

EMC elektronická kompatibilita (EMI):

EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

Požiadavky na odolnosť EMC (EMS) :

• EN 55024 A1:2015 - Zariadenia informačných technológií
• EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• EN 61000-4-2:2008 - Elektrostatický výboj ESD
• EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické polia
• EN 61000-4-4:2012 - Rýchle elektrické prechodové javy/skupiny impulzov EFT
• EN 61000-4-5:2014 - Rázové impulzy a prepätia
• EN 61000-4-6:2013 - Odolnosť proti rušeniu šíreniu po vedení vyvolanému rádiofrekvenčnými poľami
• EN 61000-4-8:2009 - Magnetické polia sieťovej frekvencie
• EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu:

Montáž na stenu pomocou dodaného rámu:
