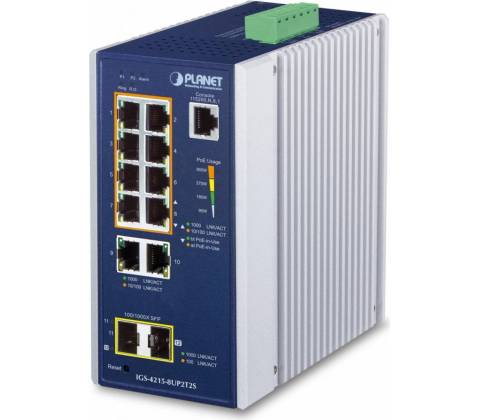

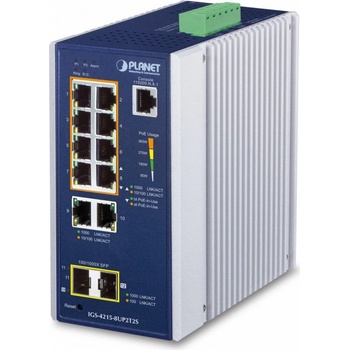

Planet IGS-4215-8UP2T2S

PLANET IGS-4215-8UP2T2S; Priemyselný L2 PoE spravovateľný prepínač 10x RJ-45 10/100/1000 Base-T, 2x SFP 100/1000 Base-SX/LX/BX (diagnostika DDM). Porty 1-8 podporujú PoE++ napájanie (802.3af/...

PLANET IGS-4215-8UP2T2S

Priemyselný L2 PoE spravovateľný prepínač 10x RJ-45 10/100/1000 Base-T, 2x SFP 100/1000 Base-SX/LX/BX (diagnostika DDM). Porty 1-8 podporujú PoE++ napájanie (802.3af/802.3at/802.3bt), celkový výkon 360 W (pre max. výkon je potrebné duálne napájanie s rovnakým napätím, napr. 2x DC 54 V).

Podpora IPv4/IPv6, Web/SNMP/Telnet/konzola , NMS systém, Smart Discovery Utility, CloudViewer app , VLAN 802.1Q, 802.3x Flow Control , Spanning Tree, Multiple/Rapid Spanning Tree, agregácia liniek 802.3ad LACP Option82, LLDP, IGMP v2/v3, RADIUS, TACACS+, ERPS Ring (ITU-T G.8032) .

Alarmový výstup pri výpadku, ESD ochrana do 6 kV (8 kV vzduchom), krytie IP30, kovová skriňa, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, napájanie DC 48-54 V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 10x GbE RJ-45, 2x 1G SFP
• Pamäť: 8k MAC adries, buffer 4,1 Mb
• Priepustnosť: zbernica 24 Gbps, prevádzkovo 17,85 Mpps (64B)
• Podpora prenosu: JumboFrame 10 kB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: DC 48-54 V, príkon do 9,18 W bez PoE, max. 390 W s PoE (zdroj nie je súčasťou)
• Ochrana: ESD do 6 kV DC (kontaktne), ESD do 8 kV (vzduchom), prepäťová ochrana do 4 kV DC
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
• Rozmery: 152 x 107,3 x 76,8 mm
• Hmotnosť: 1,091 kg

Funkcia administrácie:

• Správa: konzola, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP/MAC (ACL/ACE)

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: 8 úrovní (číslo portu, priorita 802.1p, DSCP/IP priorita paketov IPv4/IPv6), podpora Ingress/Egress limitu, klasifikácia prevádzky na základe striktnej priority a WRR

Podpora VLAN:

IEEE 802.1Q (VLAN tagging) až 256 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling (802.1ad)

Voice VLAN

Protocol VLAN

Private VLAN (Protected port)

GVRP

Management VLAN

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree, podľa VLAN

STP BPDU Guard, BPDU filtrovanie a BPDU forwarding >

• Port zrejmé: RX, TX, RX+TX, many to one
• Agregácia liniek: IEEE 802.3ad LACP a Static Trunk, 6 skupín + až 8 portov na skupinu
• Multicast IGMP: IGMP v2/v3, až 256 skupín, podpora režimu IGMP querier mode, MLD snooping v2, v3
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS/TACACS+
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno (SFP-DDM - Digital Diagnostic Monitor)

PoE funkcie:

Celkový napájací výkon: max. 360 W (podľa napájania), 802.3af, 802.3at, 802.3bt

Max. 360 W - nutné duálne napájanie s rovnakým napätím (napr. 2x DC 54 V)

Max. 240 W - pri single napájaní

PoE++ napájanie - odporúča sa napätie viac ako DC 52 V

• Napájanie: DC 48-54 V, max. 95 W/port (802.3bt typ 4 alebo Force mód/režim)
• Počet injektorov: 8
• Typ napájania: End-span, Mid-span, BT

Pokročilé funkcie:

PD Alive Check automatická detekcia napájaného zariadenia integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov monitorovanie a správa PoE

PoE Extend režim

Rozšírený režim PoE - Standard/Legacy/Force

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27)
