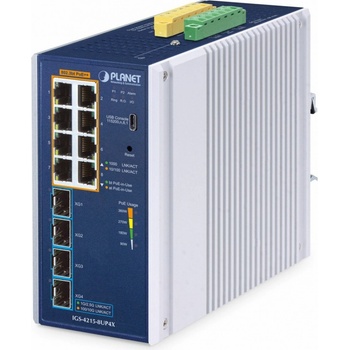

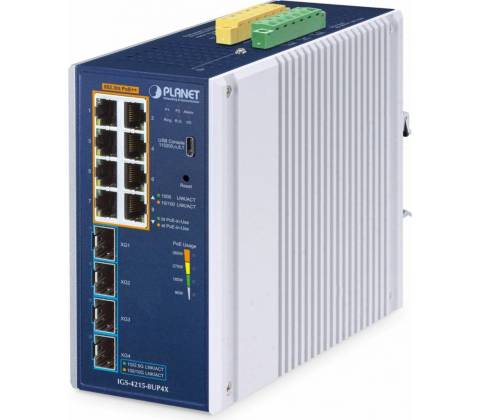

PLANET IGS-4215-8UP4X

Priemyselný PoE++ spravovateľný switch s 8× RJ-45 10/100/1000 Base-T, 4× 10G Base-SR/LR SFP+ (diagnostika SFP-DDM), 2× digitálny vstup DI, 2× digitálny výstup DO . Porty 1-8 podporujú PoE++ napájanie (802.3af/at/bt), celkový výkon 240/360 W (podľa vstupného napájania).

Podpora IPv4/IPv6, Web/SNMP/Telnet/konzola , NMS systém, Smart Discovery Utility, CloudViewer app , VLAN 802.1Q, 802.3x Flow Control , Spanning Tree, Multiple/Rapid Spanning Tree, agregácia liniek 802.3ad LACP Option82, LLDP, IGMP v2/v3, RADIUS, TACACS+, ERPS Ring (ITU-T G.8032) .

Alarmový výstup pri výpadku, ESD ochrana do 6 kV (8 kV vzduchom), krytie IP30, kovová skriňa, pracovná teplota -40 až +75 °C , montáž na DIN lištu alebo priamo na stenu, duálne napájanie DC 48–54 V .

Switche pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Switche rady IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8× GbE RJ-45, 4× 10G SFP+, 1× konzolový port USB-C, 2× digitálny vstup DI, 2× digitálny výstup DO
• Pamäť: 16k MAC adries, buffer 12 Mb
• Priepustnosť: zbernica 96 Gbps, prevádzkovo 71,43 Mpps (64B)
• Podpora prenosu: JumboFrame 12 kB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: duálne, DC 48–54 V, príkon do 10,2 W bez PoE, max. 398,6 W s PoE (zdroj nie je súčasťou)
• Ochrana: ESD do 6 kV DC (kontaktne), ESD do 8 kV (vzduchom), prepäťová ochrana do 4 kV DC
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
• Rozmery: 152 × 135 × 76 mm
• Hmotnosť: 1361 g

Funkcia administrácie:

• Správa: Konzola, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP/MAC (ACL/ACE)

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: 8 úrovní (číslo portu, priorita 802.1p, DSCP/IP priorita paketov IPv4/IPv6), podpora Ingress/Egress limitu, klasifikácia prevádzky na základe striktnej priority a WRR

Podpora VLAN:

IEEE 802.1Q (VLAN tagging) až 256 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling (802.1ad)

Voice VLAN

Protocol VLAN

Management VLAN

Private VLAN (Protected port)

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree, podľa VLAN

STP BPDU Guard, BPDU filtrovanie a BPDU forwarding

• Port mirroring: RX, TX, RX+TX, many to one, až 4 relácie
• Agregácia liniek: IEEE 802.3ad LACP a Static Trunk, až 8 portov v 8 skupinách
• Multicast IGMP: IGMP v1/v2/v3, až 256 skupín, podpora režimu IGMP querier mode, MLD snooping v2, v3
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS/TACACS+
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno (SFP-DDM - Digital Diagnostic Monitor)

PoE funkcie:

• Celkový napájací výkon: max. 240/360 W (podľa vstupného napájania), 802.3af, 802.3at, 802.3bt
• Napájanie: DC 48-54 V, max. 95 W/port
• Počet injektorov: 8× 802.3at (30 W), 6× 802.3bt (60 W) alebo 4× 802.3bt (90 W)
• Typ napájania: End-span, Mid-span, 802.3bt

Pokročilé funkcie:

PD Alive Check automatická detekcia napájaného zariadenia integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov monitorovanie a správa PoE

PoE Extend režim (až 250 m)

Rozšírený režim PoE - Standard/Legacy/Force

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27)
