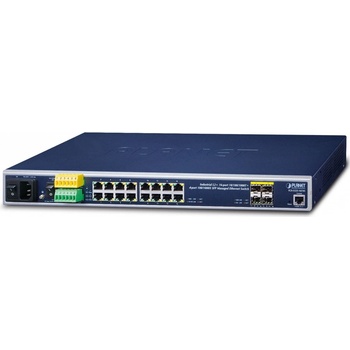

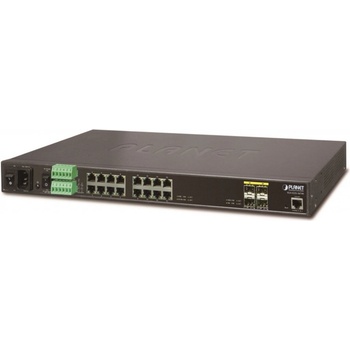

Planet IGS-5225-16T4S

PLANET IGS-5225-16T4S; Priemyselný spravovateľný L3 prepínač 16x 10/100/1000Base-T, 4x SFP 100/1000Base-X (diagnostika SFP-DDM), 2x DI/DO. Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning...

PLANET IGS-5225-16T4S

Priemyselný spravovateľný L3 prepínač 16x 10/100/1000Base-T, 4x SFP 100/1000Base-X (diagnostika SFP-DDM), 2x DI/DO.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, ERPS Ring - doba obnovy prenosu dát je menej ako 10 ms (ITU-T G8) Switching).

Redundantné napájanie AC+DC, ESD prepäťovej ochrany, krytie IP30, prevádzková teplota -40~75°C, fanless- bez ventilátorov.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 32 pravidiel a 8 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 16 x RJ-45 10/100/1000BASE-T, 4 x SFP 100/1000BASE-X, 1 x RJ-45 (RS232) sériový port konzoly, 2x DI/DO digitálne logické rozhranie
• Pamäť: 8k MAC adries, buffer 4Mbit
• Priepustnosť: zbernica 40 Gbps, prevádzkovo 29,76 Mpps (64B)
• Podpora prenosu: JumboFrame 9kB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: zdroj AC 100-240V/50-60Hz alebo DC 36-60V, redundantný, celkový príkon do 15,2W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 6kV
• Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
• Rozmery: 440 x 200 x 44,5 mm
• Hmotnosť: 2672 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 1kb - 1Gb/s

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

IP Subnet-based VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 10 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: nie

Priemyselné vlastnosti:

EMI/EMS, elektromagnetická kompatibilita a zlučiteľnosť podľa CE EN-6100-4-2,3,4,5,6 elektrická bezpečnosť podľa CE EN-60950

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS
