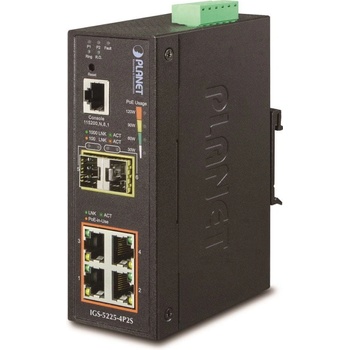

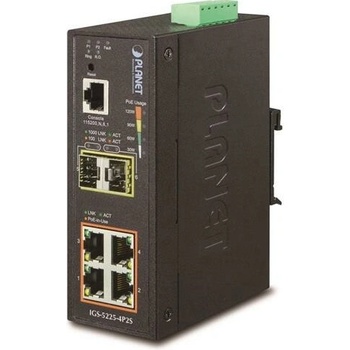

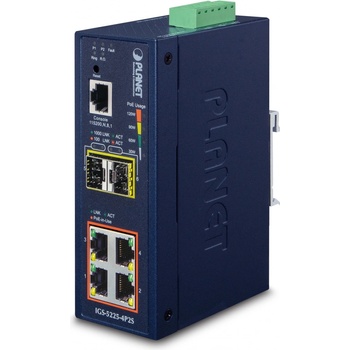

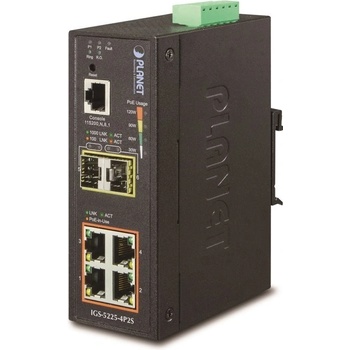

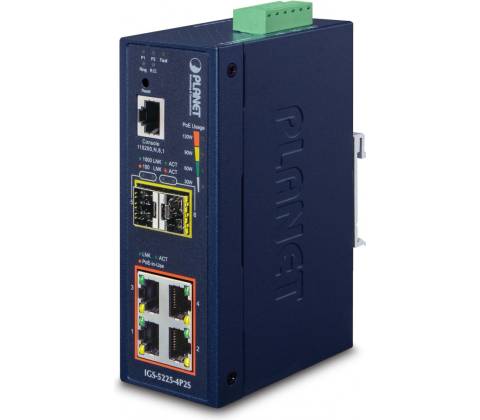

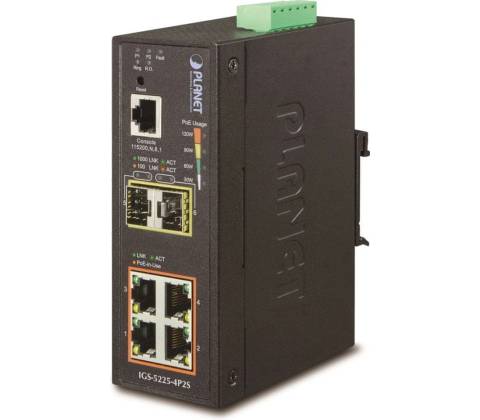

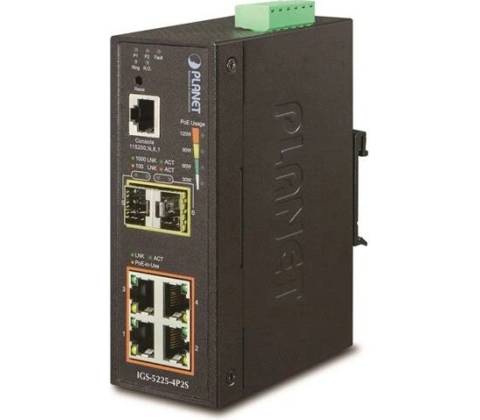

PLANET IGS-5225-4P2S

Priemyselný spravovateľný L2 + PoE prepínač 4x 1000Base-T, 4x SFP 100 / 1000Base-X (diagnostika SFP-DDM), 1x DI / dO, napájací výkon až 144W. Web / SNMPv3 management, 255 VLAN 802.1Q sietí, Spanning Tree (Erps), agregácie liniek 802.3ad LACP, port shaper, QoS, DHCP Snooping. Redundantné napájanie 2x DC 48 ~ 56V (vyššie napätie pre vyšší PoE výkon), ESD prepäťové ochrany, krytie IP40, DIN inštalácia, prevádzková teplota -40 ~ 75 ° C. Gigabitový spravovateľný prepínač pracujúci na 2. až 4. vrstve modelu OSI. Disponuje PoE injektory podľa IEEE 802.3at, je vybavený rozšírenými funkciami pre použitie v rozhlehlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenie prevádzky a zabezpečenie dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku. inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasy. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojenia pre dosiahnutie robustnosti prepojenie systémov s veľmi nízkou dobou zotavenie. Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorej doba zotavenie je v poriadku sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 32 pravidiel a 8 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známe Ethernetové technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajších umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).  Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

Porty: 4 x RJ-45 10/100 / 1000BASE-T, 2 x SFP 1000BASE-SX / LX / BX, 1 x RJ-45 (RS232) sériový port konzoly, 1 x DI / DO Pamäť: 8k MAC adries, buffer 4 Mb Priepustnosť: zbernice 12 Gbps, prevádzkovo 8,928 Mpps (64B packety) Podpora prenosu: JumboFrame 9K Verzia IP protokolu: IPv4, IPv6 Prevedenie: DIN lišta, na stenu Napájanie: 2x DC 48-56V, redundantné, pripojenie možné z dvoch rôznych zdrojov, celkový príkon do 151,8W (zdroj nie je súčasťou balenia) Ochrana: < / strong> ESD do 6kV, spínacie poplachové relé pri výpadku primárneho napájania Prevádzková teplota: -40 ° C - 75 ° C Rozmery: 135 x 87,8 x 50 mm Hmotnosť: 610 g

Funkcie administrácie:

Správa: konzoly, Telnet, Web, SNMP SSH / SSL, SNMP v1, v2c, v3 Riadenie prístupu: Denník ACL založený na IP a MAC, 123 pravidiel L3 statický routing: 32 pravidiel, 8 VLAN rozhrania ACL filter a bonding:

• IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
• MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombinácií príznakov priorít Prioritizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP / ToS v IP paketu, 802.1p alebo 802.1Q značky Port shaper 500kb - 1000Mbps Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupín, až 4094 VLAN ID
• Q-in-Q Tunneling
• Private VLAN Edge (PVE)
• MAC-based VL AN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration Spanning Tree Protocol: < br>
• protokol STP, protokol IEEE 802.1D Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree Port mirroring: RX, TX, RX + TX, one-to-one Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 6 skupinách Multicast IGMP: IGMP v1 / v2 / v3, až 255 skupín, podpora režimu IGMP querier mode < b> Autentizácia pripojených zariadení:

IEEE 802.1x, RADIUS DHCP Snooping: áno (blokácia cudzích DHCP serverov) LLDP : áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno

POE funkcie:

Celkový napájací výkon: 144 W, IEEE 802.3at Počet injektorov: 4 x až 36 W Typ napájania: End-span Pokro čulej funkcie:

• integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
• detekcie aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, možno reštartovať odpojením napájania
• interná tepelná ochrana

• Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, (IEC -60068-2-27) elektrická bezpečnosť podľa CE EN-60950
• EMC Elektronická kompatibilita (EMI): STN EN 55032: 2015 + AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
• EMC požiadavky na odolnosť (EMS): < br> STN EN 55024 A1: 2015 - zariadenia informačnej techniky STN EN 55035: 2017 - Elektromagnetická kompatibilita multimediálnych zariadení STN EN 61000-4-2: 2008 - elektrostatický výboj ESD STN EN 61000-4-3 A2: 2010 - Vyžarované vysokofrekvenčné elektromagnetické pole STN EN 61000-4-4: 2012 - Rýchle elektrické prechodné javy / skupiny impulzov EFT STN EN 61000-4-5: 2014 - Rázový impulz a prepätiu STN EN 61000-4-6: 2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami STN EN 61000-4-8: 2009 - Magnetické polia sieťovej frekvencie STN EN 61000-4-11: 2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Nový dvojradový systém uchytenia:

Príklady použitia:                   < img src = "https://download.asm.cz/inshop/prod/Planet/IGS-5225-4P2S/10.png" />
