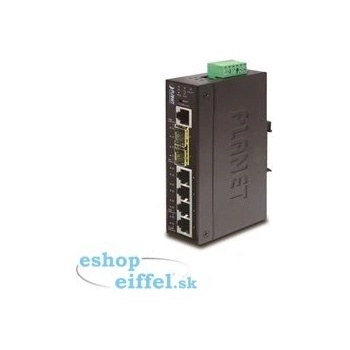

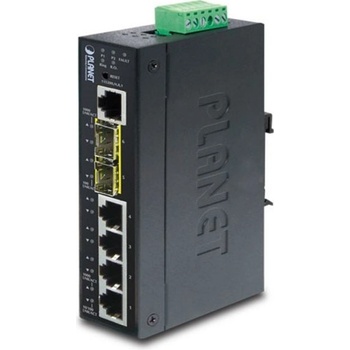

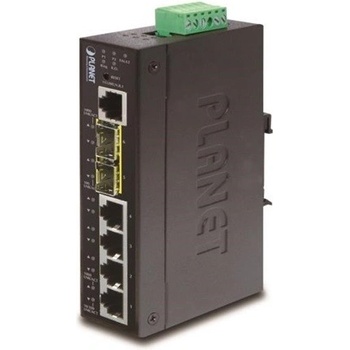

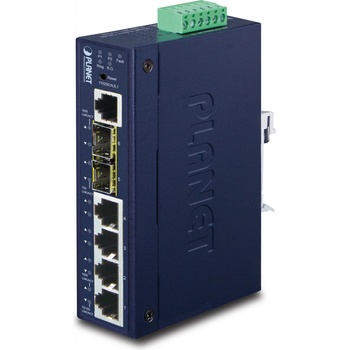

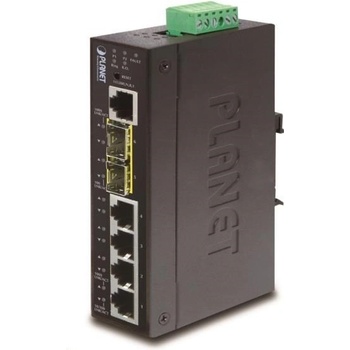

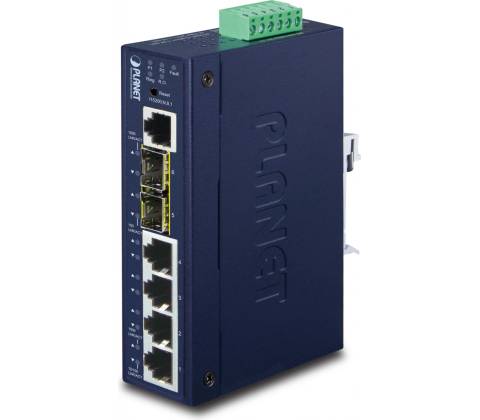

PLANET IGS-5225-4T2S

PLANET IGS-5225-4T2S

Priemyselný spravovateľný L3 prepínač 4x 100 / 1000Base-T, 2x SFP 100 / 1000Base-X (diagnostika SFP-DDM), Alarm-out. Web / SNMPv3 management, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácie liniek 802.3ad LACP, Port shaper, QoS , DHCP Snooping, Dynamic ARP Inspection, IP Source Guard. Redundantné napájanie 2x DC, ESD prepäťová ochrana, krytie IP30, prevádzková teplota -40 ~ 75 ° C.

Inteligentný prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasy. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojenia pre dosiahnutie robustnosti prepojenie systémov s veľmi nízkou dobou zotavenie. Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorej doba zotavenie je v poriadku sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 32 pravidiel a 8 VLAN rozhrania.

IGS-5225-4T2S je vybavený pre redundanciu okrem dobre známe metódy Spanning Tree (ktorej doba zotavenie je v poriadku sekúnd) predovšetkým špecializovanú funkcií Erps (Ethernet Ring Protection Switching), ktorá má dobu zotavenia a nájdenie novej cesty do 10 ms.

Prepínače radu IGS umožňujú nasadenie dobre známe Ethernetové technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajších umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).  Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Možný monitoring mobilnou aplikáciou CloudViewer

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 4 x RJ-45 10 / 100 / 1000BASE-T, 2 x SFP 1000BASE-SX / LX / BX, 1 x RJ-45 (RS-232) sériový port konzoly Pamäť: 8k MAC adries, buffer 4 Mb Priepustnosť: zbernice 12 Gbps, prevádzkovo 8,9 Mpps (64B) Podpora prenosu: JumboFrame 9KB Verzia IP protokolu: IPv4, IPv6 Prevedenie: DIN lišta, na stenu < strong> Napájanie: 12-48 V DC duálne s 24 V AC, celkový príkon do 8,5 W (zdroj nie je súčasťou balenia) Ochrana: ESD vzduchom do 8 kV, kontaktne do 6 kV Prevádzková teplota: -40 až 75 ° C Rozmery: 135 x 87 x 32 mm Hmotnosť: 456 g

Funkcie administrácie:

Správa: konzoly, Telnet, Web, SNMP SSH, SSL, TLS, SNMP v1, v2c, v3 < br> Riadenie prístupu: Denník ACL založený na IP a MAC, 123 pravidiel L3 statický routing: 32 pravidiel, 8 VLAN rozhrania ACL filter a bonding:

• IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
• MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít Prioritizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP / TOS v IP paketu, 802.1p alebo 802.1Q značky Port shaper nastavenie v rozpätí 500 Kb - 1000 Mbps Podpora VLAN:
• IEEE 802.1Q
• až 255 VLAN skupín, až 409 4 VLAN ID
• Q-in-Q Tunneling
• Private VLAN Edge (PVE)
• MAC-based VLAN
• Protocol-based VLAN
• Voice VLAN
• Multicast VLAN Registration
• GVRP Spanning Tree Protocol: < br />
• protokol STP, protokol IEEE 802.1D Spanning Tree
• protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
• protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree < br> Port mirroring: RX, TX, RX + TX, one to one Agregácia liniek: IEEE 802.3ad LACP, až 4 skupiny po 4 portoch Multicast IGMP: IGMP v1 / v2 / v3, až 255 skupín, podpora režimu IGMP querier mode Autentizácia pripojených zariadenia: IEEE 802.1x, RADIUS / TACACS + autorizácia, IP + MAC binding DHCP Snooping: áno (blokácia cudzích DHCP serverov) LLDP: áno (automatická detekcia typu pripojených zariadení) Diagnostika kabeláže: áno, definuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

• Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950
• EMC Elektronická kompatibilita (EMI): STN EN 55032: 2015 + AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
• EMC požiadavky na odolnosť (EMS): STN EN 55024 A1: 2015 - zariadenia informačnej techniky < br> STN EN 55035: 2017 - Elektromagnetická kompatibilita multimediálnych zariadení STN EN 61000-4-2: 2008 - Elektrostatický výboj ESD STN EN 61000-4-3 A2: 2010 - Vyžarované vysokofrekvenčné elektromagnetické pole STN EN 61000-4-4: 2012 - Rýchle elektrické prechodné javy / skupiny impulzov EFT STN EN 61000-4-5: 2014 - rázový impulz a prepätiu STN EN 61000-4-6 : 2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami STN EN 61000-4-8: 2009 - Magnetické polia sieťovej frekvencie STN EN 61000-4-11: 2004 - krátkodobý pokles napätia, krátke prerušenia a pomalé zmeny napätia
