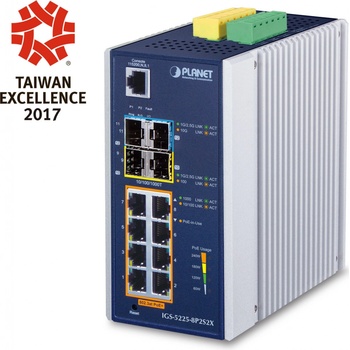

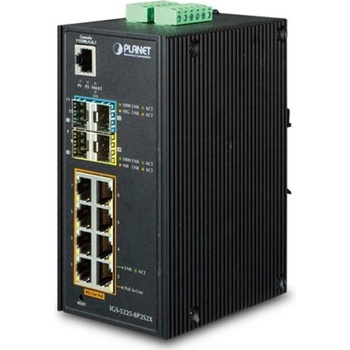

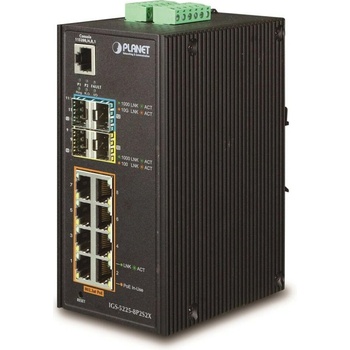

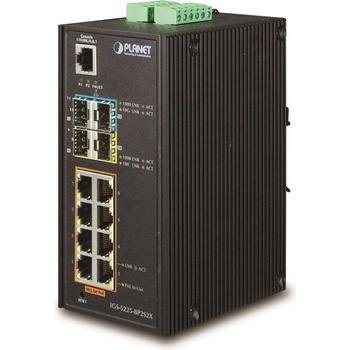

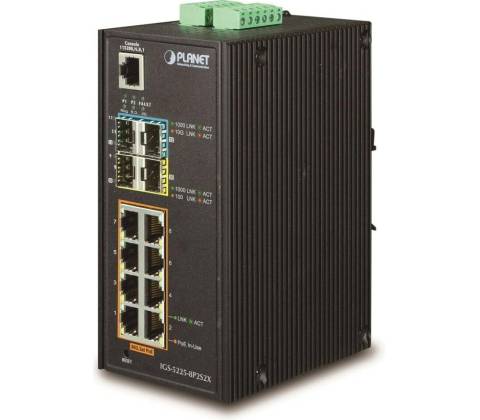

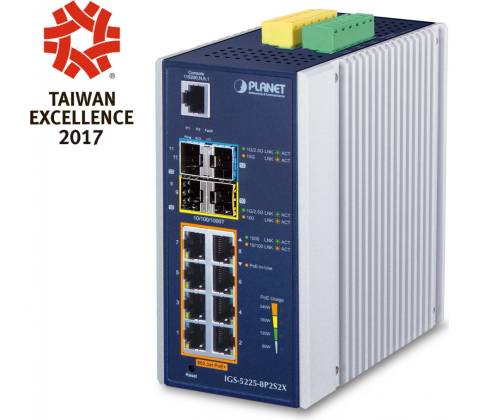

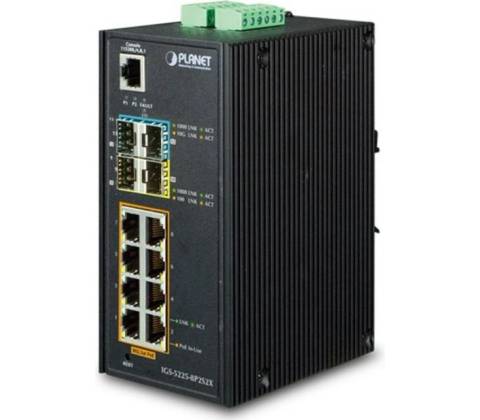

PLANET IGS-5225-8P2S2X

Priemyselný spravovateľný L3 PoE prepínač 8x 1000Base-T, 2x SFP+, 2x SFP (diagnostika SFP-DDM), 2x DI/DO, napájací výkon až 240 W.

Web/SNMPv3 manažment, VLAN 802.1Q, Spanning Tree (ERPS), agregácia liniek 802.3ad LACP, Port shaper, QoS, IGMPv3, DHCP Snooping.

Redundantné napájanie 2x DC 48~56V (vyššie napätie pre vyšší PoE výkon), ESD prepäťovej ochrany, krytie IP30, DIN inštalácia, prevádzková teplota -40~75°C. 10 gigabitový spravovateľný prepínač pracujúci na 2. a 3. vrstve modelu OSI. Disponuje PoE injektormi podľa IEEE 802.3at, je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX alebo 100BASE-FX, 2 x SFP+ 10GbBASE-SR/LR, 1 x RJ-45 (RS-232) sériový port
• Pamäť: 32k MAC adries, buffer 16 Mbits
• Priepustnosť: zbernica 60 Gbps, prevádzkovo 44,64 Mpps (64B)
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta
• Napájanie: DC 48 - 56 V, redundantné, pripojenie možné z dvoch rôznych zdrojov, celkový príkon do 306 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 6 kV DC
• Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
• Rozmery: 152 x 107 x 72 mm
• Hmotnosť: 1684 g

Funkcia administrácie:

• Správa: konzola, Telnet, Web, SSH, TLS, SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC
• L3 statický routing: 128 pravidiel, 128 VLAN rozhrania, IPv4 OSPFv2

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: 8 úrovní, priorizácia podľa portu, DSCP/ToS, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 500 Kb - 1000 Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, RX+TX, viac portov na jeden
• Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 6 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

POE funkcie:

• Celkový napájací výkon: 240 W, IEEE 802.3at
• Počet injektorov: 8 x až 36 W
• Typ napájania: End-span

PoE vlastnosti:

• ovládanie prahovej teploty
• kontrola prahovej hodnoty pre použitie PoE
• živá kontrola PD
• PoE plánovač
