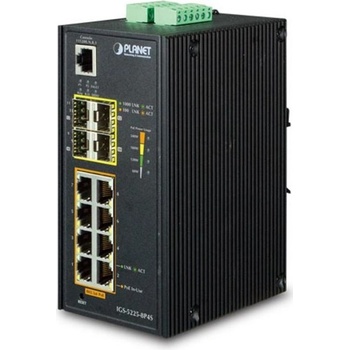

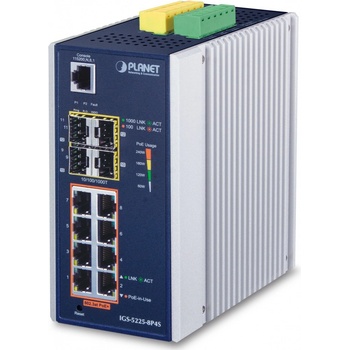

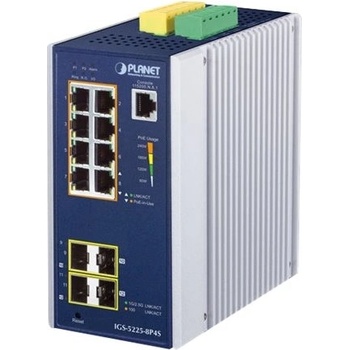

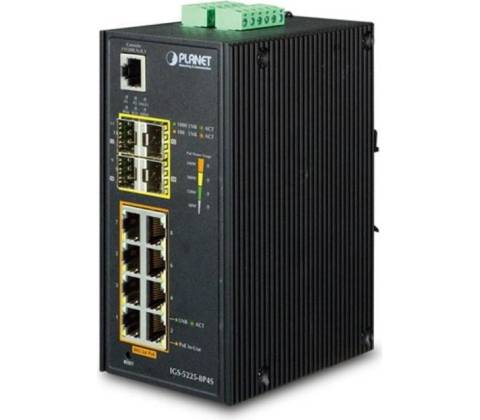

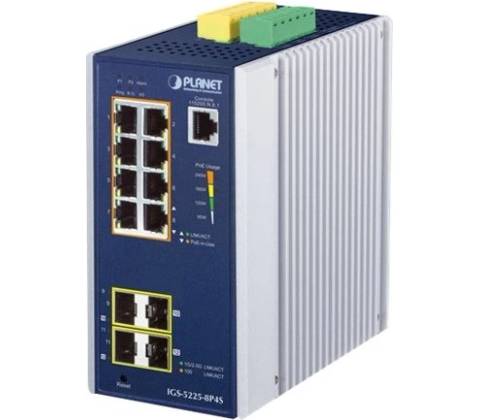

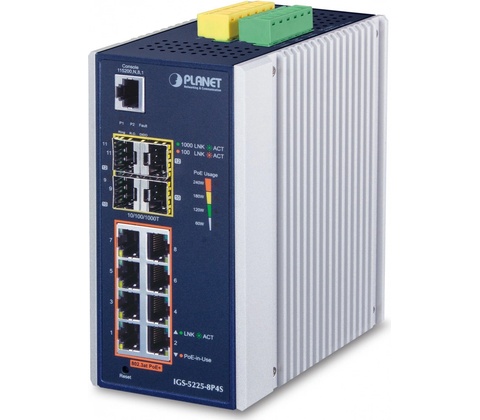

PLANET IGS-5225-8P4S

Priemyselný spravovateľný L3 PoE prepínač 8x 1000Base-T, 4x SFP 100/1000Base-X (diagnostika SFP-DDM), 2x DI/DO, napájací výkon až 240W.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree (ERPS), agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping.

Redundantné napájanie 2x DC 48~56V (vyššie napätie pre vyšší PoE výkon), ESD prepäťovej ochrany, krytie IP30, DIN inštalácia, prevádzková teplota -40~75°C.

Gigabitový spravovateľný prepínač pracujúci na 2. a 3. vrstve modelu OSI. Disponuje PoE injektormi podľa IEEE 802.3at, je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 32 pravidiel a 8 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T, 4 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) sériový port konzoly, 2 x DI/DO
• Pamäť: 8k MAC adries, buffer 4 Mb
• Priepustnosť: zbernica 24 Gbps, prevádzkovo 17,85 Mpps (64B)
• Podpora prenosu: JumboFrame 9K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: 2x DC 48-56 V, redundantné, pripojenie možné z dvoch rôznych zdrojov, celkový príkon do 255,9 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 5 kV, spínacie poplachové relé pri výpadku primárneho napájania
• Prevádzková teplota: -40 °C - 75 °C
• Rozmery: 152 x 107 x 72 mm
• Hmotnosť: 1065 g

Funkcia administrácie:

• Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS:> 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper 500Kb - 1000Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port zrýchlenia: RX, TX, RX+TX, one-to-one
• Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 6 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+ autentifikácia
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

POE funkcie:

• Celkový napájací výkon: 240 W, IEEE 802.3at
• Počet injektorov: 8 x až 36 W
• Typ napájania: End-span

Pokročilé funkcie: integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania interná tepelná ochrana

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

/>
