Planet IGS-5227-6MT-X

PLANET IGS-5227-6MT-X; Priemyselný PoE spravovateľný L2/L3 prepínač, 6 portov 1000Base-T z toho 4 PoE injektory IEEE 802.3at, napájací výkon až 140W. Pre mobilné inštalácie podľa EN50155, konektory M12. Web / SNMPv3 /...

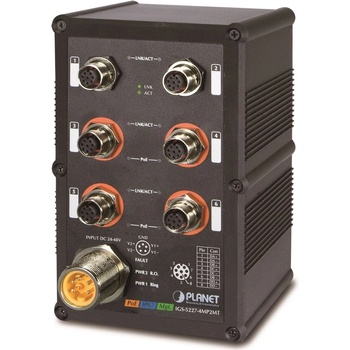

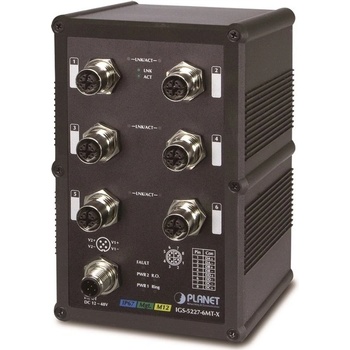

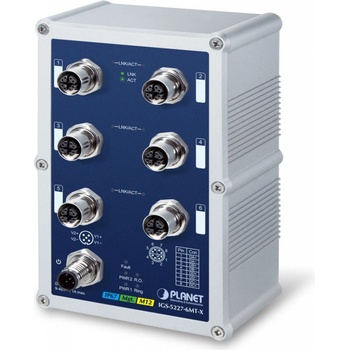

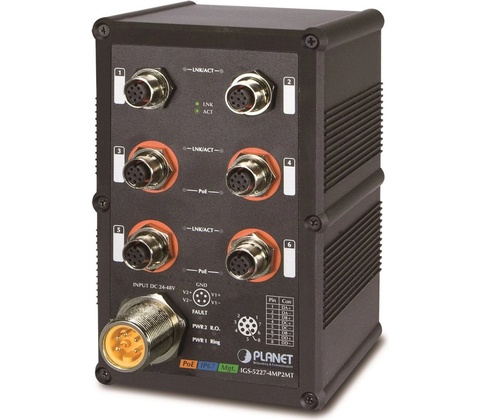

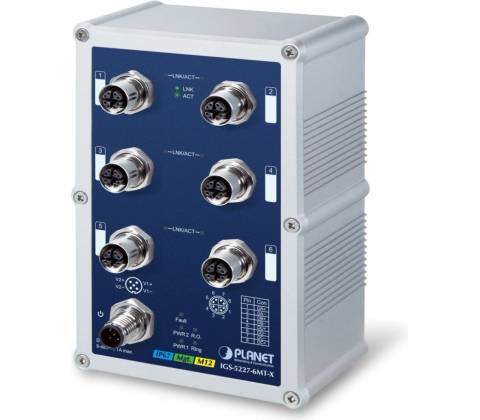

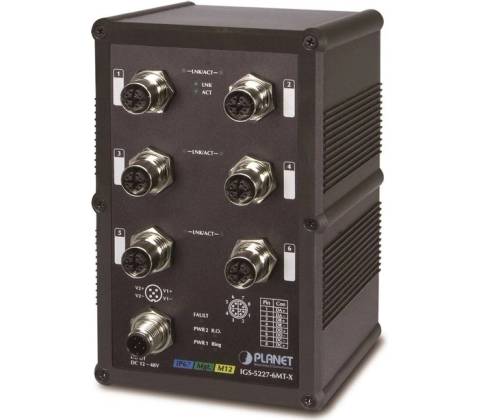

PLANET IGS-5227-6MT-X

Priemyselný PoE spravovateľný L2/L3 prepínač, 6 portov 1000Base-T z toho 4 PoE injektory IEEE 802.3at, napájací výkon až 140W. Pre mobilné inštalácie podľa EN50155, konektory M12.

Web / SNMPv3 / Telnet správa, L3 statický routing, VLAN, IGMPv3, MLD, ERPS krúžok, Spanning strom, QoS, Shaper, DHCP Snooping. Diagnostika kabeláže.

Vodotesný s krytím IP67, hliníková skriňa, rozšírený rozsah pracovnej teploty -40 až 75 °C. ESD ochrana do 6kV. Montáž na DIN lištu alebo priamo na stenu. Redundantné napájanie DC 9~48V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom a vodotesným prevedením s možnosťou aplikácie v dopravných prostriedkoch podľa EN50155. Ľahko sa inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Prepínače radu IGS-5227 sú veľmi robustné, odolné proti vode so stupňom krytia IP67 a sú konštruované v hliníkovom puzdre, porty ethernet používajú špeciálne priemyselné vodotesné konektory M12 s ochranami ESD proti elektrostatickej elektrine.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 6 x 10/100/1000BASE-T M12 8-pin X-coded (F), 1 x M12 5-pin A-coded (M)
• Pamäť: 8k MAC adries, buffer 4Mb
• Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,9 Mpps (64B)
• Podpora prenosu: JumboFrame 9K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: DC 9-48V redundantný - pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 165,3W
• Ochrana: ESD do 6kV
• Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
• Rozmery: 163 x 103 x 68,2 mm
• Hmotnosť: 1069 g

Funkcia administrácie:

• Správa: Telnet, Web, SNMP v1, v2c
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 500Kbps - 1000Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

IP Subnet-based VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 2 porty v 3 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, 256 pravidiel
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
