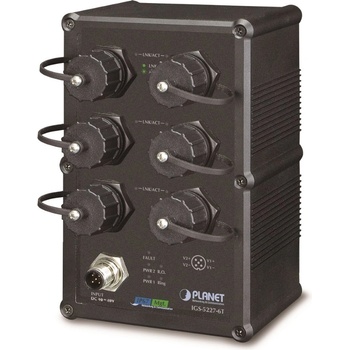

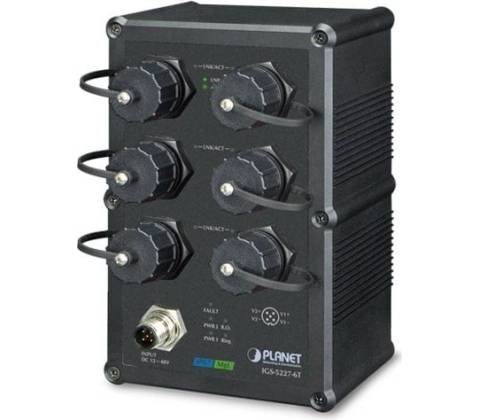

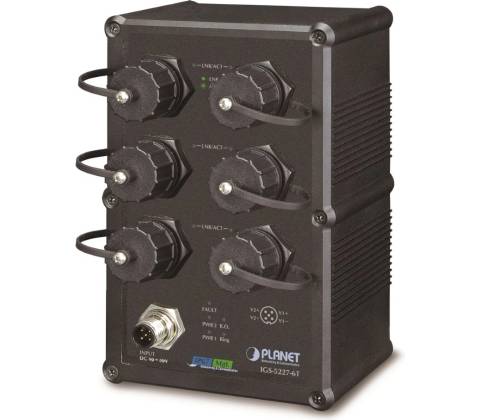

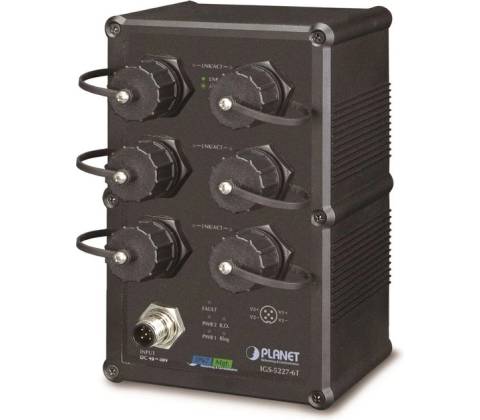

PLANET IGS-5227-6T

Priemyselný gigabitový 6portový prepínač pre mobilné inštalácie podľa EN50155, konektory RJ-45, vodotesný s krytím IP67, hliníková skriňa, rozšírený rozsah pracovnej teploty -40 až 75 °C.

Web / SNMPv3 / Telnet správa, L3 statický routing, VLAN, IGMPv3, MLD, ERPS krúžok, Spanning strom, QoS, Shaper, DHCP Snooping.

Diagnostika kabeláže. ESD ochrana do 6kV. Montáž na DIN lištu alebo priamo na stenu. Možnosť redundantného napájania DC 9~48V.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom a vodotesným prevedením s možnosťou aplikácie v dopravných prostriedkoch podľa EN50155.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Je veľmi robustný, odolný proti vode so stupňom krytia IP67 a je konštruovaný v hliníkovom puzdre, porty ethernet používajú špeciálne priemyselné vodotesné konektory RJ-45 s ochranami ESD proti elektrostatickej elektrine.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 6 x RJ-45 10/100/1000BASE-T
• Pamäť: 8k MAC adries, buffer 4Mb
• Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,9 Mpps (64B)
• Podpora prenosu: JumboFrame 9K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: DIN lišta, na stenu
• Napájanie: DC 9~48V redundantný - pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), príkon do 8 W
• Ochrana: ESD do 6kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici
• Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
• Rozmery: 163 x 103 x 68 mm
• Hmotnosť: 1069 g

Funkcia administrácie:

• Správa: Telnet, Web, SNMP v1, v2c
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 100Kbps - 1000Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

IP Subnet-based VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 2 porty v 3 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, 256 pravidiel
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
