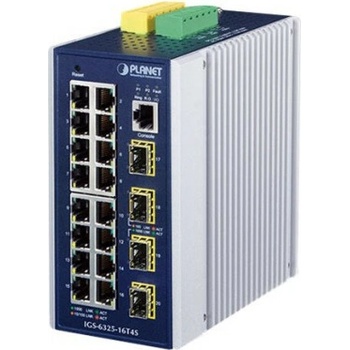

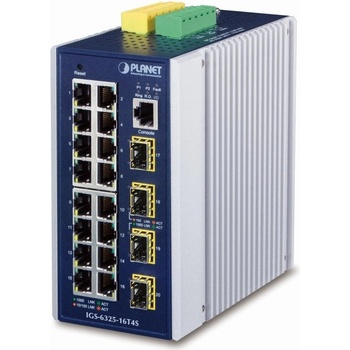

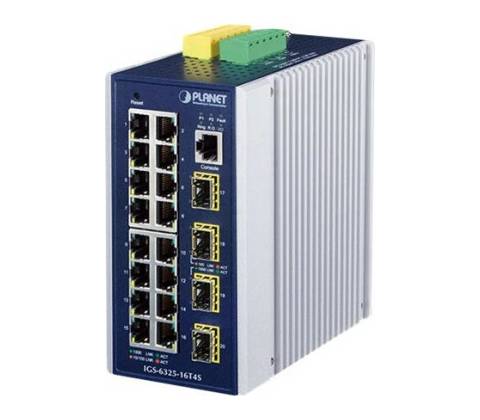

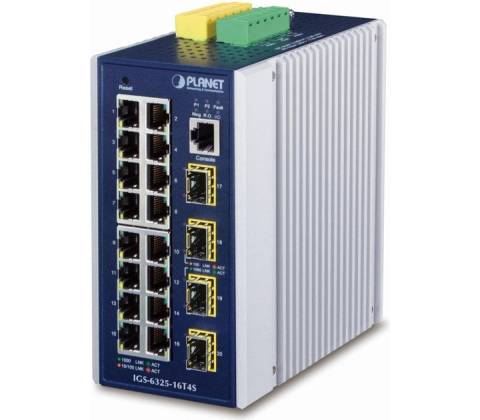

PLANET IGS-6325-16T4S

Priemyselný prepínač a konvertor 16x RJ-45 10/100/1000Base-T, 4x SFP 100/1000Base-X.

Duálne napájanie v rozsahu DC 9-48 V / AC 24 V , krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 ° C , prepäťová ochrana ESD do 6 kV, montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 16 x RJ-45 10/100/1000BASE-T, 4 x SFP 100/1000BASE-X, 1 x konzolový port RJ-45 (RS-232)
• Pamäť: 16k MAC adries
• Priepustnosť: zbernica 40 Gbps, prevádzkovo 29,76 Mpps (64B)
• Podpora prenosu: JumboFrame 10KB
• Prevedenie: DIN lišta, na stenu
• Napájanie: 9-48V DC duálne s 24V AC, celkový príkon 9,12 - 26,04 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 6 KV DC, prepäťová ochrana do 4 KV DC
• Prevádzková teplota: -40 až 75 °C
• Rozmery: 152 x 107,3 x 76,8 mm
• Hmotnosť: 1168 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.1/v1.2, SSL
• Riadenie prístupu: Protokol ACL založený na IP a MAC
• L3 routing: max. 128 VLAN rozhranie, max. 128 pravidiel, OSPFv2
• Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa DSCP/ToS, čísla portu, 802.1p priority, alebo 802.1Q VLAN tagu

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

Protocol-based VLAN

MAC-based VLAN

IP Subnet-based VLAN

Voice VLAN

Multicast VLAN

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Agregácia liniek: IEEE 802.3ad LACP, 16 portov v 14 skupinách
• Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode, až 255 IGMP skupín, MLD v1/v2
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS)
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
