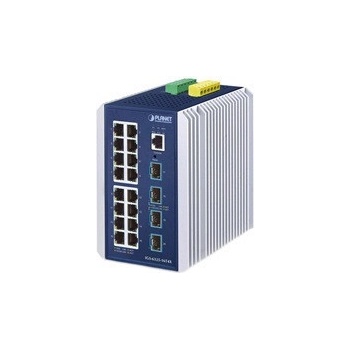

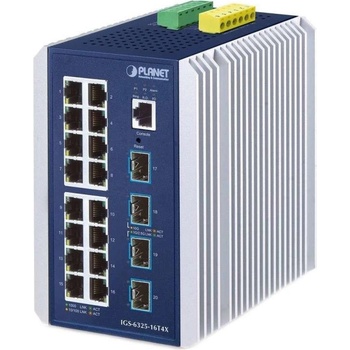

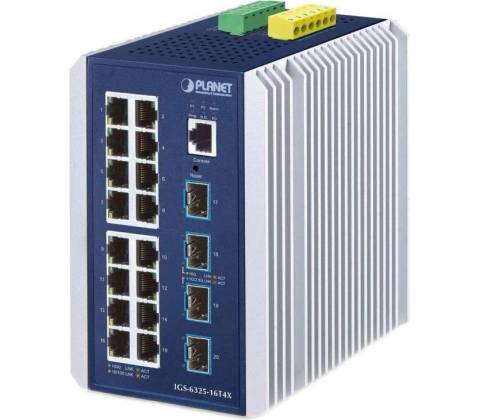

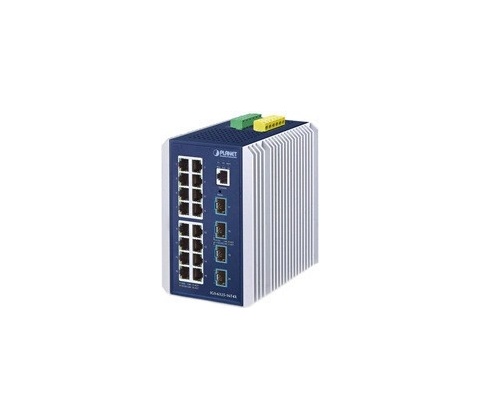

Planet IGS-6325-16T4X

PLANET IGS-6325-16T4X; Priemyselný prepínač a konvertor 16× RJ-45 10/100/1000Base-T, 4× SFP+ 10GbBase-SR/LR, 2× digitálny vstup DI, 2× digitálny výstup DO . Duálne napájanie v rozsahu DC 9–48...

PLANET IGS-6325-16T4X

Priemyselný prepínač a konvertor 16× RJ-45 10/100/1000Base-T, 4× SFP+ 10GbBase-SR/LR, 2× digitálny vstup DI, 2× digitálny výstup DO .

Duálne napájanie v rozsahu DC 9–48 V / AC 24 V , krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová ochrana ESD do 6 kV , montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 16× RJ-45 10/100/1000 Base-T, 4× SFP+ 10Gb Base-SR/LR, 1× konzolový port RJ-45 (RS-232), 2× digitálny vstup DI, 2× digitálny výstup DO
• Pamäť: 32k MAC adries
• Priepustnosť: zbernica 112 Gbps, prevádzkovo 83,3 Mpps (64B)
• Podpora prenosu: JumboFrame 10 KB
• Prevedenie: DIN lišta, na stenu
• Napájanie: 9–48 V DC duálne s 24 V AC, celkový príkon 14,4–24 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 6 kV DC, ochrana proti prepólovaniu
• Prevádzková teplota: -40 až +75 °C
• Rozmery: 152 × 107 × 96 mm
• Hmotnosť: 1503 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSHv2, TLS
• Riadenie prístupu: Protokol ACL založený na IP a MAC
• L3 routing: max. 128 VLAN rozhranie, max. 128 pravidiel, OSPFv2/v3, RIPv1/v2

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, až 256 pravidiel

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít, až 256 pravidiel

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa DSCP/ToS, čísla portu, 802.1p priority, alebo 802.1Q VLAN tagu

Podpora VLAN:

IEEE 802.1Q až 4K VLAN skupín

Q-in-Q tunneling

Private VLAN Edge (PVE)

Protocol-based VLAN

MAC-based VLAN

IP Subnet-based VLAN

Voice VLAN

Multicast VLAN

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Agregácia liniek: IEEE 802.3ad LACP, 16 portov v 10 skupinách
• Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode, až 255 IGMP skupín, MLD v1/v2
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS/TACACS+
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zzariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
