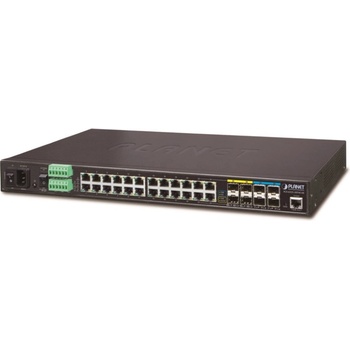

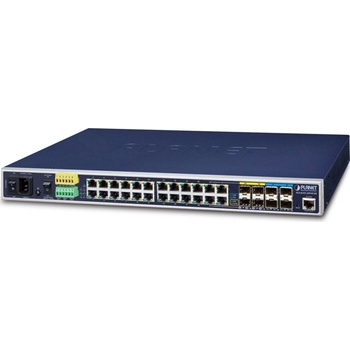

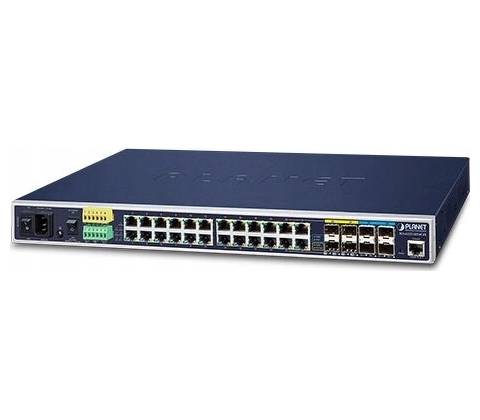

PLANET IGS-6325-20T4C4X

Priemyselný spravovateľný L3 prepínač 24x 10/100/1000Base-T, 4x SFP 100/1000Base-X, 4x SFP+ 10Gb BASE-SR/LR.

Web/SNMPv3 manažment, 256 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, ERPS Ring – doba obnovy prenosu dát je menej ako 10 ms (ITU-T G8) Switching).

Redundantné napájanie AC+DC, ESD prepäťovej ochrany, krytie IP30, prevádzková teplota -40 ~ 75 ° C, fanless - bez ventilátorov.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 24 x RJ-45 10/100/1000BASE-T, 4 x SFP+ 10GBASE-X, 4 x SFP 100/1000BASE-X, 1 x RJ-45 (RS232) sériový port konzoly
• Pamäť: 16k MAC adries, buffer 32Mbit
• Priepustnosť: zbernica 128 Gbps, priepustnosť 95,2 Mpps (64B)
• Podpora prenosu: JumboFrame 10 kB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: zdroj AC 100-240V/50-60Hz 1A alebo DC 36-60V, 1,5A), redundantný, celkový príkon do 36 W (zdroj nie je súčasťou balenia)
• Ochrana: EFT + ESD do 6 kV
• Prevádzková teplota: -40 °C - 75 °C, vlhkosť do 95 %
• Rozmery: 440 x 200 x 44,5 mm
• Hmotnosť: 2980 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1/v2/v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 routing: staticky 128 pravidiel, 128 VLAN rozhranie; dynamicky OSPF v2

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie šírky pásma v rozpätí 1kb - 1Gb/s

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupín, až 4096 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

IP Subnet-based VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 10 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Priemyselné vlastnosti:

EMI/EMS, elektromagnetická kompatibilita a zlučiteľnosť podľa CE EN-6100-4-2,3,4,5,6 elektrická bezpečnosť podľa CE EN-60950

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS
