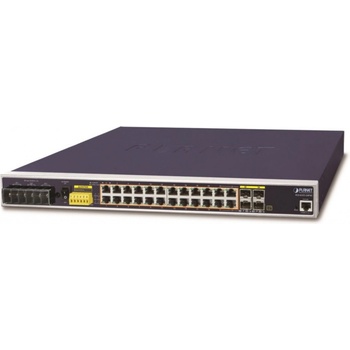

PLANET IGS-6325-24P4S

Priemyselný spravovateľný L3 prepínač 24x 10/100/1000BASE-T RJ-45 s podporou PoE+ napájania až 440 W, 4x 100/1000BASE-X SFP

Web/SNMPv3 manažment, 256 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP Snooping, podpora ONVIF, ERPS Ring - doba obnovy prenosu dát je menej ako 10 ms. Protection Switching).

ESD prepäťová ochrana, krytie IP30, prevádzková teplota -40 až 75 ° C, fanless - bez ventilátorov.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 24 x RJ-45, 4 x SFP, 1 x RJ-45 (RS232) sériový port konzoly
• Pamäť: 16k MAC adries, buffer 32Mbit
• Priepustnosť: zbernica 48 Gbps, priepustnosť 35,71 Mpps (64B)
• Podpora prenosu: JumboFrame 10 kB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: redundantné, DC 48-56 V (odporúčané je 53 V DC pre výstup PoE+), 11A, celkový príkon do 440 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 5 kV
• Prevádzková teplota: -40 až 75 ° C, vlhkosť do 95 %
• Rozmery: 440 x 300 x 44 mm
• Hmotnosť: 3740 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSH, TLS, SSL
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 routing: staticky 128 pravidiel, 128 VLAN rozhranie; dynamicky OSPF v2

ACL filter a binding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie šírky pásma v rozpätí 10kb - 13Gb/s (Ingress), 100kb - 13Gb/s (Egress)

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupín, až 4096 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje
• Agregácia liniek: IEEE 802.3ad LACP, 16 portov v 14 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

POE funkcie:

• Celkový napájací výkon: IEEE 802.3at, IEEE 802.3af
• Napájanie 48 V: max. 240 W pri jednom zdroji napájania, max. 300 W pri redundantnom napájaní
• Napájanie 52-56 V: max. 240 W pri jednom zdroji napájania, max. 440 W pri redundantnom napájaní
• Počet injektorov: 24 x až 36 W
• Typ napájania: End-span

Pokročilé funkcie: automatická detekcia napájaného zariadenia integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS
