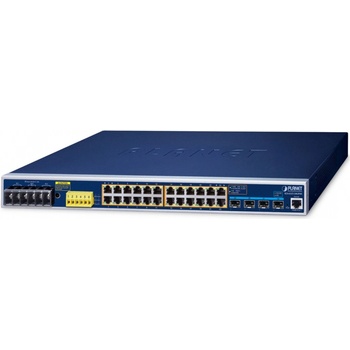

PLANET IGS-6325-24UP4X

Spravovateľný priemyselný L3 PoE switch s 24× 10/100/1000 Base-T RJ-45, 4× 10G Base-SR/LR SFP+ (spätne kompatibilný s 1G/2,5G Base-SX/LX/BX), podpora DDM diagnostiky. Porty 1–24 podporujú PoE++ napájanie (802.3af/at/bt), celkový výkon až 1440 W (pre max. výkon je potrebné duálne napájanie s rovnakým napätím, napr. 2× DC 54 V).

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , digitálne vstupy a výstupy (DI/DO) , funkcie smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 48–54 V , krytie IP30 , hliníkové telo, pracovná teplota -40 až +75 °C , fanless (bez ventilátorov), ESD ochrana do 4 kV kontaktne (8 kV vzduchom), montáž do 19" racku .

Switch ponúka podporu ONVIF , teda funkciu špeciálne navrhnutú pre IP kamery. Z grafického používateľského rozhrania stačí klientom iba jedno kliknutie pre vyhľadanie a zobrazenie všetkých dostupných ONVIF zariadení. Okrem toho môžu klienti sami nahrávať mapy podlažia, čo uľahčuje nasadenie monitorovacích a ďalších zariadení na účely plánovania a kontroly. Navyše je možné získať informácie v reálnom čase a zistiť stav online/offline.

Inteligentné switche pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Switche rady IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 24× GbE RJ-45, 4× 10G SFP+, 1× konzolový port RJ-45 (RS-232), 2× digitálny vstup DI, 2× digitálny výstup DO, 1× alarm výstup (relé)
• Pamäť: 16k MAC adries
• Priepustnosť: zbernica 128 Gbps, prevádzkovo 95,2 Mpps (64B)
• Podpora prenosu: JumboFrame 10 KB
• Prevedenie: rackmount 1U
• Napájanie: duálne, DC 48–54 V, príkon do 20,78 W bez PoE, max. 1522 W s PoE (zdroj nie je súčasťou)
• Ochrana: ESD do 4 kV DC (kontaktne), ESD do 8 kV (vzduchom)
• Prevádzková teplota: -40 až +75 °C
• Rozmery: 440 × 300 × 44 mm
• Hmotnosť: 4051 g

Funkcia administrácie:

• Správa: konzola, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel
• L3 routing: max. 128 VLAN rozhrania, 128 položiek statického smerovania, 4k položiek smerovacej tabuľky, OSPF v2/v3, RIP v1/v2, IPv4/IPv6 HW statické smerovanie

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)

Podpora VLAN:

VLAN podľa štandardu IEEE 802.1Q s tagom

IEEE 802.1ad Q-in-Q tunelovanie

Private VLAN Edge (PVE)

VLAN na základe adresy MAC

VLAN na základe protokolu

Voice VLAN

MVR (Multicast VLAN registration)

GVRP

Až 4K skupín VLAN z 4096 ID VLAN

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Podpora 7 inštancií MSTP

BPDU Guard, filtrovanie BPDU a transparentné BPDU

Root Guard

• Agregácia liniek: IEEE 802.3ad LACP, max. 14 trunk skupín s max. 16 porty na každú skupinu
• Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 2k skupín), MLD v1/v2, podpora režimu MLD querier mode (až 512 skupín)
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+, MAC
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)

PoE funkcie:

Celkový napájací výkon: max. 1440 W (podľa napájania), 802.3af, 802.3at, 802.3bt

Max. 1440 W - nutné duálne napájanie s rovnakým napätím (napr. 2× DC 54 V)

Max. 720 W - pri single napájaní

PoE++ napájanie - odporúča sa napätie viac ako DC 52 V

• Napájanie: DC 48–54 V, max. 95 W/port (802.3bt typ 4 alebo Force mód/režim)
• Počet injektorov: 24
• Typ napájania: End-span, Mid-span, BT

Pokročilé funkcie:

PD Alive Check automatická detekcia napájaného zariadenia integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov monitorovanie a správa PoE

PoE Extend režim

Rozšírený režim PoE - Standard/Legacy/Force
