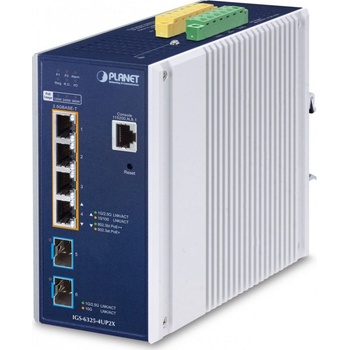

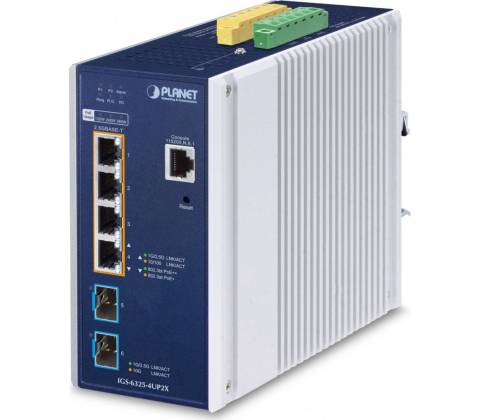

Planet IGS-6325-4UP2X

PLANET IGS-6325-4UP2X; Priemyselný L3 PoE spravovateľný prepínač 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR (spätne kompatibilný s 1000 Base-SX/LX/BX a 2500 Base-X SFP).

PLANET IGS-6325-4UP2X

Priemyselný L3 PoE spravovateľný prepínač 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR (spätne kompatibilný s 1000 Base-SX/LX/BX a 2500 Base-X SFP) , podpora DDM diagnostiky. (802.3af/802.3at/802.3bt), celkový výkon 360 W (pre max. výkon je potrebné duálne napájanie s rovnakým napätím, napr. 2x DC 54 V).

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , priemyselná odolná konštrukcia, digitálne vstupy a výstupy, funkcie smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 48-54 V , krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová ochrana (2 kV), ESD ochrana do 4 kV kontaktne (8 kV vzduchom), montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 4× RJ-45 2.5G Base-T, 2× SFP+ 10G Base-SR/LR, 1× konzolový port RJ-45 (RS-232)
• Pamäť: 8k MAC adries
• Priepustnosť: zbernica 60 Gbps, prevádzkovo 44,462 Mpps (64B)
• Podpora prenosu: JumboFrame 10 KB
• Prevedenie: DIN lišta, na stenu
• Napájanie: duálne, DC 48–54 V, príkon do 9,2 W bez PoE, max. 381 W s PoE (zdroj nie je súčasťou)
• Ochrana: ESD do 4 kV DC (kontaktne), ESD do 8 kV (vzduchom), prepäťová ochrana do 2 kV DC
• Prevádzková teplota: -40 až +75 °C
• Rozmery: 152 × 135 × 76 mm
• Hmotnosť: 1319 g

Funkcia administrácie:

• Správa: konzola, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel
• L3 routing: max. 32 VLAN rozhrania, 32 položiek statického smerovania, 1k položiek smerovacej tabuľky, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statické smerovanie

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8-úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)

Podpora VLAN:

VLAN podľa štandardu IEEE 802.1Q s tagom

IEEE 802.1ad Q-in-Q tunelovanie

Private VLAN Edge (PVE)

VLAN na základe adresy MAC

VLAN na základe protokolu

Voice VLAN

VLAN založená na IP podsieti (IP Subnet)

MVR (Multicast VLAN registration)

GVRP

Až 4K skupín VLAN z 4095 ID VLAN

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Podpora 7 inštancií MSTP

BPDU Guard, filtrovanie BPDU a transparentné BPDU

Root Guard

• Agregácia liniek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každú skupinu
• Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupín), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupín)
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, MAC
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)

PoE funkcie:

Celkový napájací výkon: max. 360 W (podľa napájania), 802.3af, 802.3at, 802.3bt

Max. 360 W - nutné duálne napájanie s rovnakým napätím (napr. 2x DC 54 V)

Max. 240 W - pri single napájaní

PoE++ napájanie - odporúča sa napätie viac ako DC 52 V

• Napájanie: DC 48-54 V, max. 95 W/port (802.3bt typ 4 alebo Force mód/režim)
• Počet injektorov: 4
• Typ napájania: End-span, Mid-span, BT

Pokročilé funkcie:

PD Alive Check automatická detekcia napájaného zariadenia integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov monitorovanie a správa PoE

PoE Extend režim

Rozšírený režim PoE - Standard/Legacy/Force

Priemyselné vlastnosti:

Zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti.

Zariadenie je odolné proti vibráciám (IEC-60068-2-6).

Zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27).

Montáž na DIN lištu :

Montáž na stenu pomocou rámu :
