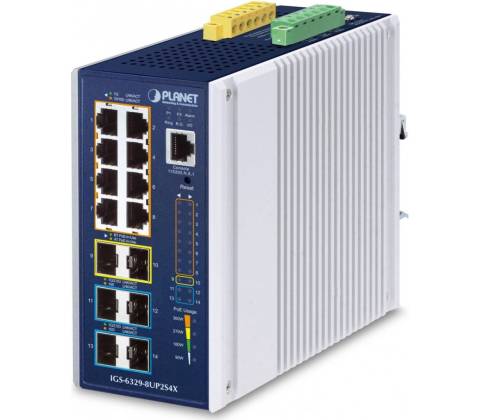

Planet IGS-6329-8UP2S4X

PLANET IGS-6329-8UP2S4X; Priemyselný spravovateľný L3 PoE prepínač ponúka 8 portov 1000 Base-T s PoE++ injektormi IEEE 802.3bt, 2 porty SFP 1000 Base-SX/LX/BX a 4 porty SFP+ 10Gb Base-SR/LR, 2x DI/DO, napája

PLANET IGS-6329-8UP2S4X

Priemyselný spravovateľný L3 PoE prepínač ponúka 8 portov 1000 Base-T s PoE++ injektormi IEEE 802.3bt, 2 porty SFP 1000 Base-SX/LX/BX a 4 porty SFP+ 10Gb Base-SR/LR , 2x DI/DO, napája .

Web/SNMP v3 manažment, 4K VLAN 802.1Q sietí, Spanning Tree (ERPS), agregácia liniek 802.3ad LACP, QoS, DHCP Snooping.

Redundantné napájanie 2x DC 48-54 V (vyššie napätie pre vyšší PoE výkon), ESD prepäťovej ochrany, krytie IP30, prevádzková teplota -40 až +75 °C .

Gigabitový spravovateľný prepínač pracujúci na 3. vrstve modelu OSI. Disponuje PoE injektormi podľa IEEE 802.3bt, je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Prepínače radu IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8x RJ-45 10/100/1000 Base-T, 2x SFP 1000 Base-SX/LX/BX (kompat. s 100 Base-FX a 2500 Base-X), 4x SFP+ 10G Base-SR/LR, 1x RJ-25
• Pamäť: 32k MAC adries, 32 Mbit buffer
• Priepustnosť: zbernica 106 Gbps, prevádzkovo 78,87 Mpps (64B)
• Podpora prenosu: Jumbo Frame 10 KB
• Prevedenie: DIN lišta, na stenu
• Napájanie: zdroj redundantný, 48-54 V DC (pre PoE++ využitie je potrebné 52 V a vyššie), celkový príkon do 430 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD vzduchom do 8 KV DC, kontaktne do 6 KV DC
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
• Rozmery: 152 x 135 x 76 mm
• Hmotnosť: 1619 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 záznamov
• L3 routing: 128 pravidiel, 128 VLAN rozhrania, RIPv2, IPv4 OSPFv2, IPv6 OSPFv3

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia podľa čísla portu, 802.1p priority, 802.1Q VLAN tagu či DSCP/TOS v IP pakete /> Port shaper nastavenia v rozpätí 500 kb - 1000 Mbps

Podpora VLAN:

IEEE 802.1Q až 4K VLAN skupín, až 4095 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

Protocol-based VLAN

MAC-based VLAN

Voice VLAN

Multicast VLAN

GVRP

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje, many-to-one
• Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 3 skupinách
• Multicast IGMP: IGMP v1/v2/v3, až 255 skupín, podpora režimu IGMP querier mode, MLD v1/v2
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS), TACACS+, IP+MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)

PoE funkcie:

• Celkový napájací výkon: 360 W, IEEE 802.3bt PoE++
• Počet injektorov: 8x až 95 W
• Typ napájania: End-span, Mid-span, UPoE

Pokročilé funkcie: integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Extend režim pre podporu napájania až na vzdialenosť 160 metrov

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
