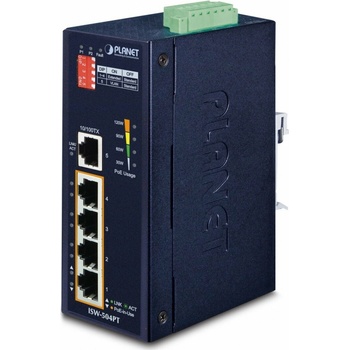

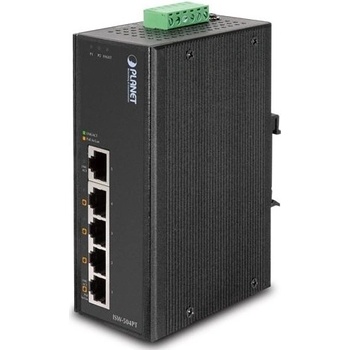

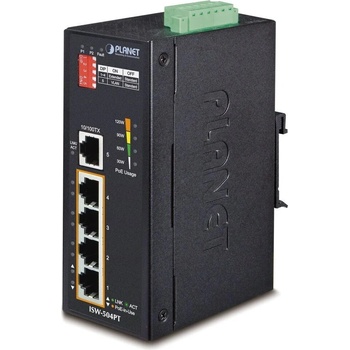

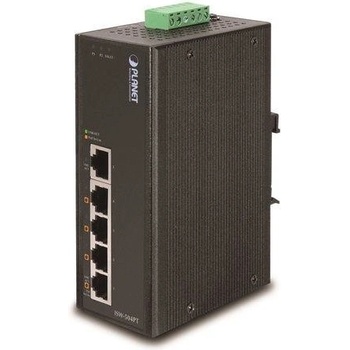

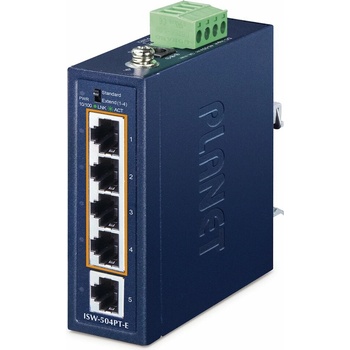

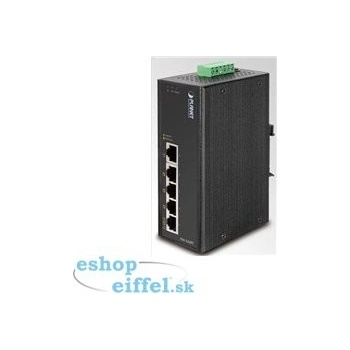

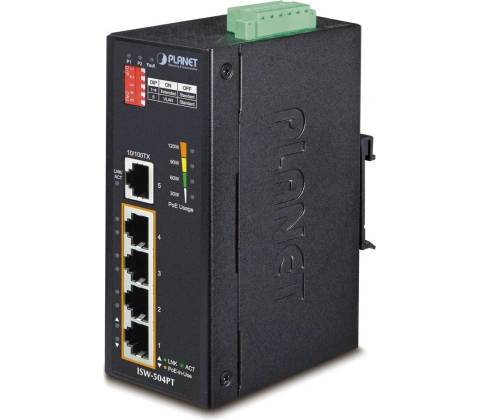

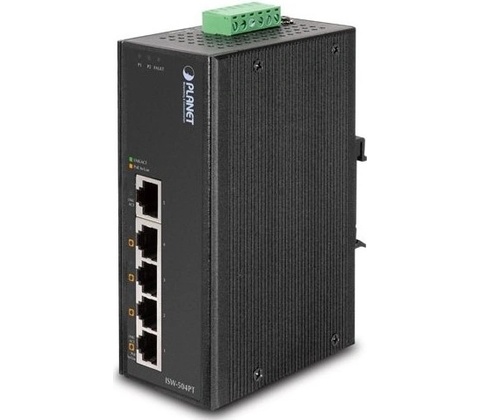

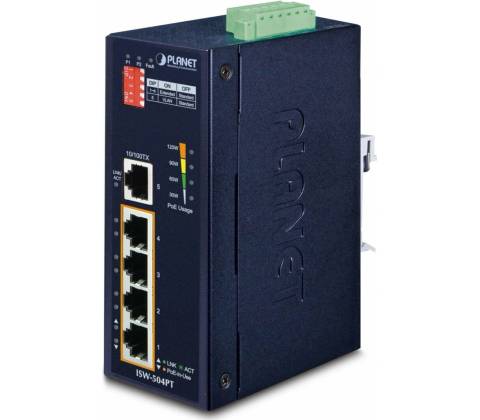

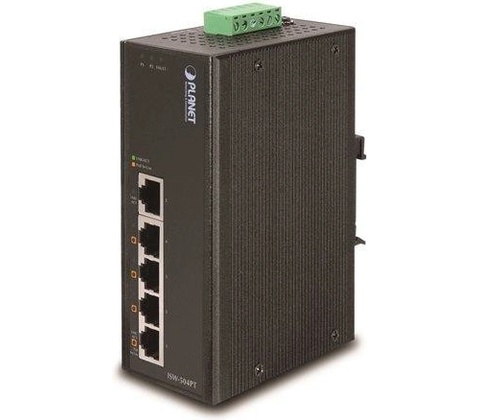

Planet ISW-504PT

Priemyselný prepínač PoE+ (802.3af/at), 4x porty RJ-45 10/100 Base-TX s injektormi PoE+ (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (s napájaním DC 48 V).

Nespravované, podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pre plný duplex, Back pressure pre polovičný duplex), redundantné napájanie DC 12-48 V, krytie IP40, kovový kryt, prevádzková teplota -40 až +75 °C, bez ventilátora, LED indikácia využitia PoE, prepínač DIP (Standard/VLAN/Extend), výstup alarmu (výpadok napájania), ochrana proti prepätiu ESD do 5 kV, montáž na lištu DIN alebo na stenu, aktualizovaná verzia v3.

Priemyselné ethernetové prepínače sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzie série prepínačov s rozšíreným teplotným rozsahom.

Prepínače radu ISW sa ľahko inštalujú na štandardnú lištu DIN alebo priamo na stenu a umožňujú nasadenie známej technológie Ethernet aj v priemyselnom prostredí. Rovnako sú vhodné na inštaláciu vo vonkajších krytoch s veľkými výkyvmi prevádzkových teplôt (typicky bezdrôtové aplikácie a aplikácie MAN ISP).

Ako prepínač PoE dokáže priamo napájať až 4 koncové zariadenia kompatibilné so štandardom IEEE 802.3af/at, takže je ideálny pre aplikácie so zníženou kapacitou napájania koncových zariadení!

Prepínač je vybavený prepínačom manuálneho režimu:

Štandardný - prepínač napája zariadenia do maximálnej vzdialenosti 100 m.

VLAN - porty sú od seba logicky oddelené, v tomto režime možno zabrániť nežiaducim multicastovým a broadcastovým búrkam.

Extend - prepínač napája zariadenia do vzdialenosti 250 m so zníženou priepustnosťou 10 Mb/s na port (podpora napájania do 25 W).

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

• Porty: 5x port RJ-45 10/100 Base-TX
• Pamäť: 1K MAC adries, JumboFrame 1,5 kB
• Priepustnosť: 1 Gb/s zbernica, 0,74 Mpps (64 B) operatívne
• Konštrukcia: lišta DIN, montáž na stenu
• Napájanie: DC 12-48 V, redundantné, vlastná spotreba do 3,7 W (max. 136,8 W pri plnom zaťažení PoE), možnosť pripojenia z dvoch rôznych napájacích zdrojov (nie sú súčasťou dodávky)
• Ochrana: ESD do 5 kV DC, ochrana proti prepólovaniu
• Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
• Rozmery: 135 x 85,1 x 50 mm
• Hmotnosť: 596 g

Funkcia PoE:

Celkový výkon: max. 120 W (v závislosti od napájania), IEEE 802.3at/af 120 W pri napájaní 48 V DC 90 W pri napájaní 24 V DC 60 W pri napájaní 12 V DC

• Počet injektorov: 4x až 36 W
• Typ napájania: koncový

Ochrana (obvod) proti rušeniu medzi portami

Automatická detekcia napájaného zariadenia

Rozšírený režim 10 Mb/s s dosahom do 250 m

Priemyselné funkcie:

Zariadenie je odolné voči pádu (IEC-60068-2-32) z výšky 75 cm na všetky nárazové časti

Zariadenie je odolné voči vibráciám (IEC-60068-2-6)

Zariadenie je odolné voči zrýchleniu pri preťažení 50 g krátkodobo, 4 g dlhodobo, (IEC-60068-2-27)
