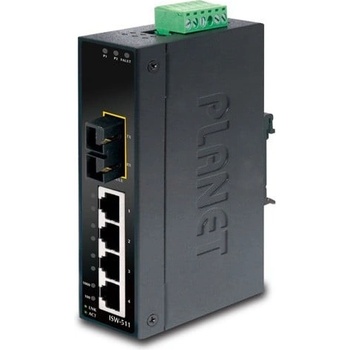

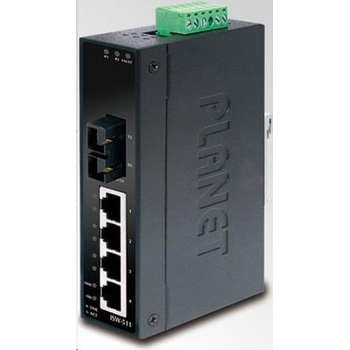

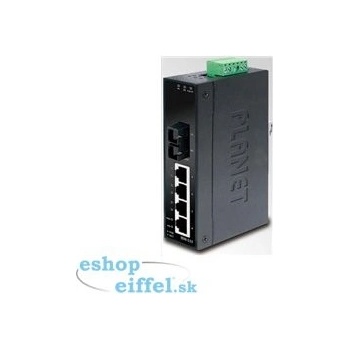

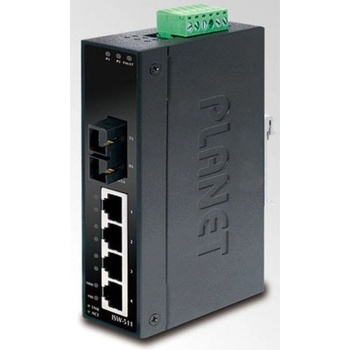

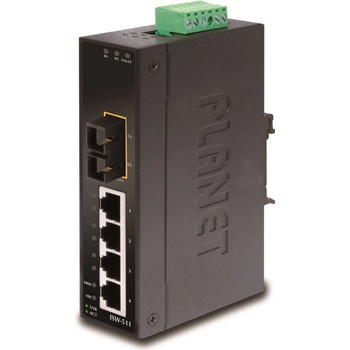

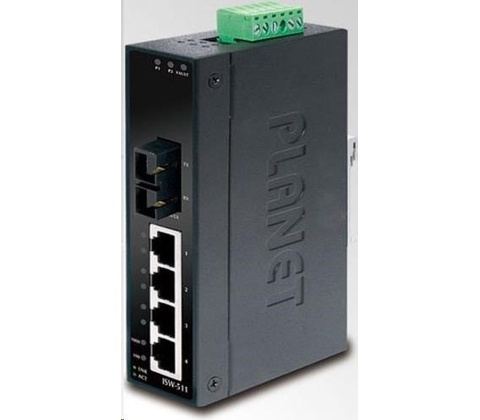

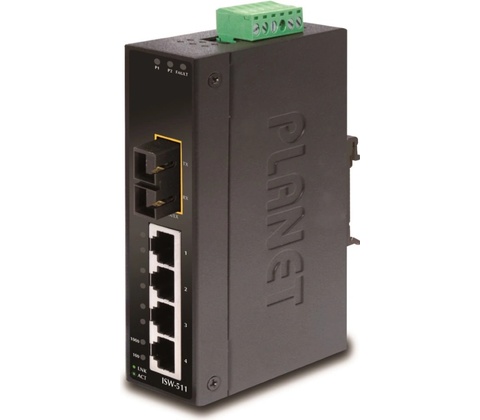

PLANET ISW-511

PLANET ISW-511; 5portový prepínač a konvertor pre priemyselné aplikácie. 4 porty 10/100Base-TX, 1 optický port 100Base-FX, SC konektory, multimode, 1310nm, dosah 2km. Možnosť redundantného napájania v rozsahu 12-48...

PLANET ISW-511 5portový prepínač a konvertor pre priemyselné aplikácie. 4 porty 10/100Base-TX, 1 optický port 100Base-FX, SC konektory, multimode, 1310nm, dosah 2km.

Možnosť redundantného napájania v rozsahu 12-48V DC, krytie IP30, hliníková skriňa, pracovná teplota -10~60 °C. Montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 4 x RJ-45 10/100BASE-TX, 1 x 100BASE-FX
• Pamäť: 2k MAC adries, buffer 1Mb
• Priepustnosť: zbernica 1 Gbps, prevádzkovo 0,74 Mpps (64B)
• Prevedenie: DIN lišta, na stenu
• Napájanie: 12-48V DC redundantný, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 9,1W
• Ochrana: ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
• Prevádzková teplota: -10°C - 60°C
• Rozmery: 135 x 97 x 32 mm
• Hmotnosť: 436 g

Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

• ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
• ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
• STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
• ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
• ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
• ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
• ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
• ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
• ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu : order="0" alt="book.jpg" />Manuál
