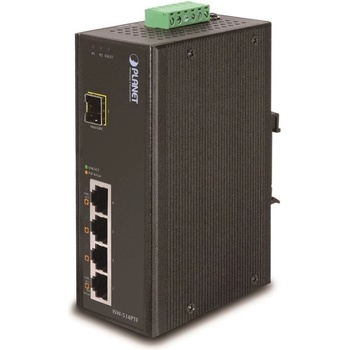

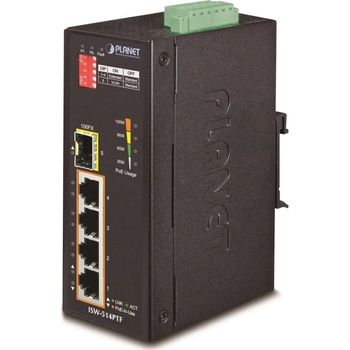

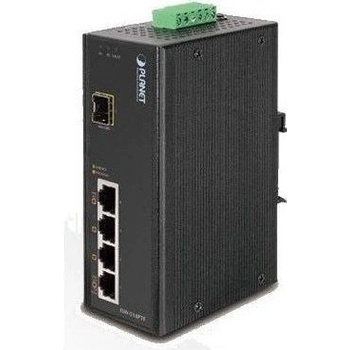

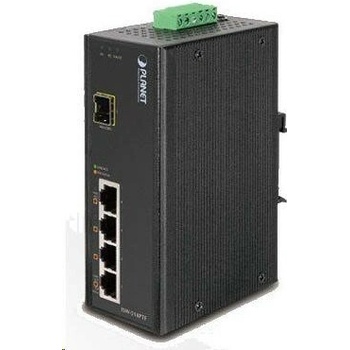

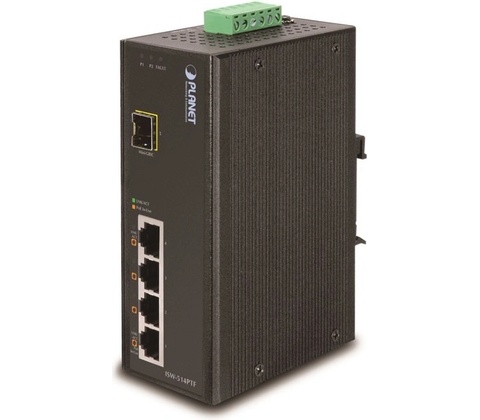

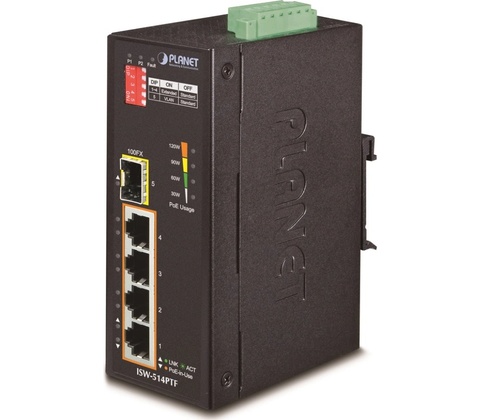

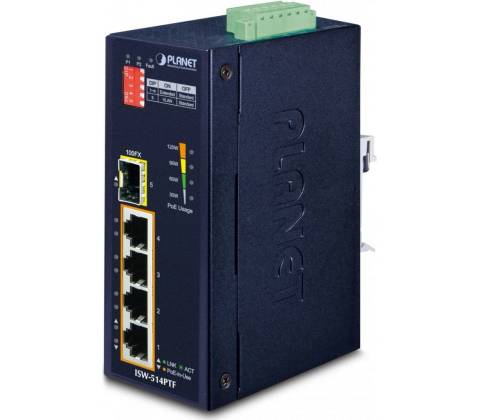

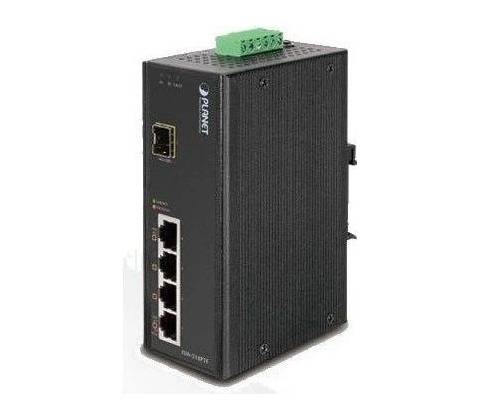

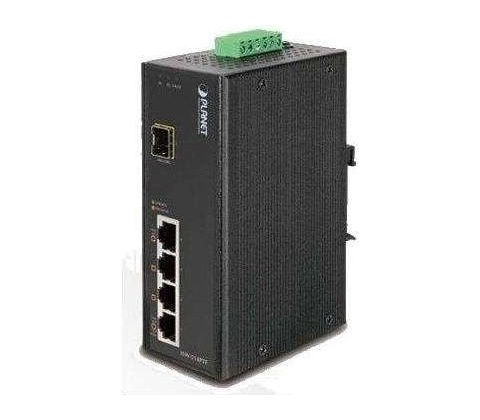

PLANET ISW-514PTF

Prepínač pre priemyselné aplikácie 4x 10 / 100Base-TX vrátane PoE + IEEE 802.3at injektorov + 1x 100FX (SFP slot) , výkon PoE až 120 W . Automatická detekcia 10 / 100Mbps, full duplex , 2k MAC adries, detekcia priamy / krížený kábel. Možnosť redundantného napájania 12-48 V , alarmový výstup pri výpadku. Hliníková skriňa, stupeň krytia IP40 , rozšírený rozsah pracovnej teploty -40 až 75 ° C . Montáž na DIN lištu alebo priamo na stenu.

Tento model umožňuje prepínať medzi operačnými režimami Standard, VLAN a Extend. Režim Standard ponúka prenosovú rýchlosť 10/100 Mbps na vzdialenosť 100 m pri 30 W PoE. Režim VLAN izoluje jednotlivé porty, a pomáha tak zabrániť vzájomnému ovplyvňovaniu rozosielania IP kamier. V Extend režime možno rozšíriť prenosovú vzdialenosť až na 250 m pri rýchlosti 10 Mbps a 25 W PoE.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasy. Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známe Ethernetové technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajších umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie alebo kamerové systémy).

Verzia s PoE IEEE 802.3at umožňuje priamo napájať až 4 koncové zariadenia, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania koncových zariadení!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 4 x RJ-45 10 / 100Base-TX, 1 x SFP 100Base-FX Pamäť: 2k MAC adries Priepustnosť: zbernice 1 Gbps, prevádzkovo 0,74 Mpps (64b ) Prevedenie: DIN lišta, na stenu Napájanie: 12-48 V DC redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia) Ochrana: ESD do 5 kV, ochrana proti prep ólování, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu), alarmový výstup aktivovaný pri výpadku napájaný Prevádzková teplota: -40 ° C až 75 ° C Rozmery: 135 x 85,1 x 50 mm Hmotnosť: 598 g

POE funkcie:

Celkový napájací výkon: 120 W pri 48 V DC, 90 W pri 24 V DC, 60 W pri 12 V DC, IEEE 802.3at Počet injektorov: 4 x až 36 W Typ napájanie: End-span

Pokročilé funkcie:

• Automatická detekcia napájaného zariadenia
• Extended mód s dosahom až 250 m

• Priemyselné vlastnosti: zariadenie je odolné proti pádu (IEC-60068-2-32 ) z výšky 75 cm na všetky dopadové časti zariadenie je odolné proti vibráciám (IEC-60068-2-6) zariadenie je odolné proti preťaženiu krátkodobému zrýchlenie 50g, dlhodobému 4g, ( IEC-60068-2-27) elektrická bezpečnosť podľa CE EN-60950
• EMC Elektronická kompatibilita (EMI): STN EN 55032: 2015 + AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
• EMC požiadavky na odolnosť (EMS): STN EN 55024 A1: 2015 - zariadenia informačných techniky STN EN 55035: 2017 - Elektromagnetická kompatibilita multimediálnych zariadení STN EN 61000-4-2: 2008 - Elektrostatický výboj ESD STN EN 61000-4 -3 A2: 2010 - Vyžarované vysokofrekvenčné elektromagnetické pole STN EN 61000-4-4: 2012 - Rýchle elektrické prechodné javy / skupiny impulzov EFT STN EN 61000-4-5: 2014 - Rázový impulz a prepätiu STN EN 61000-4-6: 2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými poľami STN EN 61000-4-8: 2009 - Magnetické pole sieťového kmitočtu STN EN 61000-4-11: 2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
