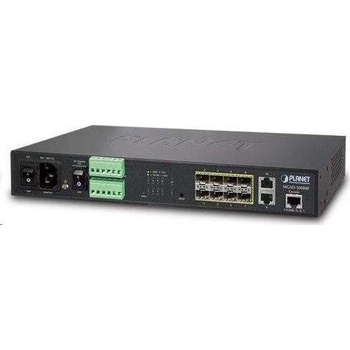

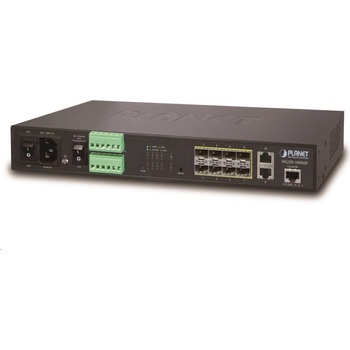

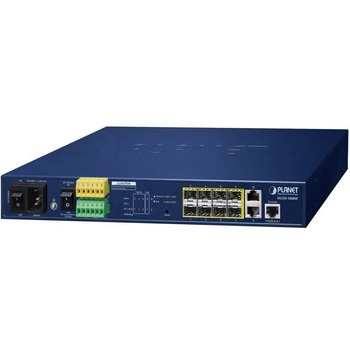

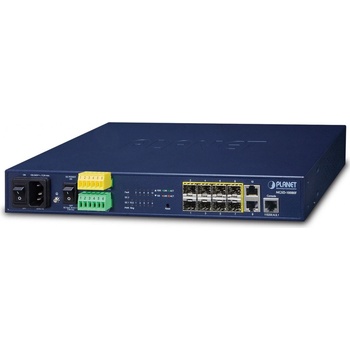

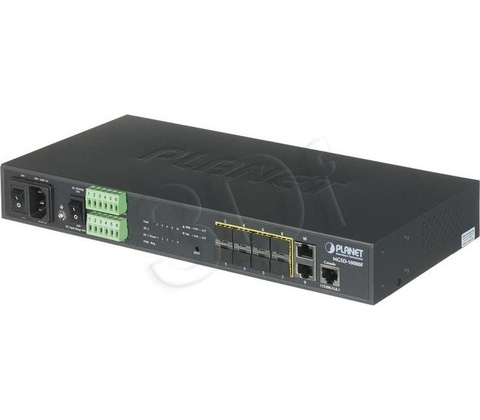

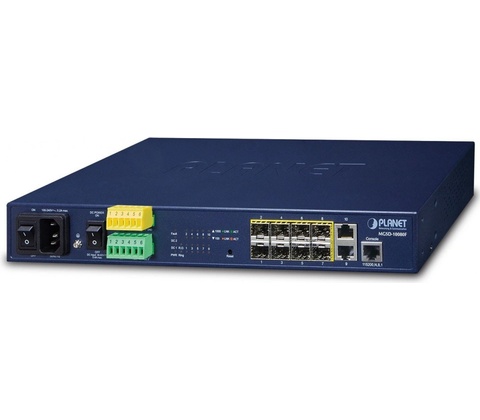

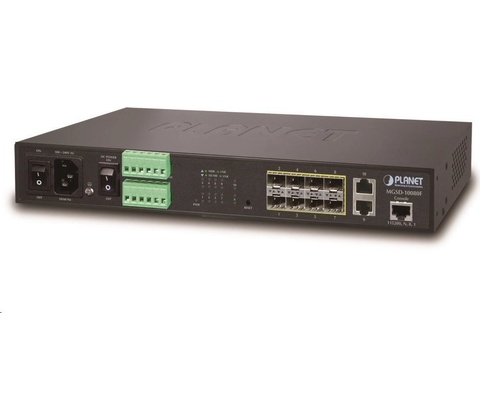

PLANET MGSD-10080F

Administrovateľný IPv4/IPv6 switch, 8 pozícií pre SFP moduly (2× 100/1000/2500BASE-X + 6× 1000BASE-SX/LX/BX), podpora SFP-DDM 2× RJ-45 (10/100/1002BASE-T (RJ-45 serial - DB9).

VLAN 802.1Q, IGMPv3, QoS , LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, statický routing na 3. vrstve, IP+MAC binding, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/ v2 /v3, - doba obnovy prenosu dát je menej ako 10 ms (ITU-T G.8032 ERP Ethernet Ring Protection Switching).

Rackmount, bez ventilátorov (fanless), duálne napájanie AC+DC .

Spravovateľný SFP optický switch určený pre aplikácie v oblasti rozsiahlych sietí, telekomunikácií a pre poskytovateľov služieb internetu ISP alebo televízie IPTV. Jeho fyzická a odolná konštrukcia ho predurčuje na priamu inštaláciu v trasových alebo koncových rozvádzačoch. Zariadenie je prevádzkyschopné v teplotnom rozsahu -10 až +60 °C, je možné ho napájať redundantne, disponuje digitálnym I/O rozhraním a všetky porty sú prístupné z predného panelu.

Správa switcha je možná skrz protokoly IPv4 aj IPv6, SNMPv3 a zabezpečene na šifrovanej vrstve SSL/SSH. Funkcia obsahuje vhodné pre integráciu v dátových centrách alebo pre pripojenie a bezpečnú prevádzku koncových užívateľov, je možné riadiť prevádzku na základe QoS, filtrovať a autorizovať prístupy prostredníctvom zoznamu ACL (Access Control List), fyzicky je možné aktivovať porty na základe autentizácie na serveri RADIUS protokolom IEEE 802.1x.

Softvérový routing VLAN na 3. vrstve IPv4 a IPv6 pre bezpečnú a flexibilnú správu

MGSD-10080F poskytuje nielen veľmi vysoký prenosový výkon a vynikajúce technológie 2. vrstvy, ale aj funkciu softvérového smerovania IPv4/IPv6 VLAN, ktorá umožňuje krížiť rôzne VLAN a rôzne IP adresy za účelom vysoko bezpečnej, flexibilnej správy a jednoduchšieho sieťového použitia.

Možný monitoring mobilnou aplikáciouCloudViewer .

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

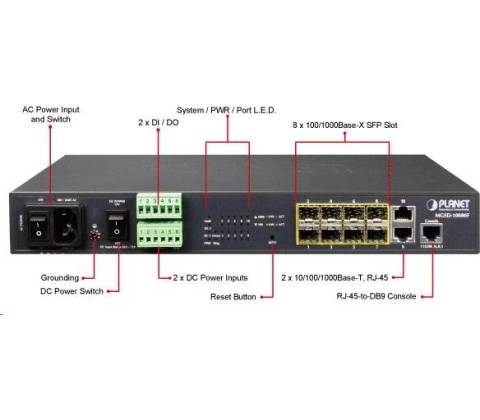

• Porty: 2× RJ-45 10/100/1000BASE-T, 2× SFP 100/1000/2500BASE-X, 6× 1000BASE-SX/LX/BX, 1× RJ-45 (RS-232) port konzoly, 2× DI
• Pamäť: 8k MAC adries, 256 Mb SDRAM, 64 Mb flash
• Priepustnosť: zbernica 26 Gbps, prevádzkovo 19,3 Mpps (64B)
• Podpora prenosu: JumboFrame 9KB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: interný zdroj 100–240 V/50–60 Hz AC, duálne s 36–60 V DC, celkový príkon do 11,2 W
• Ochrana: ESD do 6 kV
• Prevádzková teplota: -10 až +60 °C
• Rozmery: 330 × 155 × 43,5 mm
• Hmotnosť: 1661 g

Funkcia administrácie:

• Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel
• L3 statický routing: 32 pravidiel, 8 VLAN rozhrania, IPv4/IPv6

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, DSCP

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/ToS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 100 Kbps až 1000 Mbps

Podpora VLAN:

IEEE 802.1Q až 255 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

IP Subnet-based VLAN

Protocol-based VLAN

Voice VLAN

Multicast VLAN Registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port mirroring: RX, TX, oboje, 1 to 1 monitor
• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 5 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP + MAC binding, VLAN + MAC binding, TACACS +
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS
