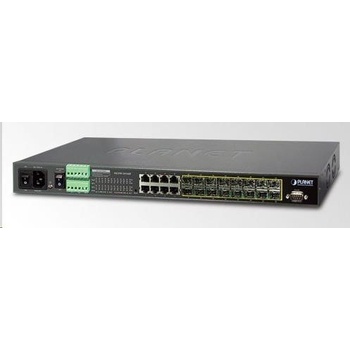

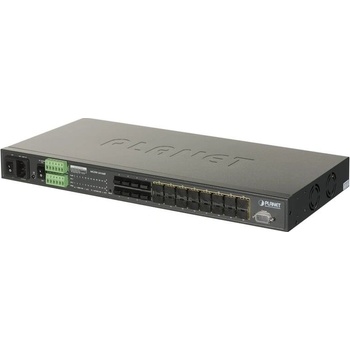

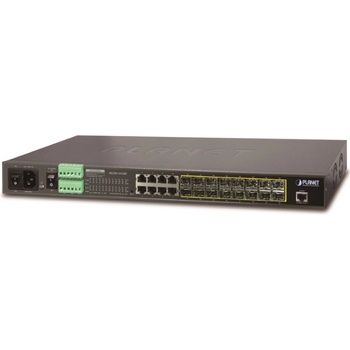

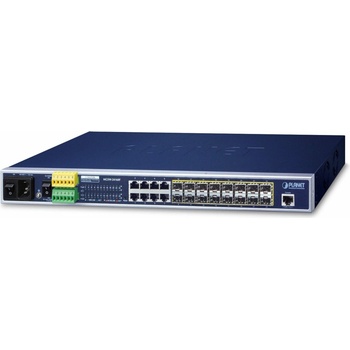

PLANET MGSW-24160F

PLANET MGSW-24160F; Administrovateľný IPv4/IPv6 prepínač, 16x pozícia pre SFP moduly (dual-speed, je možné aplikovať Fast Ethernet aj Gigabit SFP moduly), 8x 1000Base-T RJ-45 zdieľaných, 2x DI+2x DO. VLAN 802.1Q 255 sietí, IGM...

PLANET MGSW-24160F

Administrovateľný IPv4/IPv6 prepínač, 16x pozícia pre SFP moduly (dual-speed, je možné aplikovať Fast Ethernet aj Gigabit SFP moduly), 8x 1000Base-T RJ-45 zdieľaných, 2x DI+2x DO. VLAN 802.1Q 255 sietí, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, IP + MAC binding, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/ v2 /v3, SSH/SSL, podpora IPv ako 10 ms (ITU-T G.8032 ERP Ethernet Ring Protection Switching). Rackmount, duálne napájanie AC+DC.

Spravovateľný SFP optický prepínač určený pre aplikácie v oblasti rozsiahlych sietí, telekomunikácií a pre poskytovateľov služieb internetu ISP alebo televízie IPTV. Jeho fyzická a odolná konštrukcia ho predurčuje na priamu inštaláciu v trasových alebo koncových rozvádzačoch. Zariadenie je prevádzkyschopné v teplotnom rozsahu -10 až 60 ° C, je možné ho napájať redundantne, disponuje digitálnym I/O rozhraním a všetky porty sú prístupné z predného panelu.

Správa prepínača je možná skrz protokoly IPv4 aj IPv6, SNMPv3 a zabezpečene na šifrovanej vrstve SSL/SSH. Funkcia obsahuje vhodné pre integráciu v dátových centrách alebo pre pripojenie a bezpečnú prevádzku koncových užívateľov, je možné riadiť prevádzku na základe QoS, filtrovať a autorizovať prístupy prostredníctvom zoznamu ACL (Access Control List), fyzicky je možné aktivovať porty na základe autentizácie na serveri RADIUS protokolom IEEE 802.1x.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 8 x RJ-45 10/100/1000BASE-T, 16 x SFP 100/1000BASE-X, 1 x RJ-45 (RS232) port konzoly
• Pamäť: 8k MAC adries, 1392KB buffer
• Priepustnosť: zbernica 48 Gbps, prevádzkovo 35,7 Mpps (64B)
• Podpora prenosu: JumboFrame 10KB
• Prevedenie: rackmount 1U
• Napájanie: zdroj 100-240V/50-60Hz AC, duálne s 36-60V DC, celkový príkon do 37,8W
• Ochrana: ESD do 6KV DC
• Prevádzková teplota: 0 až 60 °C
• Rozmery: 440 x 200 x 44.5 mm
• Hmotnosť: 3000 g

Funkcia administrácie:

• Správa: konzola cez RS232, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel
• L3 statický routing: 32 pravidiel, 128 VLAN rozhranie

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, DSCP

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/TOS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenie v rozpätí 100 kbps - 1000 Mbps

Podpora VLAN:

IEEE 802.1Q až 256 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

IP Subnet-based VLAN

Multicast VLAN registration

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 24 skupinách
• Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno

Ethernet kruhovej topológie STP/RSTP/MSTP a ERPS
