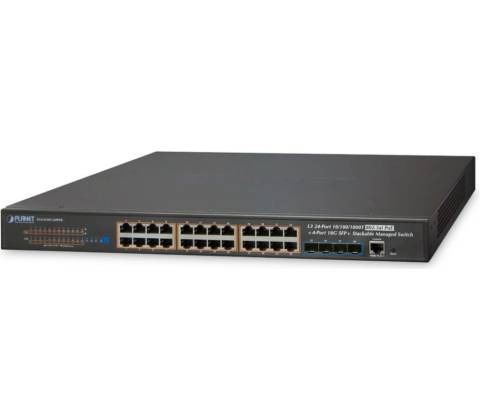

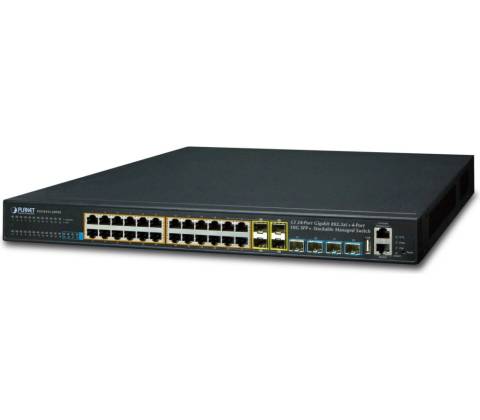

PLANET SGS-6341-24P4X

Stohovateľný riadený L3 PoE switch, 24x 1000 Base-T, 4x SFP 100/1000 Base-X combo port, 4x 10G Base SFP+ , PoE injektory 802.3at do 370 W.

RIP/OSPF, VLAN 802.1Q 255 sietí, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, Security funkcie, IP/MAC ACL, DHCP snooping, 802.1x RADIUS.

Správa Web/SNMP v3, HW stohovanie, IP stohovanie až 24 jednotiek SGS-634x, podpora IPv6, rackmount 19" (1U), napájanie AC 100-240 V (50/60 Hz). 10Gigabitový spravovateľný prepínač pracujúci na 3. vrstve modelu OSI. Je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch.

Prepínač je vybavený 24x 10/100/1000 Mbps gigabitovými portami Ethernet, 4x SFP portami zdieľanými s metalickými RJ-45 portami s rýchlosťou 100/1000 Mbps a 4x 10G SFP+ slotmi, metalické porty poskytujú napájanie po ethere záťažou až 370 W.

Stohovacia funkcia umožňuje rozširovať kapacitu centrálnych prepínačov vrátane plánovania ich celkovej priepustnosti, v jeden spravovateľný celok je možné spojiť až 24 prepínačov (IP stacking).

Prevádzkovo je zariadenie vybavené výkonnou architektúrou s priepustnosťou internej zbernice až 128 Gbps. až 256 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 12 skupín po 8 portoch pre každú skupinu.

Zariadenie sa spravuje s pomocou webového prehliadača alebo prostredníctvom SNMP utility s podporou protokolu SNMP v2c aj šifrovaného SNMP v3, je podorovaná súčasná správa protokoly IPv4 a IPv6 vo forme DualStack.

IP stacking pomáha správcom siete jednoducho konfigurovať až 24 prepínačov v rovnakej sérii pomocou jednej adresy IP namiesto pripojenia a nastavenia jednotlivých jednotiek jednotlivo.

Rad SGS-6341 sa môže zapojiť ako kruh ( HW stacking ) pre zaistenie redundancie a zaručenie integrity dát aj v prípade zlyhania jedného prepínača v stohu/stacku.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X, 4x SFP+ 10G Base-X SR/LR, 1x RJ-45 sériový port konzoly, 1x USB 2.0 (záloha a obnovenie konfigurácie
• Pamäť: 16k MAC adries, buffer 1,5 MB
• Priepustnosť: zbernica 128 Gbps, prevádzkovo 95 Mpps (64b)
• Podpora prenosu: JumboFrame 9KB
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: zdroj AC 100-240 V (50/60 Hz), celkový príkon do 401,7 W
• Ochrana:> bez ochrany
• Prevádzková teplota: 0 až +50 °C
• Rozmery: 440 x 320 x 43,6 mm
• Hmotnosť: 4503 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH, SNMP v1/v2c/v3, sériová konzola, RMON skupiny 1,2,3,9
• Riadenie prístupu: Protokol ACL založený na IP a MAC
• L3 routing: 128 statických záznamov, dynamické protokoly RIP, OSPF v2, PIM-DM/SM

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, až 512 pravidiel

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít, až 512 pravidiel

Priorizácia prevádzky QoS: 8 prioritných frontov na všetkých portoch, priorizácia prevádzky podľa IEEE 802.1pa podľa ToS/DS v IP pakete, možnosť nastavenia obmedzenia posielaných paketov na port a podľa na QoS pravidiel

Podpora VLAN:

VLAN so značkami 802.1Q, až 256 skupín VLAN 802.1ad Q-in-Q tunneling (stohovanie VLAN)

GVRP pre správu VLAN

Private VLAN Edge (PVE)

VLAN založené na protokole

VLAN založená na MAC

VLAN s podsieťou IP (subnet)

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port zrýchlenie: RX, TX, RX+TX
• Agregácia liniek: IEEE 802.3ad LACP/static trunk, 8 portov v 12 skupinách
• Multicast IGMP: IGMP v1/v2/v3 snooping, podpora režimu IGMP querier mode, podpora MLD v1/v2, podpora MVR, až 4K skupín multicast (IPv4 + IPv6)
• Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)

PoE funkcie:

• Celkový napájací výkon: 370 W, IEEE 802.3af, IEE 802.3at
• Počet injektorov: 24x až 30,8 W
• Typ napájania: End-span

Pokročilé funkcie: integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania net/SGS-6341/SGS-6341-16S8C4XR/SGS-6341-16S8C4XR_3.jpg" alt="SGS-6341-16S8C4XR_3.jpg" />
