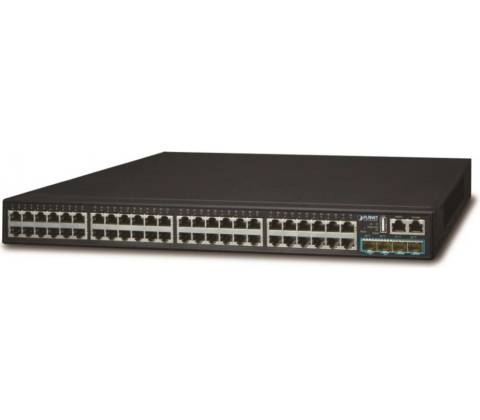

Planet SGS-6341-48T4X

PLANET SGS-6341-48T4X; Stohovateľný riadený L3 switch, 48x 1000 Base-T, 4x 10G Base SFP+, správa Web/SNMP v3, HW stohovanie, IP stohovanie až 24 jednotiek SGS-634x, podpora IPv6. RIP/OSPF,...

PLANET SGS-6341-48T4X

Stohovateľný riadený L3 switch, 48x 1000 Base-T, 4x 10G Base SFP+ , správa Web/SNMP v3, HW stohovanie, IP stohovanie až 24 jednotiek SGS-634x, podpora IPv6.

RIP/OSPF, VLAN 802.1Q 255 sietí, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, security funkcie, IP/MAC ACL, DHCP snooping, 802.1x RADIUS, rackmount 19" (1U) , napájanie AC 10" . 10 gigabitový spravovateľný prepínač pracujúci na 2. a 3. vrstve modelu OSI. Je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch .

Prevádzkové zariadenie je vybavené výkonnou architektúrou s priepustnosťou internej zbernice až 176 Gbps. až 256 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 12 skupín po 8 portoch pre každú skupinu.

Zariadenie sa spravuje s pomocou webového prehliadača alebo prostredníctvom SNMP utility s podporou protokolu SNMP v2c aj šifrovaného SNMP v3, je podorovaná súčasná správa protokoly IPv4 a IPv6 vo forme DualStack.

IP stacking pomáha správcom siete jednoducho konfigurovať až 24 prepínačov v rovnakej sérii pomocou jednej adresy IP namiesto pripojenia a nastavenia jednotlivých jednotiek jednotlivo.

Rad SGS-6341 sa môže zapojiť ako kruh ( HW stacking ) pre zaistenie redundancie a zaručenie integrity dát aj v prípade zlyhania jedného prepínača v stohu/stacku.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 48x RJ-45 10/100/1000 Base-T, 4x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) sériový port konzoly, 1x USB 2.0 (záloha a obnovenie konfigurácie)
• Pamäť: 16k MAC adries, buffer 1,5 MB
• Priepustnosť: zbernica 176 Gbps, prevádzkovo 130 Mpps (64B)
• Podpora prenosu: JumboFrame 12K
• Verzia IP protokolu: IPv4, IPv6
• Prevedenie: rackmount 1U
• Napájanie: interný zdroj AC 100-240 V (50/60 Hz), celkový príkon do 46,4 W
• Ochrana: nie
• Prevádzková teplota: 0 až +50 °C
• Rozmery: 440 x 240 x 43,6 mm
• Hmotnosť: 3471 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
• Riadenie prístupu: Protokol ACL založený na IP a MAC, 512 pravidiel
• L3 routing: statická tabuľka pre 1000 záznamov, dynamické protokoly RIP, OSPF, BGP, PBR

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 prioritných frontov na všetkých portoch, priority a zásady CoS a podpora Weighted Round Robin (WRR)

IEEE 802.1p CoS/ToS

IPv4/IPv6 DSCP

WRR na základe port (Port-based)

Podpora VLAN:

VLAN so značkami 802.1Q, až 256 skupín VLAN 802.1ad Q-in-Q tunneling (stohovanie VLAN)

GVRP pre správu VLAN

Private VLAN Edge (PVE)

VLAN založené na protokole

VLAN založená na MAC

VLAN s podsieťou IP (subnet)

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

• Port zrýchlenie: RX, TX, RX+TX
• Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 12 skupinách
• Multicast IGMP: IGMP v1/v2/v3, podpora MLD, podpora MVR
• Autentizácia pripojených zariadení: IEEE 802.1x, overovanie AAA: TACACS+ a IPv4/IPv6 cez RADIUS
• DHCP Snooping: áno (blokácia cudzích DHCP serverov)
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)
