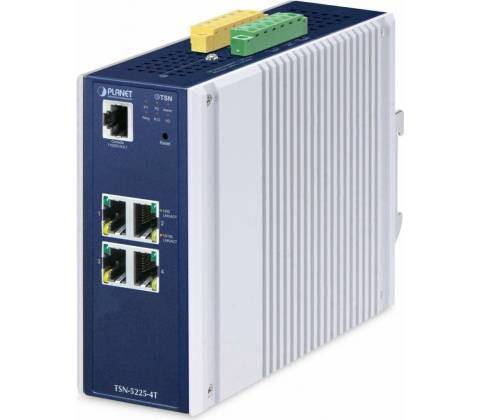

PLANET TSN-5225-4T

Inovatívny priemyselný ethernetový TSN (Time-Sensitive Networking) switch zaručujúci spoľahlivý prenos časovo citlivých dát. Je určený na stabilnú prevádzku v náročnom prostredí. Rieši všetky úrovne priemyselnej automatizačnej siete, od prevádzkovej zbernice až po chrbticovú sieť závodu. Zaručuje prenos prevádzky s vysokou prioritou end-to-end a extrémne nízkou latenciou.

Nový priemyselný L2+ switch pre časovo citlivé siete (TSN), 4× GbE RJ-45 Base-T.

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , priemyselná odolná konštrukcia, digitálne vstupy a výstupy, funkcie statického smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 9–48 V alebo AC 24 V , aktívna redundantná ochrana pri výpadku napájania, krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová (do 6 kV) a ESD ochrana do 5 kV , montáž na DIN lištu alebo priamo na stenu.

Možný monitoring mobilnou aplikáciou CloudViewerPro .

Časovo citlivé sieťové protokoly:

High Precision Time Synchronization

IEEE1588 (Time Stamping) 802.1AS-Rev gPTP (predvolený profil)

Shapers 802.1Qbv Plánovanie s ohľadom na čas (Time-aware Scheduling) 802.1Qch Cyklické radenie a odovzdávanie (Cyclic Queuing and Forwarding)

TSN Stream Policing 802.1Qci Filtrovanie a usmerňovanie podľa toku (Per Stream Filtering and Policing)

Redundancy 802.1CB FRER Replikácia rámcov a eliminácia redundancie pre bezproblémové zálohovanie (Frame Replication and Elimination for Redundance for seamless redundancy)

Podpora lineárnej a kruhovej ochrany (Standard Linear and Ring protection)

Zníženie oneskorenia (Delay Reduction)

EEE 802.1Qbu Frame Preemption

IEEE 802.3br Interspersing Express Traffic (IET)

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS/TSN sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

• Porty: 4× GbE RJ-45, 1× konzolový port RJ-45 (RS-232), 2× DI/DO, 1× alarm výstup (relé)
• Pamäť: 64 Mb, 1024 Mb SDRAM
• Priepustnosť: zbernica 8 Gbps, prevádzkovo 5,95 Mpps (64B)
• Podpora prenosu: JumboFrame 10 KB
• Prevedenie: DIN lišta, na stenu
• Napájanie: duálne, DC 9–48 V alebo AC 24 V, celkový príkon max. 9,89 W (zdroj nie je súčasťou balenia)
• Ochrana: ESD do 5 kV DC, prepäťová ochrana do 6 kV DC
• Prevádzková teplota: -40 až +75 °C
• Rozmery: 135 × 135 × 60 mm
• Hmotnosť: 962 g

Funkcia administrácie:

• Správa: konzola cez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
• Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel
• L3 routing: max. 8 VLAN rozhranie, 32 položiek statického smerovania, IPv4/IPv6 SW statické smerovanie

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy

MAC ACL, filtrácia prevádzok podľa MAC adresy

Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8-úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)

Podpora VLAN:

VLAN podľa štandardu IEEE 802.1Q s tagom

IEEE 802.1ad Q-in-Q tunelovanie

Private VLAN Edge (PVE)

VLAN na základe adresy MAC

VLAN na základe protokolu

Voice VLAN

VLAN založená na IP podsieti (IP Subnet)

MVR (Multicast VLAN registration)

GVRP

Až 4K skupín VLAN z 4096 ID VLAN

Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

BPDU Guard, filtrovanie BPDU a transparentné BPDU

• Port zrýchlenie: RX, TX, RX+TX, mnoho-to-one
• Agregácia liniek: IEEE 802.3ad LACP, max. 2 trunk skupiny s max. 4 porty na každú skupinu
• Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupín), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupín)
• Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+
• LLDP: áno (automatická detekcia typu pripojených zariadení)
• Diagnostika kabeláže: nie
