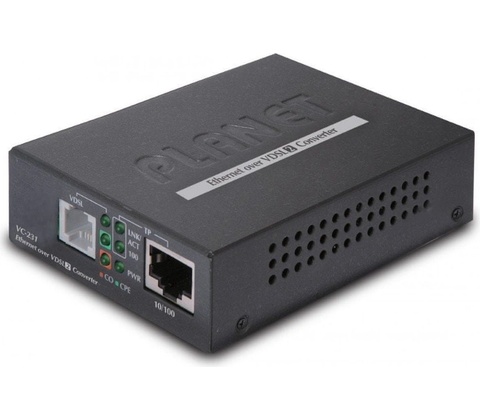

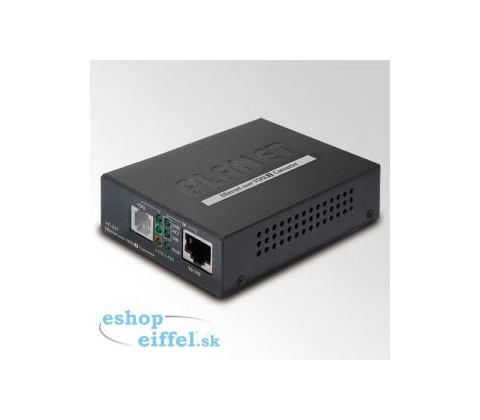

Planet VC-231

PLANET VC-231; Ethernet po telefónnom vedení (technológia VDSL2), 1× LAN RJ-11 konektor.

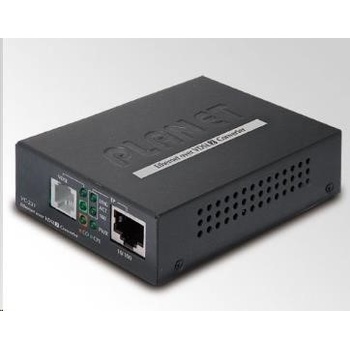

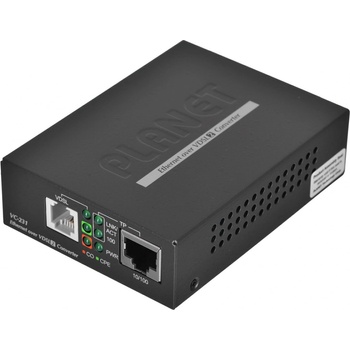

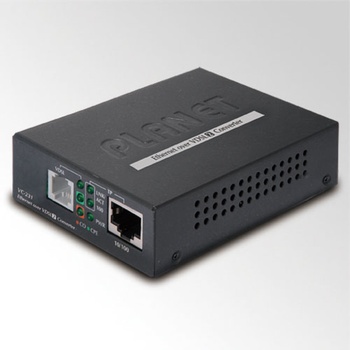

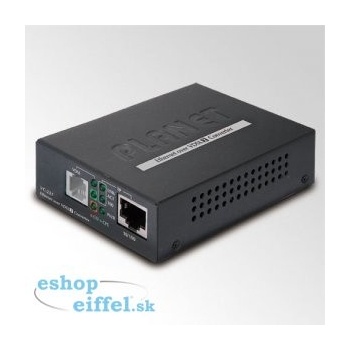

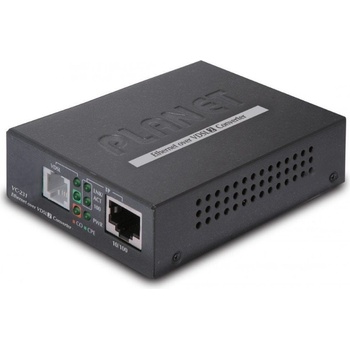

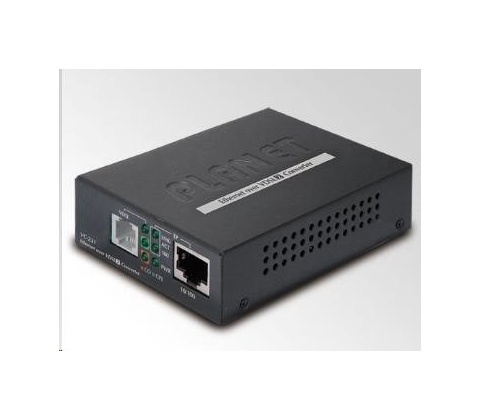

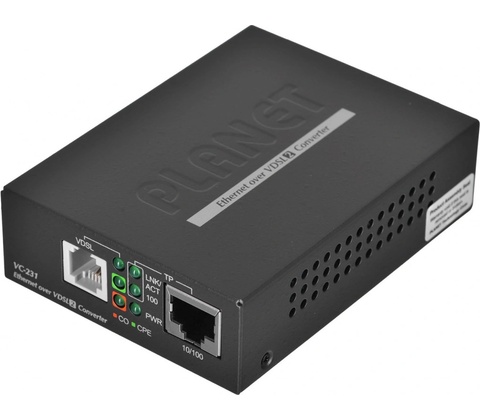

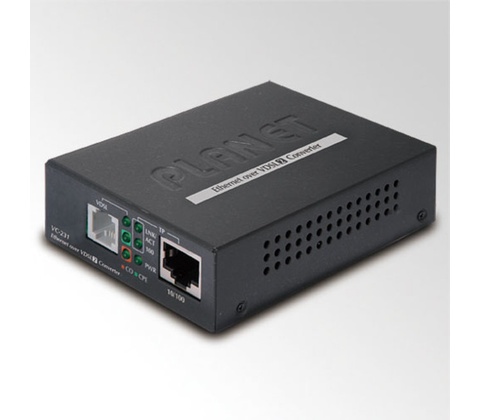

PLANET VC-231

Ethernet po telefónnom vedení (technológia VDSL2). 1× LAN RJ-45, 1× VDSL2 RJ-11 konektor. 100/100 Mbps na 300 m. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

Transparentný bridge. Dosah až 1,4 km. Nastavenie DIP prepínačmi. Voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

Výkonný LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 100 Mbit/s na 300 m alebo 50/2 Mbps do vzdialenosti až 1. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačnej módy 17a, 30a a tiež „band Plan997“ postihujúci symetrický prenos dát vyššou rýchlosťou.

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia, dátová prevádzka sa jednoducho pridruží k existujúcemu hlasovému. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod. Router je možné úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty: 1× 10/100Base-TX, RJ-45 1× VDSL, RJ-11

• Podpora prenosu: JumboFrame 1K MAC adries
• Súlad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Transparentné pre: IEEE 802.1Q VLAN tag
• Štandard: ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2
• DIP prepínanie: voľba CPE/CO, voľba modulácie, voľba komunikačného limitu, voľba SNR
• Napájanie: z externého adaptéra, 5 V/2 A (zdroj je súčasťou balenia)
• Prevádzková teplota: 0 až 50 °C, vlhkosť 86/65Mbps

• 400m -> 86/52Mbps
• 600m -> 81/36Mbps
• 800m -> 72/19Mbps
• 1000m -> 60/9Mbps
• 1200m -> 59/6Mbps
• 1400m -> 49/2Mbps

30a profil (Downstream / Upstream)

• 300m -> 100/100Mbps
• 400m -> 90/90Mbps
• 600m -> 61/40Mbps
• 800m -> 54/8Mbps

Nastavenie pre O2 VDSL pripojenie modem v režime CPE; ďalšie DIP prepínače FEC, VDSL profil, SNR podľa kvality linky (štandardne FEC=Fast, VDSL=30a, SNR=9dB)

• v routeri na WAN rozhranie aplikovať VLAN ID:848
• nad WAN nastaviť PPPoE klienta, Login: O2/O2

ďalej venujte pozornosť nastaveniu vášho routera, jeho firewallu, prístupových práv, UPnP atď.
