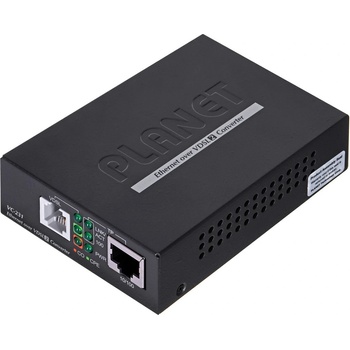

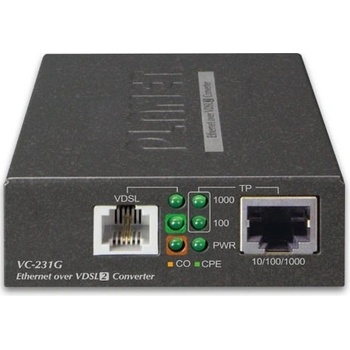

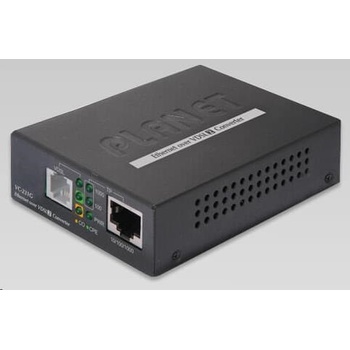

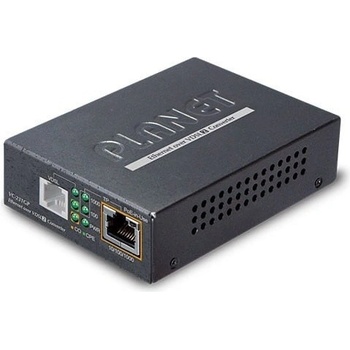

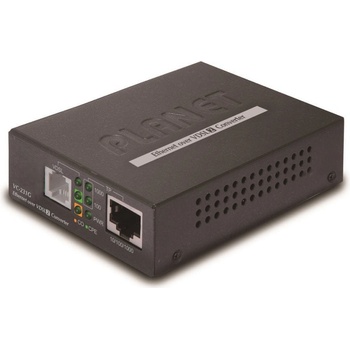

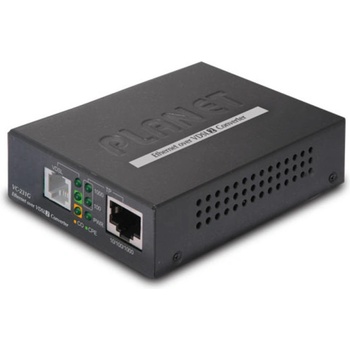

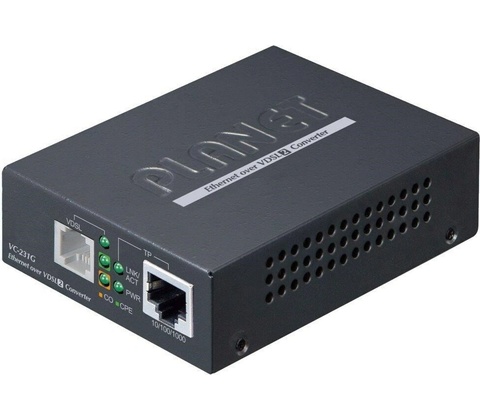

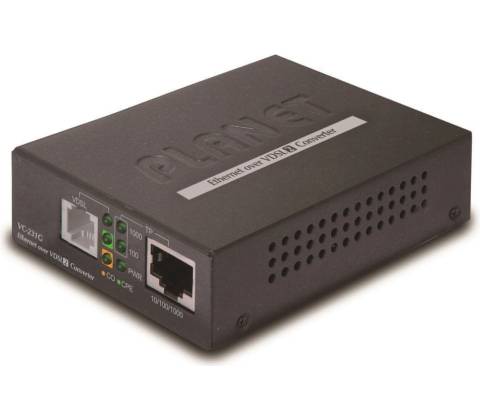

Planet VC-231G

PLANET VC-231G; Ethernet po telefónnom vedení (technológia VDSL2). 1× LAN RJ-45, 1× VDSL2 RJ-11. Transparentný bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

PLANET VC-231G

Ethernet po telefónnom vedení (technológia VDSL2). 1× LAN RJ-45, 1× VDSL2 RJ-11. Transparentný bridge. G.993.2 VDSL2, G.993.5 G.Vectoring + G.INP. Napájanie DC 5 V/ 2 A (zdroj je súčasťou balenia).

Kapacitne 200/160 Mbps na 200 m. Dosah až 1,4 km. Nastavenie DIP prepínačmi, voliteľne Master (CO) / Slave (CPE). Možná prevádzka na VDSL O2 linke.

LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) konvertor ethernetu dovoľuje preniesť dáta symetrickým párom vodičov rýchlosťou až 200 Mbit/s na 200 m alebo 30 Mbit/s do kvality použitého vedenia. Zariadenie je univerzálna ako master (CO) / slave (CPE) jednotka, nastavenie režimu prepínačom. Jednotka podporuje VDSL2 operačnej módy podľa prenosových profilov "17a" a "30a", voľbu podľa "band Plan997" a G.993.5 G.Vectoring & G.INP postihujúce symetrický prenos dát vyššou rýchlosťou aj na súbežnom vedení.

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia. S výhodou tak možno využiť telefónne káblové vedenia pôvodne určené na spojenie nielen k účastníkom ale aj medzi analógovými ústredňami.

ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod.

Aplikácie VDSL2 s pokročilým G.INP a G.Vectoringom je možné prevádzkovať aj v rámci aktívnych prvkov rozhraním SFP vďaka modulu XL-MGB-VDSL2-R2 (viď. doporučené príslušenstvo).

Modem je možné úspešne prevádzkovať nad VDSL linkami O2.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

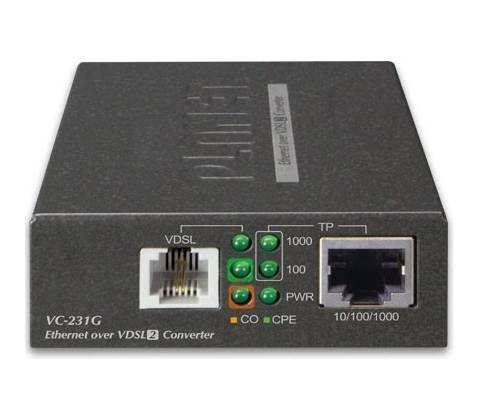

Porty: 1× 10/1000Base-T, RJ-45 1× VDSL, RJ-11

• Podpora prenosu: JumboFrame 2K MAC adries
• Súlad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3p
• Transparentné pre: IEEE 802.1Q VLAN tag
• Štandard: ITU-T: G.993.1 - VDSL, G.997.1, G.993.2 - VDSL2 (profily 17a/30a), G.993.5 G. - Vectoring a G.INP, G.998
• DIP prepínanie: voľba CPE/CO, voľba modulácie, voľba komunikačného limitu, voľba SNR
• Napájanie: z externého adaptéra, 5 V/2 A (zdroj je súčasťou balenia)
• Prevádzková teplota: 0 až 50 °C, vlhkosť 225.34Mb/122.39Mb

400m -> 151.89Mb/78.78Mb 600m -> 90.42Mb/49.93Mb 800m -> 57.70Mb/29.87Mb 1000m -> 45.33Mb/9.21Mb 1400m -> 34.74Mb/5.75Mb

Nastavenie pre O2 VDSL pripojenie modem v režime CPE; ďalšie DIP prepínače Transmision, Band, SNR podľa kvality linky

• v routeri na WAN rozhranie aplikovať VLAN ID:848
• nad WAN nastaviť PPPoE klienta, Login: O2/O2

ďalej venujte pozornosť nastaveniu vášho routera, jeho firewallu, prístupových práv, UPnP atď.
