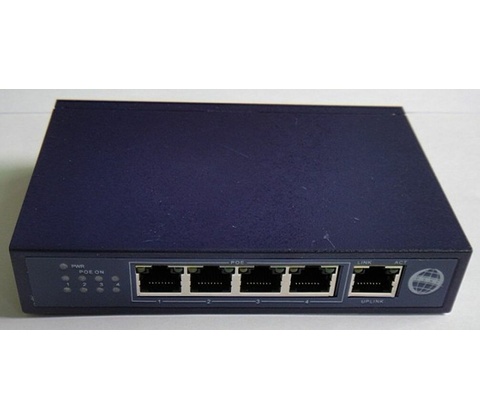

Zoneway PoE31004P

PoE switch 4+1 je zariadenie umožňujúce napájanie IP kamier Apexis pomocou rovnakého ethernetového kábla, po ktorom sa posielajú aj dáta. Týmto zariadením je možné napájať 4 PoE IP kamery bez nutnosti pripojeného externého zdroja. Znamená to zjednodušenie inštalácie kamier, nie sú potrebné zásuvky pre externé zdroje. Piaty port je klasickým ethernetovým portom na pripojenie k existujúcej LAN sieti - nepripájajte k nemu PoE zariadenie.

PoE switch je inteligentným a úsporným riešením rozšírenia domácej siete o zabezpečovacie PoE IP kamery. Na zabezpečenie napájania IP kamier je nutný kábel najmenej cat 5e. Maximálna dĺžka jedného kábla 100m.

PoE switch umožňuje posielať dáta rýchlosťou 100Mbps (Fast Ethernet) alebo 10Mbps (Ethernet). Na úsporu nákladov a flexibilné použitie obsahuje PoE switch funkciu power injector, ktorá umožňuje napájať 4 IEEE 802.3af kompatibilné zariadenia. Switch samozrejme umožňuje napájať zariadenia a zároveň posielať dáta.

Technická špecifikácia PS104

• Vstupné napätie - 48V
• Sieťové štandardy - IEEE802.3i 10 BASE-T, IEEE802.3i 100 BASE-TX, IEEE802.3x flow control, IEEE802.3af /IEEE802.3at
• PoE napájanie - 15.4/25.5W/port - dáta a napájanie pomocou párov 12&36, 45(+) a 78(-) - kábel najmenej cat5e
• Typy spracovania - Store/Forward, Half duplex spätne a IEEE 802.3X full duplex riadenie toku
• Napájanie - celková spotreba energie 70-110W, PoE napájanie 60-100W
• Výkon - šírka pásma 1.6Gbps, oneskorenie v sieti (100 Mbps) menej ako 2ms, Buffer 96KB, Adress database 1000MAC/system
• LED indikácia - Systém - napájanie, PoE max 110W - Jednotlivé porty - Pripojenie, rýchlosť, PoE aktívne, PoE chyba
• Prevádzkové podmienky - 0°-40°C, 20%-85% vlhkosť nekondenzujúca
• Hmotnosť - 300g

Obsah balenia 4+1 PoE switch, DC adaptér, Návod

Návod na inštaláciu switchu

• Položte switch na prevádzkové miesto - rovná plocha
• Pripojte napájanie switchu
• Zaistite adekvátne odvetrávanie a miesto pre switch - dochádza k zahrievaniu
• Po zapnutí switchu sa rozsvieti LED indikácia
• Najprv sa synchronizovane rozsvieti Link LED (zelená), 100Mbps LED (zelená) a PoE MAX LED (červená) a potom opäť zhasnú
• Po pripojení jednotlivých portov k PoE zariadeniam indikujú LED diódy bežnú prevádzku

Schéma princípu POE technológie:
