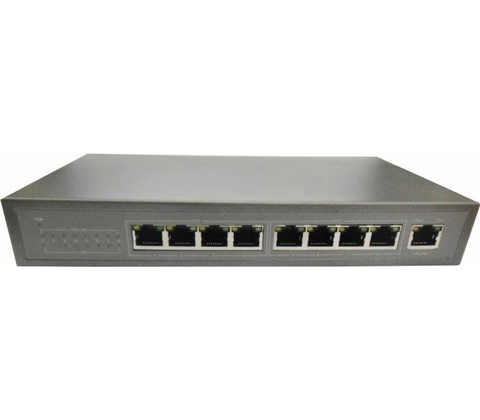

Zoneway PS1081 PoE31008P

Vlastnosti a funkcie

PoE switch 8+1 je zariadenie umožňujúce napájanie IP kamier Apexis pomocou toho istého ethernetového kábla, po ktorom sa posielajú aj dáta. Týmto zariadením je možné napájať 8 PoE IP kamier bez nutnosti pripojeného externého zdroja. Znamená to zjednodušenie inštalácie kamier, nie sú potrebné zásuvky pre externé zdroje. Piaty port je klasickým ethernetovým portom na pripojenie k existujúcej LAN sieti - nepripájajte k nemu PoE zariadenie. Napájanie PoE sa automaticky vypne, ak nie je rozpoznané PoE zariadenie - netreba sa obávať poškodenia non PoE zariadenia.

PoE switch je chytrým a úsporným riešením na rozšírenie domácej siete o zabezpečovacie PoE IP kamery. Na zabezpečenie napájania IP kamier je potrebný kábel minimálne cat 5e. Maximálna dĺžka jedného kábla 100m. Ak máte doma, v kancelárii alebo v stráženom objekte zdroj zabezpečeného napätia (UPS), potom Vám stačí napájať iba PoE switch s routerom a NVR alebo PC a činnosť kamier bude zabezpečená aj v prípade výpadku elektrickej siete.

V prípade výpadku alebo chyby jedného zariadenia pripojeného k PoE switchu (pokles pod 20% z 15.4W alebo nárast nad túto hranicu) dôjde k samočinnému odpojeniu tohto portu, ostatné porty pracujú naďalej. Po dvoch minútach dôjde k opätovnému pripojeniu portu.

PoE switch umožňuje posielať dáta rýchlosťou 100Mbps (Fast Ethernet) alebo 10Mbps (Ethernet). Pre úsporu nákladov a flexibilné použitie obsahuje PoE switch funkciu power injector, ktorá umožňuje napájať 8 IEEE 802.3af kompatibilných zariadení. Switch samozrejme umožňuje napájať zariadenia a zároveň posielať dáta.

Technická špecifikácia PS1081

• Vstupné napätie - 48V
• Sieťové štandardy - IEEE802.3, IEEE802.3u, IEEE802.3x flow control, IEEE802.3ab
• Protokoly - CSMA/CD, TCP/IP
• Načítanie MAC adries automaticky
• PoE napájanie - 15.4/25.5W/port - 1.45A DC - dáta a napájanie pomocou párov 12&36, 45(+) a 78(-) - kábel minimálne cat5e + RJ45
• Podporované káble - EIA/TIA-568 100Ù STP, 100Base-Tx: UTP category 5, 5e cable, 1000Base-T: UTP category 5, 5e cable
• Typy spracovania - Store/Forward, Half duplex spätne a IEEE 802.3X full duplex riadenie toku
• Napájanie - celková spotreba energie 70-1120W, PoE napájanie min. 110 W (všetky porty)
• Výkon - šírka pásma 1.6Gbps, oneskorenie v sieti (100 Mbps) menej ako 2ms, Buffer 96KB, Adress database 1000MAC/system
• LED indikácia - Systém - napájanie, PoE max 110W - Jednotlivé porty - Pripojenie, rýchlosť, PoE aktívne, PoE chyba
• Prevádzkové podmienky - 0°-55°C, 10%-90% vlhkosť nekondenzujúca
• Rozmery - 225x121x35 mm
• Certifikáty - CE,FCC,RoHS
• Bezpečnostné štandardy - CE/LVD

Obsah balenia 8+1 PoE switch, DC adaptér, Návod

Návod na inštaláciu switcha

• Položte switch na prevádzkové miesto - rovná plocha
• Pripojte napájanie switcha
• Zaistite adekvátne odvetranie a miesto pre switch - dochádza k zahrievaniu
• Po zapnutí switcha sa rozsvieti LED indikácia
• Najprv sa synchronizovane rozsvietia Link LED(zelená), 100Mbps LED(zelená) a PoE MAX LED(červená) a potom opäť zhasnú
• Po pripojení jednotlivých portov k PoE zariadeniu indikujú LED diódy bežnú prevádzku

Schéma princípu POE technológie:
